Reflex Exdirt Schmutzabscheider D DN 65 R, mit Wartungsflansch und Flansch, 8-Loch, 10 bar

Der Reflex Exdirt Schmutzabscheider D DN 65 R mit Wartungsflansch und 8-Loch-Flanschanschluss ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Medium Wasser oder Wasser/Glykolgemisch (bis 50 % Glykolanteil) und trägt so zum Schutz und zur Werterhaltung der Anlage bei. Die Armatur ist für einen maximalen Betriebsdruck von 10 bar ausgelegt.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch selbst kleinste Schmutz- und Schlammpartikel effektiv aus dem Flüssigkeitsstrom abgeschieden werden. Ein speziell gestalteter Einsatz sorgt für die Entfernung von Partikeln ab 5 Mikrometern. Das magnetische Funktionsprinzip unterstützt die Abscheidung zusätzlich. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht.

Welche Anschluss- und Bauarten sind verfügbar?

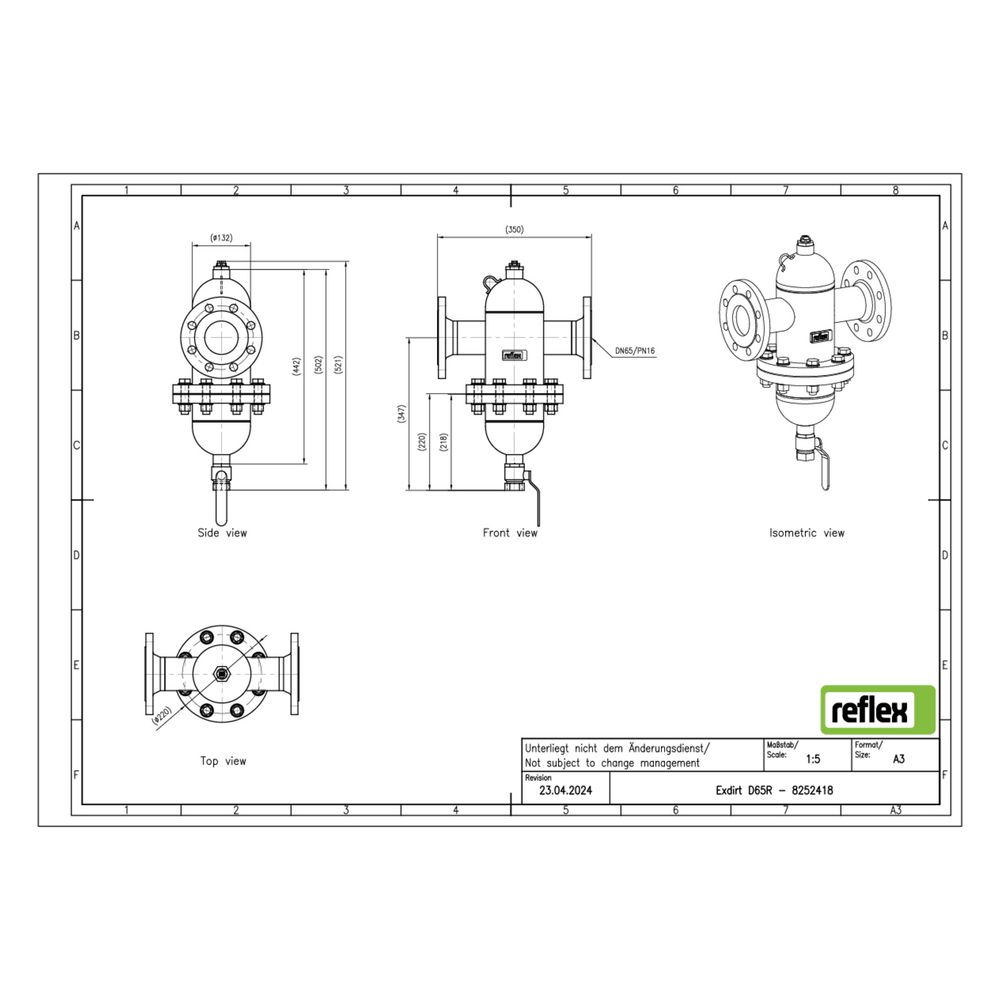

Das Modell Exdirt D 65 R ist horizontal ausgeführt und verfügt über einen 8-Loch-Flanschanschluss mit einem Rohraußendurchmesser von 76,10 mm. Das Gehäuse besteht aus Stahl, was eine robuste und langlebige Konstruktion sicherstellt. Die Baulänge beträgt 350 mm. Die Armatur ist speziell für den Einsatz in geschlossenen Systemen ausgelegt und nicht für offene Systeme oder Solaranlagen geeignet.

Für welche Medien und Anwendungen ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist für die Verwendung mit Wasser und Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50 zu 50 Prozent ausgelegt. Er eignet sich sowohl für Heiz- als auch Kühlsysteme, in denen eine zuverlässige Entfernung von Schmutzpartikeln erforderlich ist, um die Betriebssicherheit und Effizienz der Anlage zu erhalten.

Wie wird die Wartung und Reinigung durchgeführt?

Der Schmutzabscheider ist mit einem Wartungsflansch ausgestattet, der einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten ermöglicht. Die Reinigung des Schmutzsammelraums kann über den integrierten Entschlammungskugelhahn erfolgen, ohne dass der Betrieb der Anlage unterbrochen werden muss. Dies erleichtert die Instandhaltung und minimiert Ausfallzeiten.

Technische Daten

• Nenndurchmesser: DN 65
• Anschluss: 8-Loch-Flansch
• Werkstoff Gehäuse: Stahl
• Baulänge: 350 mm
• Maximaler Betriebsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Medium: Wasser, Wasser/Glykolgemisch
• Partikelabscheidung: ab 5 Mikrometer
• Durchflussleistung: 0,10 bis 20 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Funktionsprinzip: Vollstrom mit Beruhigung, magnetisch

Der Reflex Exdirt Schmutzabscheider D DN 65 R bietet eine zuverlässige und wartungsfreundliche Lösung zur Entfernung von Schmutzpartikeln in Heiz- und Kühlsystemen. Mit seiner robusten Stahlkonstruktion, dem 8-Loch-Flanschanschluss und der Möglichkeit zur Reinigung während des Betriebs unterstützt er eine effiziente und sichere Anlagenfunktion bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 110 °C.
