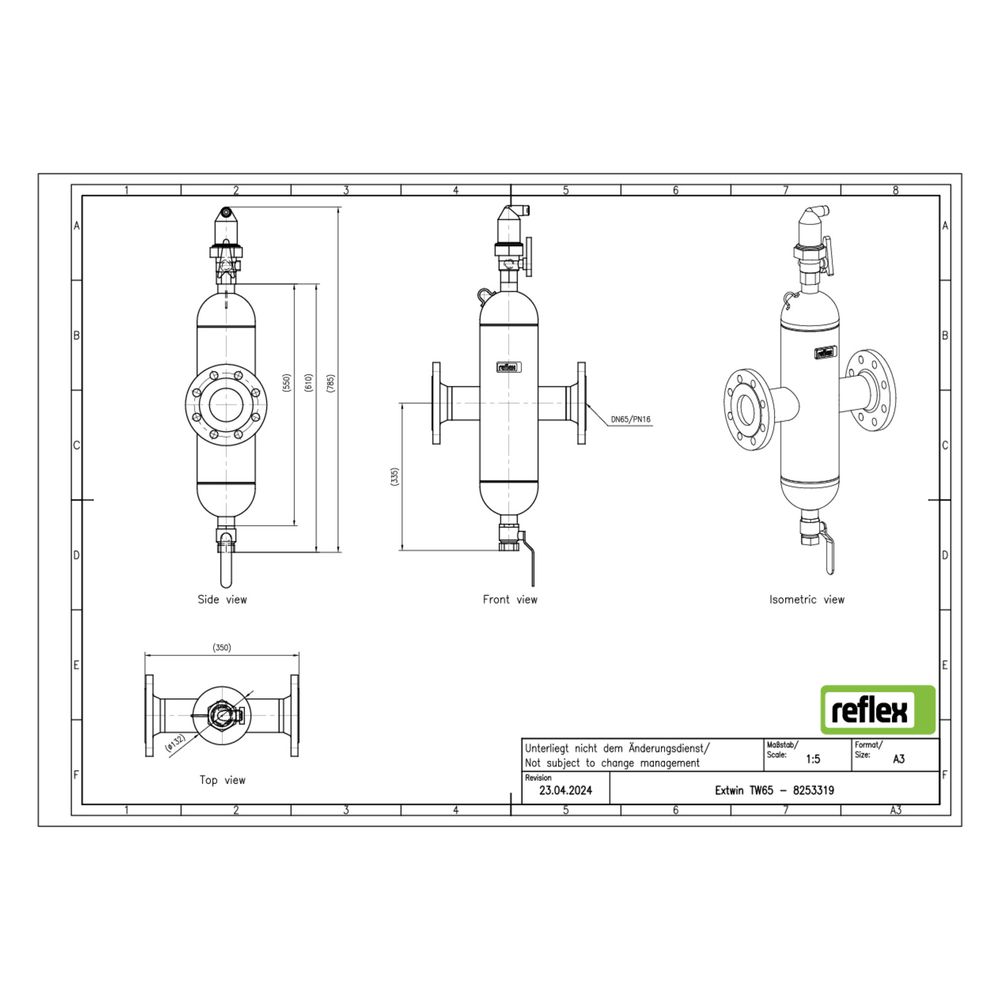

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 65, mit Flansch, 8-Loch, 10 bar
Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW DN 65 ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Ausgestattet mit einem Flanschanschluss und einem maximalen Betriebsdruck von 10 bar, dient er der effizienten Abscheidung von Schlamm, Mikroblasen und Gasen aus dem Flüssigkeitsstrom. Das Gerät ist geeignet für Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50/50 %.
Wie schützt der Extwin Schmutzabscheider empfindliche Geräte?
Der Extwin Schmutzabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement und leitet diese automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil ab. Gleichzeitig entfernt er Partikel ab einer Größe von 5,0 Mikrometern durch einen speziell gestalteten Einsatz. So werden empfindliche Komponenten in Heiz- und Kühlsystemen vor schädlichen Ablagerungen und Luftansammlungen geschützt.
Welche Anschluss- und Bauarten sind verfügbar?
Das Modell TW DN 65 ist als horizontale Ausführung mit Flanschanschluss und 8-Loch-Flansch erhältlich. Das Gehäuse besteht aus Stahl mit einem Rohraußendurchmesser von 76,10 mm und einer Baulänge von 350 mm. Weitere Ausführungen der Extwin-Serie umfassen Messing mit Gewindeanschluss sowie Stahlvarianten mit Schweiß- oder Flanschanschluss und Revisionsöffnung.
Wie erfolgt die Reinigung und Wartung des Schmutzabscheiders?
Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung erlaubt. Dadurch wird die Betriebssicherheit erhöht und der Aufwand für die Instandhaltung reduziert.
Welche zusätzlichen Funktionen und Erweiterungen bietet der Extwin?
Der Extwin verfügt über ein magnetisches Funktionsprinzip zur Separierung ferromagnetischer Partikel, das optional durch den Magneteinsatz Exferro erweitert werden kann. Das Gerät arbeitet nach dem Prinzip Vollstrom mit Beruhigung und ist mit einem automatischen Entlüfter ausgestattet, der die Luft- und Mikroblasenabscheidung unterstützt.
Für welche Anwendungen ist der Extwin Schmutzabscheider geeignet?
Der Schmutzabscheider ist speziell für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert. Er ist nicht für offene Systeme oder Solaranlagen geeignet. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C, die Durchflussleistung liegt zwischen 0,10 und 20 m³/h.
Technische Daten
- Anschluss: Flansch, 8-Loch
- Nenndurchmesser: DN 65
- Baulänge: 350 mm
- Rohraußendurchmesser: 76,10 mm
- Maximaler Arbeitsdruck: 10 bar
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 20 m³/h
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Kvs-Wert: 121,70
- Werkstoff Gehäuse: Stahl
- Automatischer Entlüfter: integriert
Der Reflex Extwin Schmutzabscheider TW DN 65 bietet eine zuverlässige Kombination aus Schlamm- und Mikroblasenabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und einer Durchflussleistung von bis zu 20 m³/h sorgt er für den Schutz empfindlicher Anlagenteile und eine effiziente Systemfunktionalität.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8253319 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8253319 |
| Ausführung | horizontal |
| Baulänge | 350,00 |
| Durchflussleistung | 0,10 - 20,00 |
| EAN-13 | 4036705583292 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 13 kg |
| Kvs-Wert | 121,70 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Nenndurchmesser | DN 65 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 76,10 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
