Beschreibung

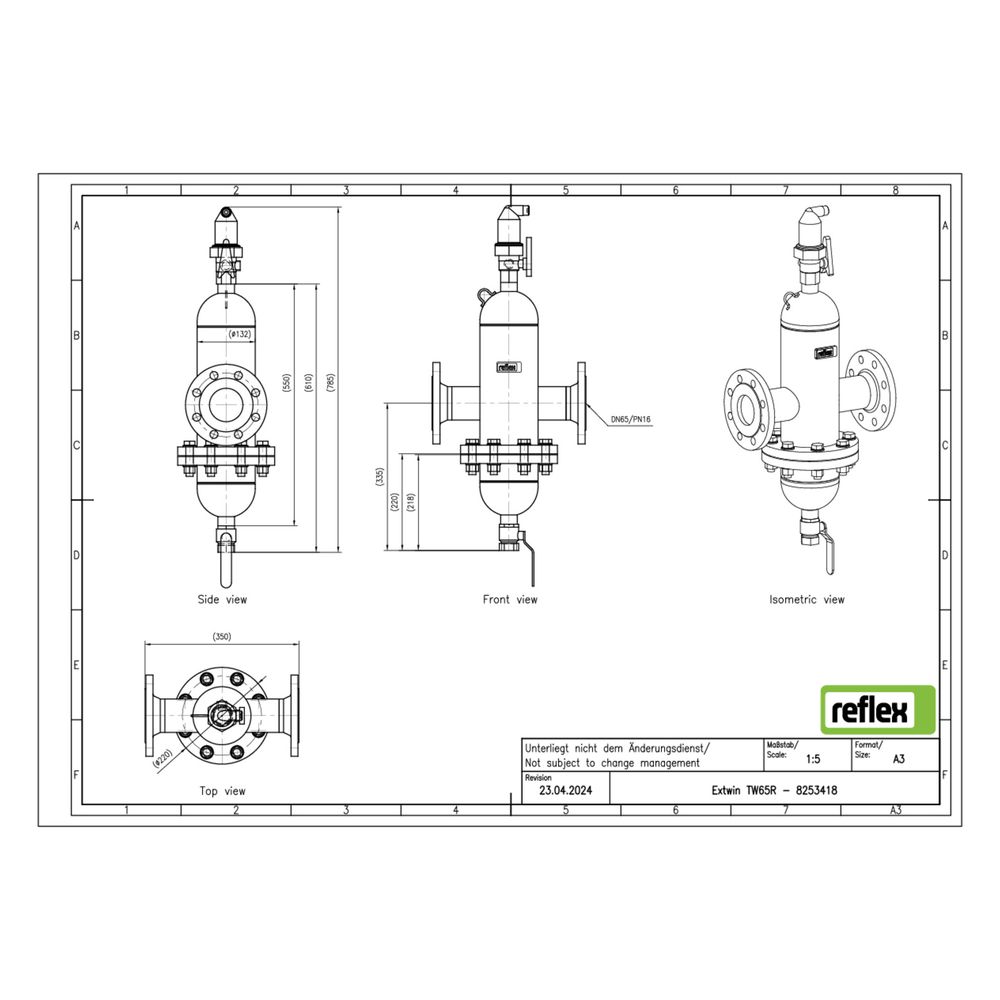

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 65 R, mit Wartungsflansch und Flansch, 8-Loch, 10 bar
Der Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 65 R mit Wartungsflansch und 8-Loch-Flanschanschluss ist eine kombinierte Armatur zur effizienten Entfernung von Schlamm und Mikroblasen in Heiz- und Kühlwassersystemen. Das Gerät ist für geschlossene flüssigkeitsgefüllte Systemkreisläufe mit Wasser oder Wasser/Glykolgemischen bis zu 50 % geeignet und arbeitet bei einem maximalen Betriebsdruck von 10 bar. Typische Einsatzbereiche sind Heizungs- und Kühlsysteme, in denen eine zuverlässige Gasblasenabscheidung und Partikelentfernung erforderlich sind.
Wie funktioniert der Reflex Extwin Schmutzabscheider?
Der Extwin Schmutzabscheider nutzt ein optimiertes Abscheideelement namens Flowpac, um Gasblasen aus dem Flüssigkeitsstrom zu sammeln. Über den integrierten, absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil werden die angesammelten Mikroblasen automatisch und dauerhaft in die Atmosphäre abgeführt. Gleichzeitig entfernt der speziell gestaltete Einsatz Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium, wodurch empfindliche Anlagenteile geschützt werden.
Welche Vorteile bietet der Wartungsflansch?
Der Wartungsflansch ermöglicht einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten. Dadurch kann der Schmutzsammelraum über einen eigenen Entschlammungskugelhahn gereinigt und entleert werden, ohne den Betrieb der Anlage unterbrechen zu müssen. Dies erhöht die Betriebssicherheit und reduziert den Wartungsaufwand.
Für welche Systeme und Medien ist der Extwin geeignet?
Der Extwin ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme oder Solaranlagen geeignet. Er kann mit Wasser oder Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 % betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C, und der Nenndurchmesser des Geräts ist DN 65.
Welche technischen Eigenschaften zeichnen den Extwin aus?
Der Schmutzabscheider ist aus Stahl gefertigt und verfügt über einen horizontalen Aufbau mit einem Flanschanschluss (8-Loch). Der Kvs-Wert beträgt 121,7, was auf eine hohe Durchflussleistung von 0,10 bis 20,00 m³/h hinweist. Das Gerät arbeitet mit einem maximalen Betriebsdruck von 10 bar und ist mit einem magnetischen Funktionsprinzip sowie einem Vollstromprinzip mit Beruhigung ausgestattet.
Technische Daten
- Anschluss: Flansch, 8-Loch
- Nenndurchmesser: DN 65
- Werkstoff Gehäuse: Stahl
- Maximaler Betriebsdruck: 10 bar
- Maximale Mediumtemperatur: 110 °C
- Durchflussleistung: 0,10 bis 20,00 m³/h
- Kvs-Wert: 121,7
- Maximale Glykol-Mischung: 50 %
- Bauform: horizontal
- Baulänge: 350 mm
- Magnetisches Funktionsprinzip: ja
- Automatischer Entlüfter: ja
Der Reflex Extwin Schmutzabscheider TW DN 65 R bietet eine zuverlässige Kombination aus Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und einer Durchflussleistung von bis zu 20 m³/h sorgt das Gerät für den Schutz empfindlicher Anlagenteile und eine effiziente Systemfunktion. Die einfache Wartung über den Wartungsflansch und die automatische Entlüftung erhöhen die Betriebssicherheit und den Komfort bei der Anlagenpflege.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8253418 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8253418 |
| Ausführung | horizontal |
| Baulänge | 350,00 |
| Durchflussleistung | 0,10 - 20,00 |
| EAN-13 | 4036705583445 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 22 kg |
| Kvs-Wert | 121,70 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 65 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 76,10 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
