Helios GBD 630/4 T 120 GigaBox für Temperatur bis 120 Grad C, 400V drehzahlsteuerbar AC IE3, 14000m3/h, 4,4kW

Die Helios GBD 630/4 T 120 GigaBox ist eine kubische Lüftungsbox, die für den Einsatz bei Fördermitteltemperaturen bis 120 °C konzipiert wurde. Sie ist drehzahlsteuerbar, arbeitet mit 400V und bietet eine Leistung von 4,4 kW bei einer maximalen Förderleistung von 14000 m³/h. Diese Lüftungsbox eignet sich ideal für gewerbliche Küchen und Anwendungen in der Prozesstechnik.

Welche Eigenschaften zeichnen die GigaBox aus?

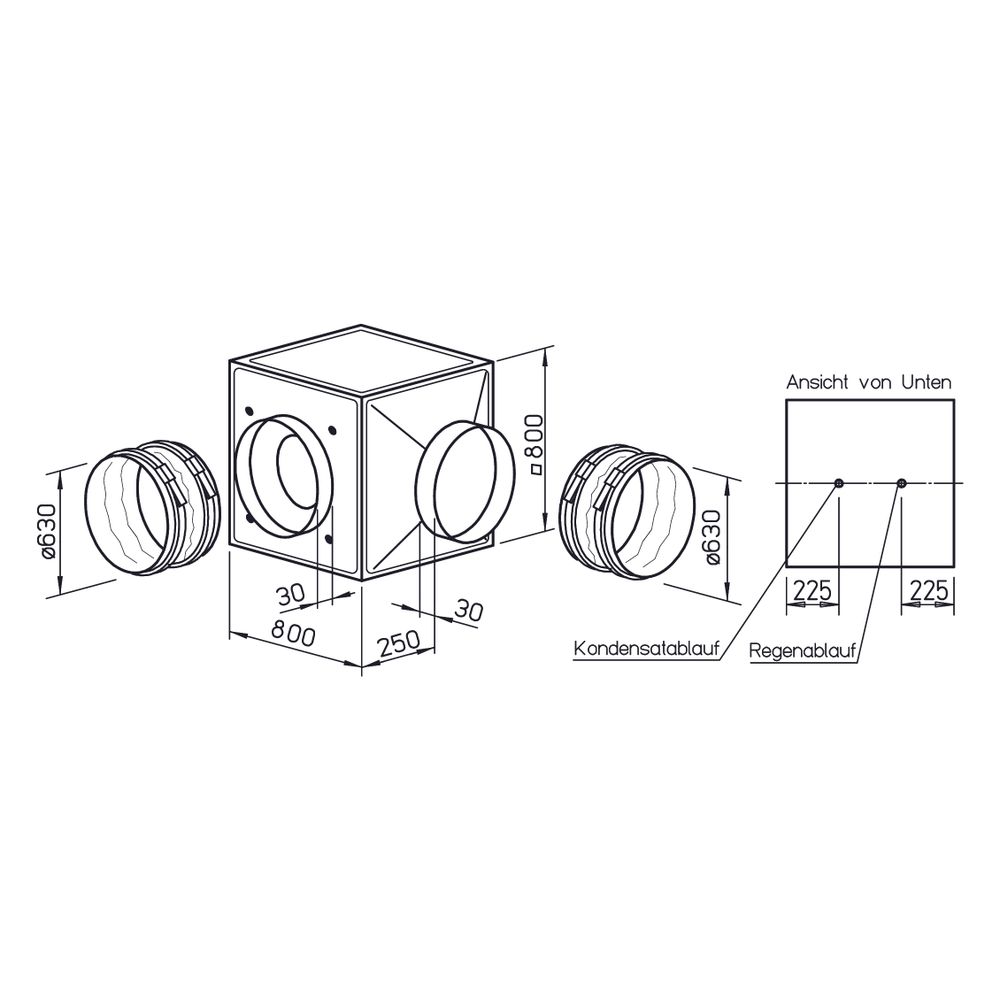

Die GigaBox verfügt über druck- und saugseitig verlustarme Rohranschlussstutzen, die mit flexiblen Manschetten zur Minimierung von Körperschall ausgestattet sind. Die Gehäusepaneele sind variabel einsetzbar, was eine optimale Anpassung an bauliche Gegebenheiten ermöglicht. Der Motor ist außerhalb des Luftstromes positioniert, wodurch die Förderung von verschmutzter und heißer Luft bis maximal 120 °C möglich ist. Die Lüftungsbox ist mit einer Kondensatwanne ausgestattet; ein Kondensatablauf liegt bei. Kranhaken ermöglichen eine einfache Positionierung. Die selbsttragende Gehäuse-Rahmenkonstruktion besteht aus Aluminium-Hohlprofilen. Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech sind schall- und wärmeisoliert durch eine Auskleidung mit nicht brennbarer Mineralwolle.

Wie ist die Lüftungsbox technisch aufgebaut?

Ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln auf einer verzinkten Stahlscheibe sorgt für den direkten Antrieb. Ein vibrationsarmer Lauf wird durch dynamische Wuchtung gemäß Gütestufe 6.3 nach DIN ISO 1940 T.1 sichergestellt. Der Antriebsmotor ist in einer geschlossenen, wartungsarmen Bauweise ausgeführt und außerhalb des Förderstromes platziert. Die Regelung erfolgt ausschließlich über einen Frequenzumrichter, wobei Thermokontakte auf eine Klemmleiste herausgeführt sind. Geschlossene, geräuscharme Kugellager mit Langzeitschmierung sind verbaut. Der Netzanschluss erfolgt am im Gerät integrierten Klemmenkasten mit Schutzart IP54.

Technische Daten

• Spannung: 400 V
• Frequenz: 50 Hz
• Leistung P: 4,4 kW
• Strom I: 8,1 A
• Drehzahl n: 1445 1/min
• Max. Fördermitteltemperatur: 120 °C
• Max. Förderleistung: 14000 m³/h
• Gehäuseabstrahlung (in 4 m): 53 dB(A)

Die Helios GBD 630/4 T 120 GigaBox bietet eine robuste und effiziente Lösung für anspruchsvolle Lüftungsaufgaben. Mit ihrer Eignung für Fördermitteltemperaturen bis 120 °C, einer Leistung von 4,4 kW und einer Förderleistung von 14000 m³/h ist sie eine zuverlässige Wahl für gewerbliche Anwendungen, die eine hohe Luftqualität und Temperaturstabilität erfordern.

Lieferumfang

• 1x Helios GBD 630/4 T 120 GigaBox
• 1x Kondensatablauf
