Helios SB 250 E Silentbox Rohrventilator DN 250, 1-PH 230V schallgedämpft, 1080m3/h, 165W

Der Helios SB 250 E Silentbox Rohrventilator ist ein schallgedämpfter Radial-Rohrventilator, der für eine geräuscharme Luftförderung in Lüftungsanlagen konzipiert wurde. Mit einem Volumenstrom von 1080 m³/h und einer aufgenommenen Leistung von 0,165 kW bietet dieses 1-phasige Gerät mit 230 V eine effiziente Lösung für Rohrsysteme mit einem Nennweiten von DN 250.

Wie ist der Silentbox Rohrventilator konstruiert?

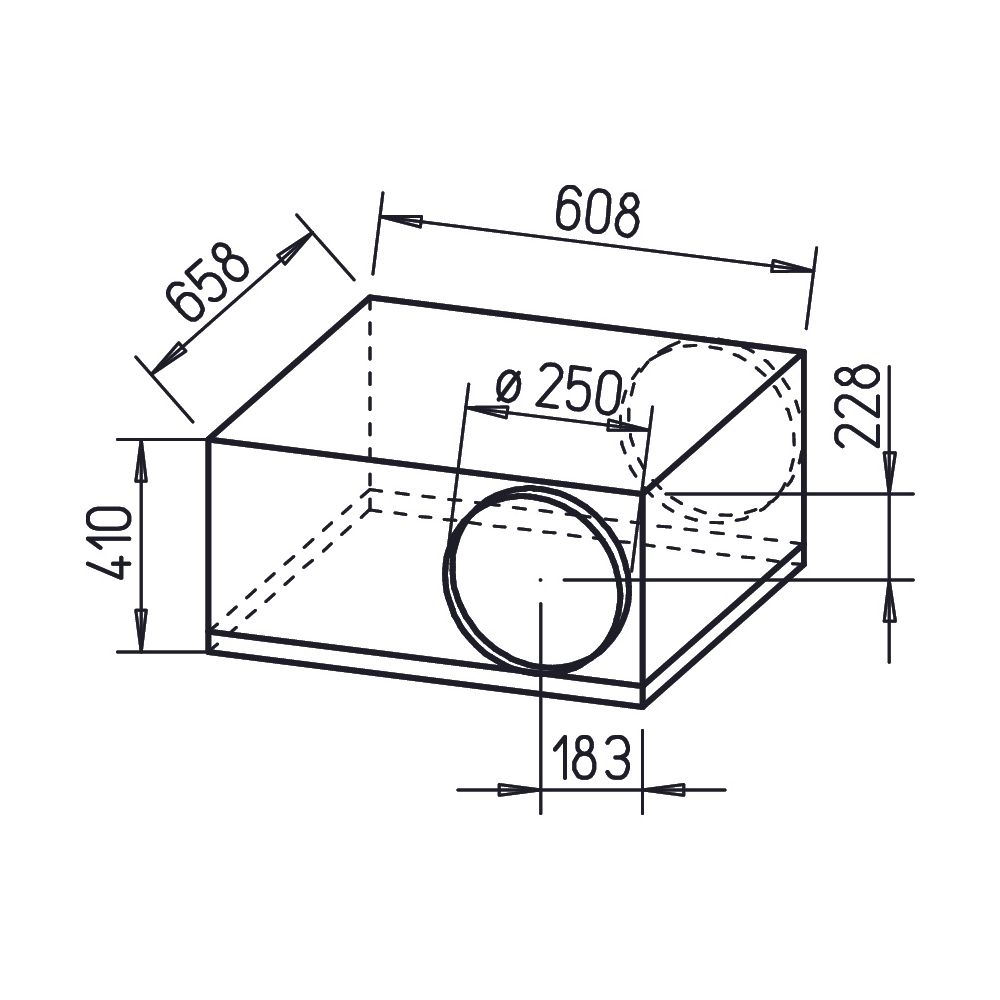

Das geräuschgedämpfte Gehäuse des SB 250 E Silentbox besteht aus verzinktem Stahlblech und ist mit runden Anschlussstutzen ausgestattet, die auf Normrohre abgestimmt sind. Eine schallabsorbierende Lochblech-Innenauskleidung ist mit einer 50 mm starken Mineralfaserplatte hinterlegt, um die Schalldämmung zu optimieren.

Welche Vorteile bietet die Bauweise für die Wartung?

Der Deckel des Ventilators ist abnehmbar, wodurch der Ventilatorraum frei zugänglich ist. Motor und Laufrad sind ausschwenkbar, was die Wartung des Gerätes erheblich erleichtert.

Welche Eigenschaften besitzt das Laufrad und der Motor?

Der Ventilator ist mit einem Hochleistungs-Radial-Laufrad ausgestattet, dessen rückwärtsgekrümmte Schaufeln aus Kunststoff gefertigt sind. Der vibrationsfreie Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt. Der Einphasen-Wechselstrom-Außenläufer-Motor ist wartungsfrei und in geschlossener Bauweise konstruiert. Die Drehzahl kann durch Spannungsreduzierung gesteuert werden. Der Motor verfügt über eingebaute Thermokontakte sowie gedichtete, geräuscharme Kugellager mit Langzeitschmierung.

Für welche Betriebsbedingungen ist der Ventilator geeignet?

Der Ventilator ist für Fördermitteltemperaturen von bis zu 50 °C im Dauerbetrieb und bis zu 70 °C im Kurzzeitbetrieb ausgelegt. Die Fördermitteldichte beträgt 1,2 kg/m³. Die Schutzart IP 44 ermöglicht den Einsatz in Umgebungen mit Spritzwasser. Die Isolierklasse F sorgt für eine hohe thermische Belastbarkeit des Motors.

Technische Daten

• Volumenstrom bei 0 Pa: 1080 m³/h
• Max. Druckerhöhung: 540 Pa
• Fördermitteldichte: 1,2 kg/m³
• Fördermitteltemperatur: 50/70 °C
• Drehzahl: 2690 1/min
• Aufgenommene Leistung: 0,165 kW
• Gewicht: 33,4 kg
• Schalleistung: 62 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 44

Der Helios SB 250 E Silentbox Rohrventilator bietet eine leistungsstarke und zugleich geräuscharme Lösung für die Belüftung. Mit einem Volumenstrom von 1080 m³/h und einer aufgenommenen Leistung von 0,165 kW sorgt er für eine effiziente Luftförderung. Seine robuste Bauweise mit wartungsfreiem Motor und vibrationsarmem Laufrad sowie die Schutzart IP 44 machen ihn zu einer zuverlässigen Wahl für anspruchsvolle Anwendungen.
