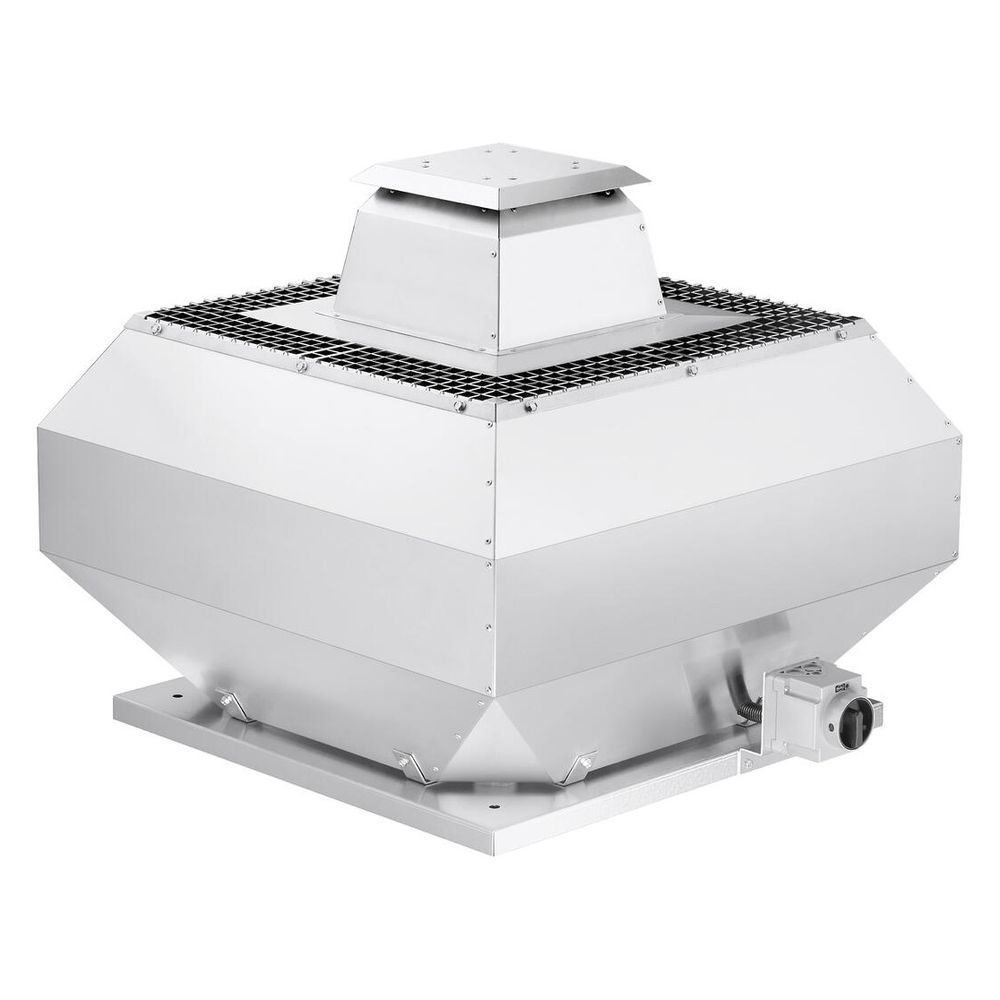

Helios VDD 500/4 T120 Vertikal-Dachventilator 3-PH 400V, 4-polig, bis 120 Grad Fördermitteltemperatur, 3,06kW

Der Helios VDD 500/4 T120 Vertikal-Dachventilator ist ein leistungsstarker 3-Phasen-Dachlüfter, der für den vertikalen Ausblas konzipiert wurde. Dieses Modell von Helios Ventilatoren zeichnet sich durch ein wirkungsgradoptimiertes Aluminiumgehäuse und ein Hochleistungs-Radiallaufrad aus. Mit einer Fördermitteltemperatur von bis zu 120 °C und einer aufgenommenen Leistung von 3,06 kW ist der 4-polige Ventilator für anspruchsvolle Lüftungsaufgaben in gewerblichen und industriellen Umgebungen geeignet.

Welche Konstruktionsmerkmale zeichnen den VDD 500/4 T120 aus?

Der Dachventilator verfügt über ein seewasserbeständiges Aluminiumgehäuse mit integriertem Eingriffsschutz. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Die Grundplatte ist zudem mit Gewindeschrauben ausgestattet, die die Befestigung von saugseitigem Zubehör gemäß Lochbild nach DIN 24155, Bl. 3 ermöglichen. An der Ausblasseite ist serienmäßig ein Schutzgitter nach DIN EN ISO 13857 integriert.

Wie sind Laufrad und Motor des Dachventilators beschaffen?

Das Hochleistungs-Radial-Laufrad des VDD 500/4 T120 besteht aus Aluminium und besitzt rückwärts gekrümmte Schaufeln. Es ist dynamisch nach DIN ISO 1940-1 gewuchtet, was einen ruhigen und vibrationsarmen Betrieb sicherstellt. Der Ventilator ist mit einem drehzahlsteuerbaren IEC-Normmotor ausgestattet, der über eine Eigenbelüftung in geschlossener Bauart (IP 55) verfügt. Dieser Motor ist kugelgelagert, besitzt eine Feuchteschutzisolation und ist wartungs- sowie funkstörungsfrei.

Welche Vorteile bietet der VDD 500/4 T120 bei Installation und elektrischem Anschluss?

Die Installation des VDD 500/4 T120 wird durch den serienmäßigen Krankhaken ab Baugröße 450 vereinfacht, was eine leichte Positionierung ermöglicht. Der elektrische Anschluss erfolgt über einen serienmäßigen außenliegenden Revisionsschalter mit der Schutzart IP 65, der eine sichere und zugängliche Wartung ermöglicht.

Technische Daten

• Max. Fördermitteltemperatur: 120 °C
• Nenndrehzahl: 1465 1/min
• Aufgenommene Leistung: 3,06 kW
• Gewicht: 71 kg
• Spannung: 400 Volt
• Stromaufnahme: 5,8 Amp
• Frequenz: 50 Hz
• Isolierklasse: F
• Schutzart: IP 55
• Temperaturklasse: T120

Der Helios VDD 500/4 T120 Dachventilator überzeugt durch seine robuste Bauweise und hohe Leistungsfähigkeit. Mit einer aufgenommenen Leistung von 3,06 kW und einer maximalen Fördermitteltemperatur von 120 °C bietet er eine effiziente und zuverlässige Lösung für vertikale Dachlüftungen in anspruchsvollen gewerblichen und industriellen Anwendungen. Der drehzahlsteuerbare Motor mit Schutzart IP 55 unterstreicht die Qualität und Langlebigkeit des Ventilators.
