Beschreibung

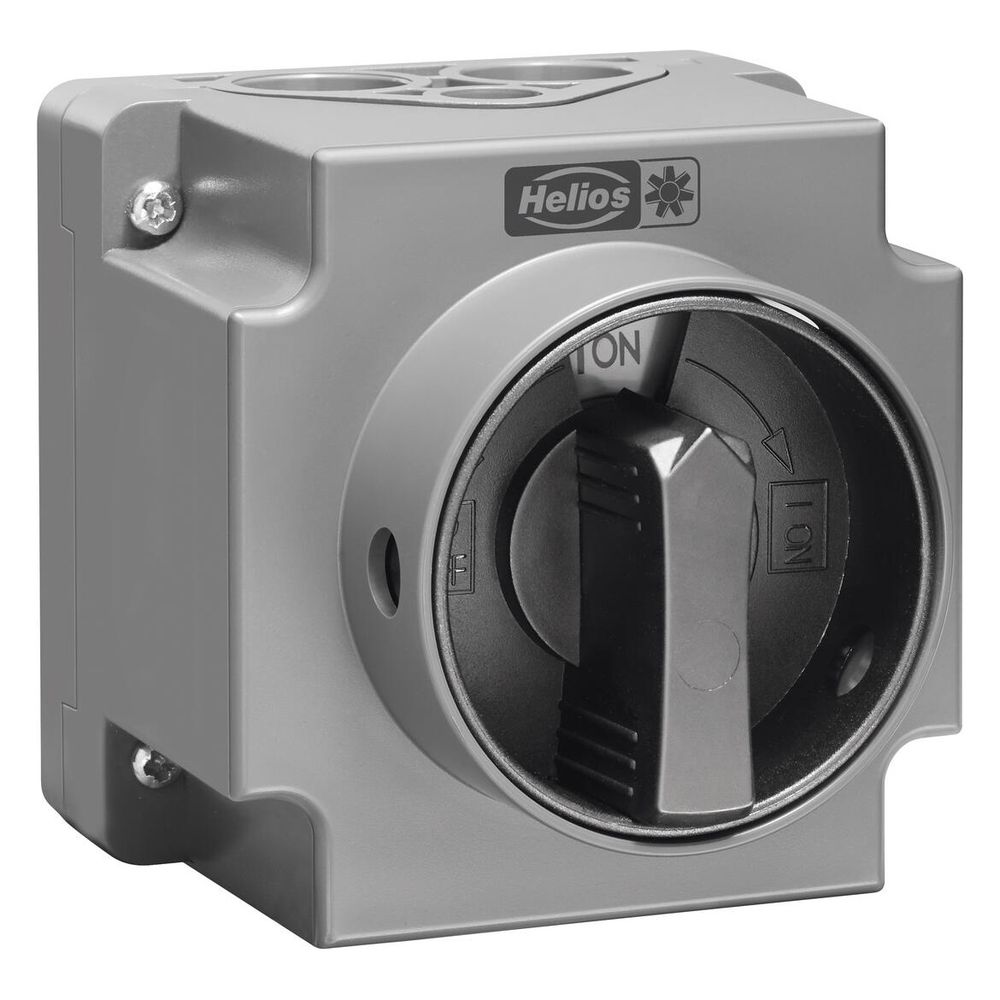

Helios RS 3 plus 1 plus 2 7,5 Revisionsschalter, 5-polig 7,5kW, AC-23B, 400V, 3-PH IP 65, Verriegelung in 0
Der Helios RS 3 plus 1 plus 2 7,5 Revisionsschalter ist ein 5-poliger Schalter, der für eine Leistung von 7,5 kW AC-23B bei 400V ausgelegt ist. Mit seiner IP65-Schutzart und der Konzeption für die Aufputz-Montage eignet er sich für anspruchsvolle Umgebungen und 3-Phasen-Systeme. Er bietet eine sichere Verriegelung in der 0-Stellung.
Welche Merkmale zeichnen den Revisionsschalter aus?
Der Revisionsschalter verfügt über einen Hilfskontakt und zwei zusätzliche Schaltkontakte, die speziell für die Motorschutzeinrichtung TB/TP (TK/KL) vorgesehen sind. Das robuste Kunststoffgehäuse und der Drehantrieb als Betätigungselement ermöglichen eine zuverlässige Funktion.
Welche Sicherheitsfunktionen bietet der Revisionsschalter?
Für erhöhte Sicherheit ist der Schalter mit einer Vorhängeschlosssperre ausgestattet. Diese ermöglicht drei verschiedene Verriegelungsmöglichkeiten durch die Anbringung eines Vorhängeschlosses in der Stellung „0“. Dies stellt sicher, dass der Schalter in der ausgeschalteten Position gegen unbeabsichtigtes Einschalten gesichert werden kann.
Technische Daten
- Leistung: 7,5 kW
- Polzahl: 5-polig
- Spannung: 400 V
- Schaltart: AC-23B
- Phasen: 3-PH
- Schutzart: IP65
- Montageart: Aufputz
- Gehäusematerial: Kunststoff
- Verriegelung: Dreifach durch Vorhängeschloss in Stellung „0“
Der Helios RS 3 plus 1 plus 2 7,5 Revisionsschalter bietet eine sichere und flexible Lösung für die Steuerung und Absicherung von Motoren und Anlagen. Mit seiner Leistung von 7,5 kW und der IP65-Schutzart ist er für den Einsatz in verschiedenen Umgebungen geeignet. Die integrierten Sicherheitsfunktionen, insbesondere die Verriegelung in der 0-Stellung, tragen zur Betriebssicherheit bei.
Technische Daten
| Hersteller-Warengruppe | STEUERGERÄTE, SCHALTER, REGLER |
| Hersteller-Produktgruppe | Steuergeräte z.b.Regler m.SCH. |
| Hersteller | Helios |
| Anschlussart Hauptstromkreis | Kabelklemme |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schalter | 1 |
| Artikelnummer | HELIOS-07536 |
| Ausführung als Hauptschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als Wendeschalter | nein |
| Ausführung des Betätigungselements | Drehknopf |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 7,5 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsdauerstrom bei AC-23, 400 V | 20 |
| Bemessungsdauerstrom Iu | 20 |
| EAN-13 | 4010184075363 |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Zwischenbau | nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Gewicht | 0,3 kg |
| Max Bemessungsbetriebsspannung Ue bei AC | 400 |
| Polzahl | 5 |
| Schutzart (IP), frontseitig | IP65 |
| Verriegelbar | ja |
| WEEE-Nr. | DE31687255 |
