Beschreibung

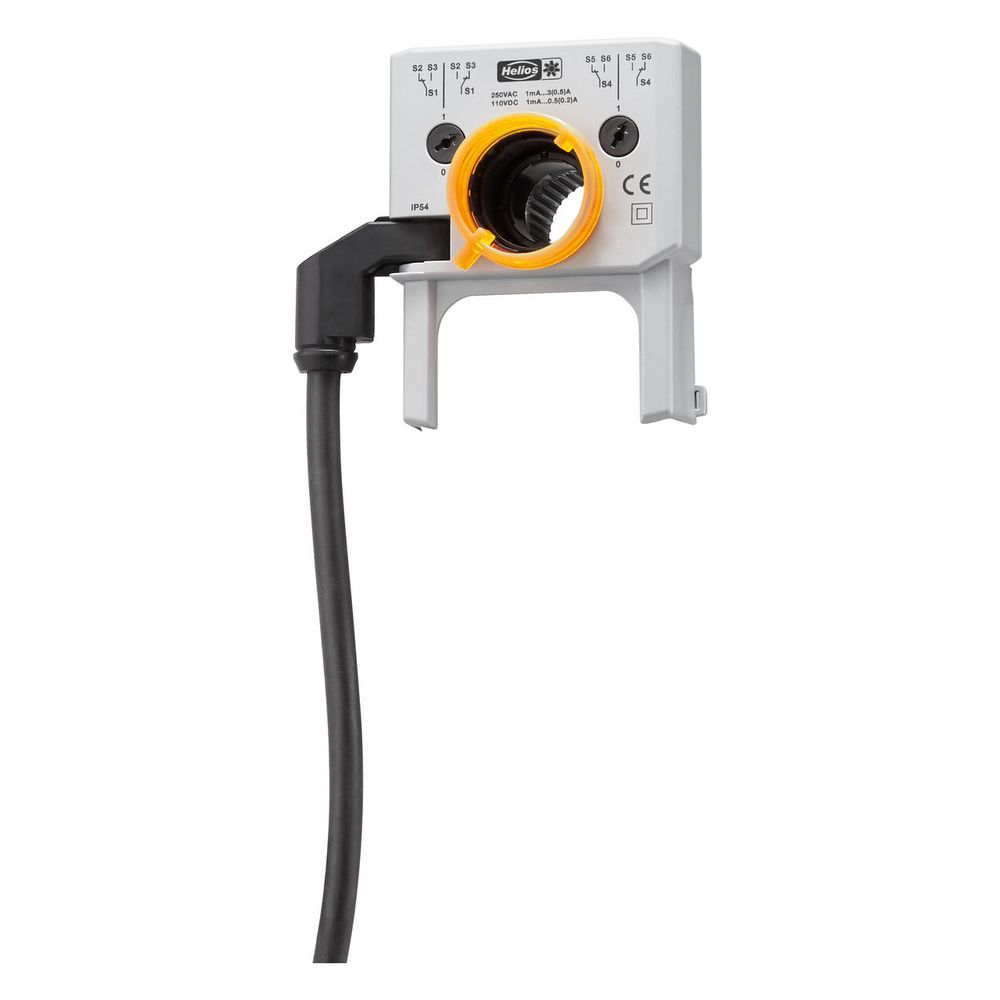

Helios STM 2P Hilfsschalter zu STM10, 230V, zwei potentialfreie Kontakte
Der Helios STM 2P Hilfsschalter ist ein ergänzendes Steuergerät für den Stellmotor STM 10 230V. Er bietet zwei potentialfreie Kontakte zur präzisen Rückmeldung der Positionen "auf" und "zu". Die Schaltpunkte sind in jeder beliebigen Winkelstellung einstellbar. Dieser autonome Baustein wird formschlüssig auf den Klemmbock des Stellmotors montiert.
Welche Funktionen bietet der Helios STM 2P Hilfsschalter?
Der STM 2P Hilfsschalter stellt zwei potentialfreie Meldekontakte bereit, die eine zuverlässige Rückmeldung der Stellantriebspositionen "auf" und "zu" ermöglichen. Die Schaltpunkte können flexibel in jeder gewünschten Winkelstellung eingestellt werden, was eine hohe Anpassungsfähigkeit an verschiedene Anwendungen ermöglicht. Die Schaltkontakte sind als Mikro-Schalter ausgeführt und können Ströme von 1 mA bis 3 A bei 250 V AC schalten, wobei induktive Lasten bis 0,5 A unterstützt werden.
Wie wird der Hilfsschalter montiert und angeschlossen?
Der Hilfsschalter ist als eigenständiger Baustein konzipiert und wird direkt auf den Klemmbock des STM 10 Stellmotors aufgesetzt. Die Montage erfolgt formschlüssig, wodurch eine sichere Verbindung entsteht. Für den Anschluss steht ein 1 Meter langes Kabel mit sechs Adern (6 x 0,75 mm²) zur Verfügung, das eine einfache Integration in die Steuerung ermöglicht.
Technische Daten
- Potentialfreie Meldekontakte: 250 V AC, 1 mA bis 3 A (0,5 A induktiv)
- Schutzklasse: II
- Maße (montiert auf STM 10 230 V): 101 x 146 x 76 mm (B x H x T)
- Gewicht (ca.): 0,25 kg
- Anschluss: Kabellänge 1 m, 6 x 0,75 mm²
Der Helios STM 2P Hilfsschalter erweitert die Funktionalität des Stellmotors STM 10 230V um zwei potentialfreie Kontakte zur präzisen Positionsrückmeldung. Mit seiner kompakten Bauweise und Schutzklasse II ist er für den Einsatz in Steuerungsanlagen geeignet, die eine genaue Überwachung der Klappenstellung erfordern. Die technischen Eigenschaften wie die Schaltleistung von bis zu 3 A und die einfache Montage machen ihn zu einer funktionalen Erweiterung für Steuergeräte im Bereich Lüftung und Klappenantriebe.
Technische Daten
| Hersteller-Warengruppe | STEUERGERÄTE, SCHALTER, REGLER |
| Hersteller-Produktgruppe | Steuergeräte z.b.Regler m.SCH. |
| Hersteller | Helios |
| Artikelnummer | HELIOS-08794 |
| EAN-13 | 4010184087946 |
| Gewicht | 0,25 kg |
| WEEE-Nr. | 31687255 |
