Helios RDD 250/4 EX Radial-Dachventilator horizontal, 120W, 3-PH 400V, 4-polig, II 3G c IIB und H2 T3 Gc

Der Helios RDD 250/4 EX Radial-Dachventilator ist ein horizontal ausblasender Dachlüfter, der speziell für den Einsatz in explosionsgefährdeten Bereichen konzipiert wurde. Dieses Modell ist gemäß ATEX II 3G c IIB + H2 T3 Gc explosionsgeschützt und eignet sich für die Zone 2. Ausgestattet mit einem wirkungsgradoptimierten Aluminiumgehäuse und einem neu entwickelten Hochleistungs-Radiallaufrad, bietet der Ventilator eine Leistung von 0,120 kW und ist für den 3-Phasen-Betrieb an 400 Volt ausgelegt.

Wie ist die Konstruktion des RDD 250/4 EX beschaffen?

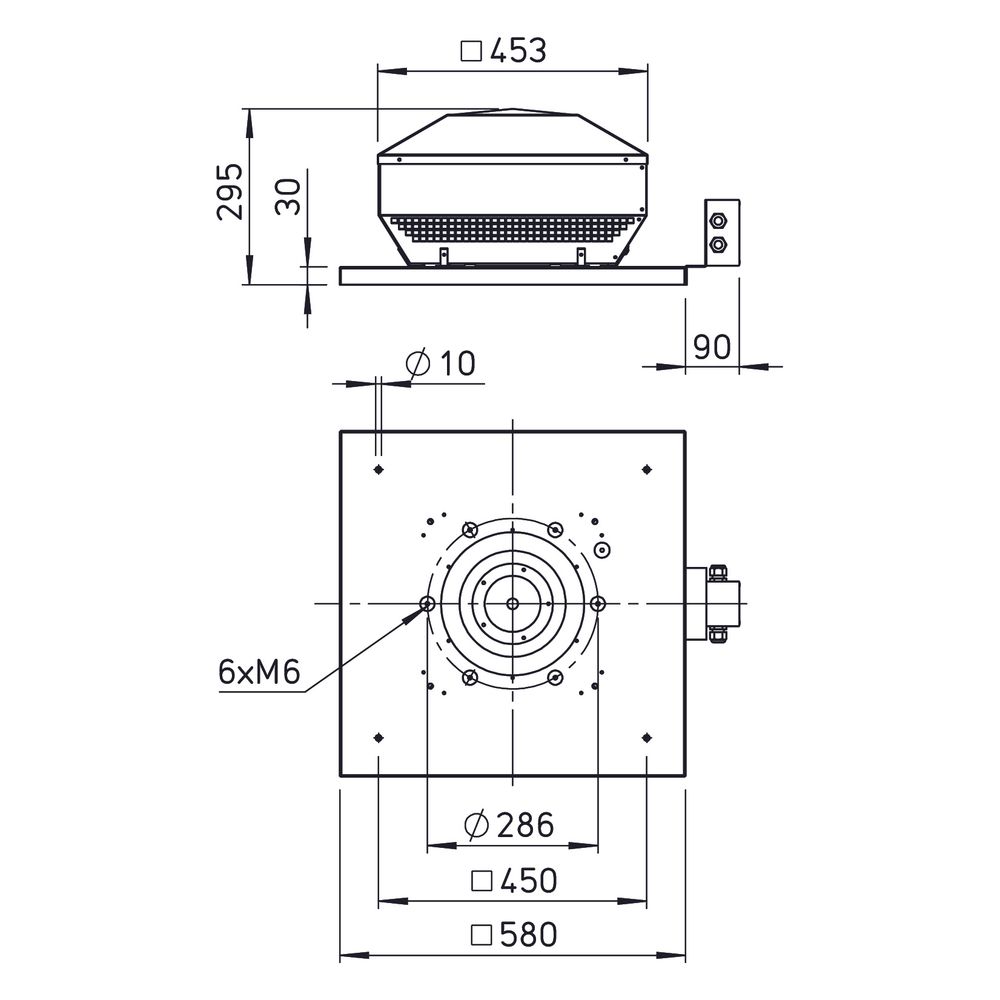

Das Gehäuse des RDD 250/4 EX besteht aus seewasserbeständigem Aluminium und verfügt über einen integrierten Eingriffsschutz. Die Motortragplatte und Grundplatte sind aus verzinktem Stahl gefertigt, ergänzt durch eine Einströmdüse aus Aluminium. Die Grundplatte ist mit einer Gewindeschraube zur Befestigung von saugseitigem Zubehör ausgestattet, deren Lochbild der DIN 24155, Blatt 3 entspricht. Ein serienmäßiges Schutzgitter an der Ausblasseite erfüllt die Anforderungen der DIN EN ISO 13857.

Welche Merkmale kennzeichnen Laufrad und Motor?

Der Ventilator ist mit einem Hochleistungs-Radial-Laufrad aus Aluminium ausgestattet, dessen Schaufeln rückwärts gekrümmt sind und dynamisch nach DIN ISO 1940-1 gewuchtet wurden. Der Motor ist ein drehzahlsteuerbarer Drehstrom-Außenläufermotor in geschlossener Bauart mit Schutzart IP44. Er ist kugelgelagert, verfügt über eine Feuchteschutzisolation und arbeitet wartungs- sowie funkstörungsfrei.

Welche technischen Leistungsdaten sind relevant?

Der Ventilator erreicht eine Nenndrehzahl von 1390 1/min und nimmt eine elektrische Leistung von 0,120 kW auf. Die Fördermitteldichte beträgt 1,2 kg/m³ bei einer Fördermitteltemperatur von bis zu 40 °C. Die Schalleistung an der Ausblasseite liegt bei 61 dB(A), der Schalldruck in 4 Metern Entfernung bei 44 dB(A). Der Ventilator ist für den Betrieb mit 400 Volt Spannung und 50 Hz Frequenz ausgelegt, mit einer Stromaufnahme von 0,36 Ampere (Drehstrom). Die Isolierklasse ist F und die Schutzart IP44.

Technische Daten

• Leistung: 0,120 kW
• Spannung: 400 Volt
• Frequenz: 50 Hz
• Nenndrehzahl: 1390 1/min
• Schutzart: IP44
• Isolierklasse: F
• Schalleistung (Ausblasseitig): 61 dB(A)
• Schalldruck in 4 m: 44 dB(A)
• Gewicht: 11,0 kg
• Explosionsschutz: II 3G c IIB + H2 T3 Gc

Der Helios RDD 250/4 EX Radial-Dachventilator stellt eine robuste und effiziente Lösung für die Belüftung in explosionsgefährdeten Bereichen dar. Mit seiner Leistung von 0,120 kW, dem seewasserbeständigen Aluminiumgehäuse und dem wartungsfreien Motor ist er für den Dauerbetrieb unter anspruchsvollen Bedingungen ausgelegt und ermöglicht eine sichere sowie zuverlässige Luftförderung bei 400 Volt Spannung.
