Helios VARD 560/6 EX Radax Hochdruck-Rohrventilator EX, 3-PH 400V, 9360m3/h, 1,1kW

Der Helios VARD 560/6 EX Radax Hochdruck-Rohrventilator aus der VAR Baureihe ist ein leistungsstarker, explosionsgeschützter Ventilator mit einem Volumenstrom von 9360 m³/h und einer Leistung von 1,1 kW. Er eignet sich für den Einsatz in Bereichen mit explosionsgefährdeten Atmosphären und bietet eine robuste Bauweise mit verzinktem Stahlblech und einem integrierten Nachleitrad. Die dreiphasige 400V-Ausführung stellt eine zuverlässige und wartungsarme Funktion sicher.

Wie ist der Aufbau des VARD 560/6 EX Hochdruck-Rohrventilators?

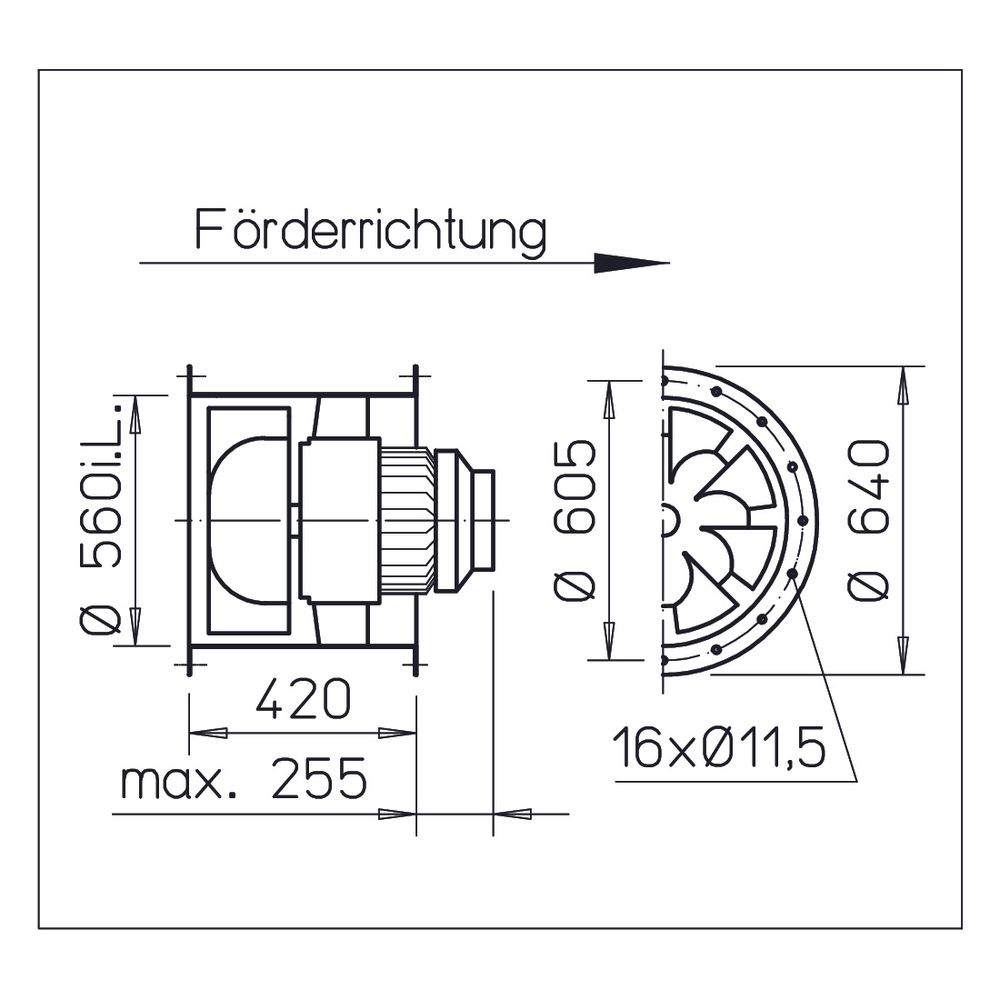

Der Ventilator verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech mit beidseitigen Flanschen, die eine einfache Integration in Rohrsysteme ermöglicht. Das Lochbild entspricht der Norm DIN 24155. Das halbaxiale Laufrad ist mit acht räumlich gekrümmten Schaufeln aus verzinktem Stahl ausgestattet, die zweifach lackiert sind, um Korrosionsbeständigkeit zu erhöhen. Ein eingebautes Nachleitrad optimiert die Luftführung und Effizienz.

Welche Motor- und Laufradeigenschaften besitzt der Ventilator?

Der Ventilator wird direkt angetrieben von einem wartungsfreien Drehstrom-Kurzschlussläufer-Motor in geschlossener Bauweise. Die geräuscharmen Kugellager sind mit Langzeitschmierung versehen, was den Wartungsaufwand reduziert. Die dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sorgt für einen vibrationsarmen Lauf. Die Drehzahl beträgt 900 Umdrehungen pro Minute.

Welche Leistungs- und Betriebsdaten sind relevant?

Der VARD 560/6 EX erreicht einen Volumenstrom von 9360 m³/h bei einem maximalen Druck von 230 Pa. Die Fördermitteldichte liegt bei 1,2 kg/m³, und die maximale Fördermitteltemperatur beträgt 40 °C. Die abgegebene Leistung des Ventilators beträgt 1,1 kW bei einer Stromaufnahme von 3,1 Ampere und einer Spannung von 400 Volt bei 50 Hz Frequenz. Die Isolierklasse ist F, und die Schutzart IP 55 ermöglicht Schutz gegen Staub und Strahlwasser.

Wie ist der Explosionsschutz des Ventilators ausgeführt?

Der Ventilator ist explosionsgeschützt gemäß ATEX mit der Kennzeichnung II 2G Ex h IIB T3 Gb. Die Temperaturklasse reicht von T1 bis T3, was den Einsatz in verschiedenen explosionsgefährdeten Bereichen ermöglicht. Diese Schutzmaßnahmen sorgen für einen sicheren Betrieb in anspruchsvollen Umgebungen.

Technische Daten

• Volumenstrom bei 0 Pa: 9360 m³/h
• Maximale Druckerhöhung: 230 Pa
• Fördermitteldichte: 1,2 kg/m³
• Fördermitteltemperatur: 40 °C
• Drehzahl: 900 1/min
• Abgegebene Leistung: 1,1 kW
• Gewicht: 90 kg
• Schalleistung: 83 dB(A)
• Schalldruck in 4 m Entfernung: 63 dB(A)
• Spannung: 400 V
• Stromaufnahme: 3,1 A
• Frequenz: 50 Hz
• Isolierklasse: F
• Schutzart: IP 55
• Explosionsschutz: II 2G Ex h IIB T3 Gb
• Temperaturklasse: T1 bis T3

Der Helios VARD 560/6 EX Radax Hochdruck-Rohrventilator bietet mit seiner robusten Bauweise, dem explosionsgeschützten Motor und der hohen Förderleistung eine zuverlässige Lösung für anspruchsvolle Lüftungsaufgaben in explosionsgefährdeten Bereichen. Die Leistung von 1,1 kW und der Volumenstrom von 9360 m³/h ermöglichen effiziente Luftförderung bei gleichzeitig wartungsarmem Betrieb.
