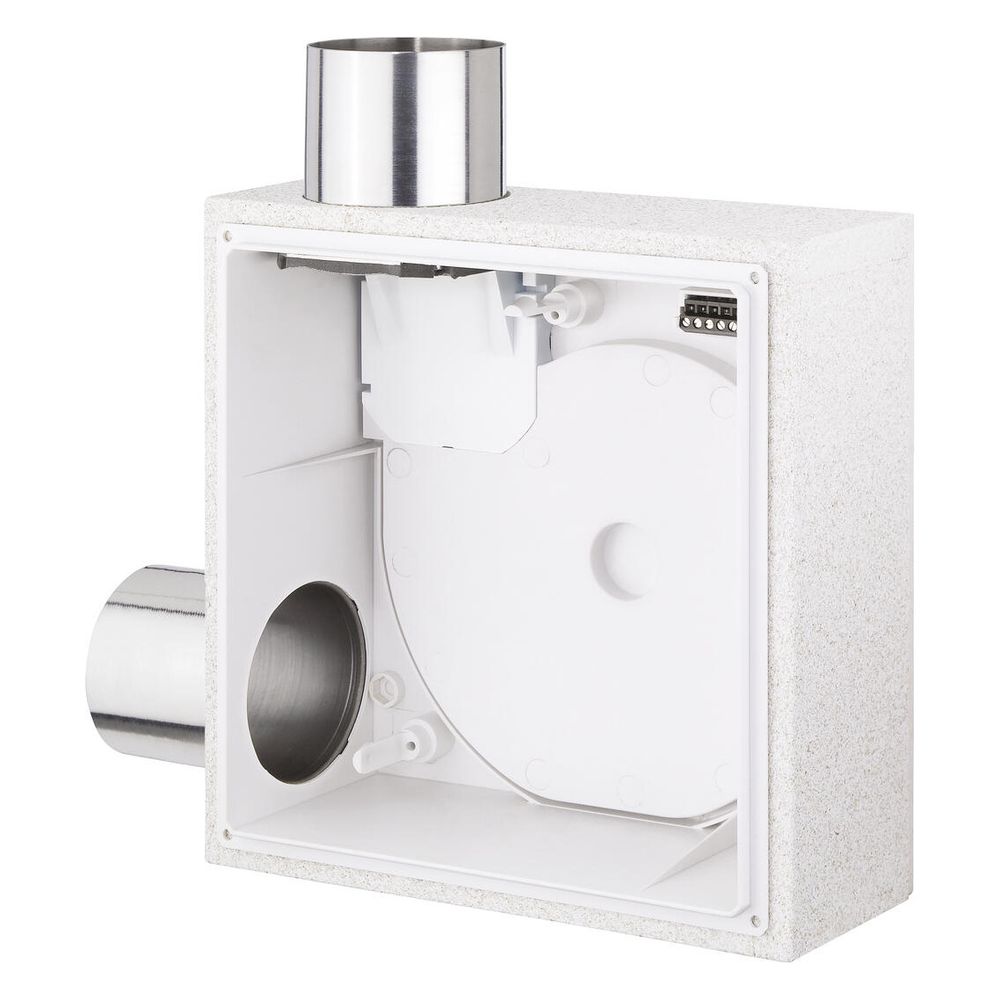

Helios ELS-GUBZL UP-Gehäuse mit Brandschutzabsperrklappe und -ummantelung K90, Zweitraumanschluss links

Das Helios ELS-GUBZL Unterputzgehäuse ist eine spezialisierte Lösung für die Zweiraumlüftung, ausgestattet mit einer Brandschutzabsperrklappe und einer Brandschutz-Ummantelung der Klassifikation K90. Es verfügt über einen Zweitraumanschluss links und ist in Flachbauweise konzipiert. Dieses Gehäuse eignet sich ideal für den Einbau in Lüftungsschächte, Vorwandsysteme, Wände oder Decken, insbesondere in Bereichen, die eine hohe Brandschutzklassifikation erfordern, wie beispielsweise Bad und WC.

Welche Brandschutz- und Sicherheitsmerkmale bietet das ELS-GUBZL Unterputzgehäuse?

Das Helios ELS-GUBZL Unterputzgehäuse ist mit einer robusten Brandschutz-Ummantelung der Klassifikation K90 ausgestattet, die einen hohen Sicherheitsstandard sicherstellt. Eine wartungsfreie Brandschutz-Absperrvorrichtung, ebenfalls K90-klassifiziert gemäß 18017, ist integriert. Diese Vorrichtung verriegelt zuverlässig bei Schmelzlotauslösung. Zusätzlich erfüllt die integrierte Rückschlagklappe die Anforderungen einer Kaltrauch-Absperrklappe, was den Schutz vor Rauchgasen weiter erhöht. Die allgemeine bauaufsichtliche DIBt-Zulassung Nr. Z-51.1-193 bestätigt die Konformität und Zuverlässigkeit.

Wie flexibel ist die Installation des Helios ELS-GUBZL Gehäuses?

Die Flachbauweise des Unterputzgehäuses ermöglicht einen platzsparenden Einbau in diverse bauliche Gegebenheiten wie Lüftungsschächte, Vorwandsysteme, Wände oder Decken. Das Gehäuse lässt sich flexibel um 90 Grad nach links oder rechts drehen, um sich optimal an die Einbausituation anzupassen. Der Zweitraumanschluss ist links positioniert. Für eine komfortable elektrische Anbindung ist eine entnehmbare Steckverbindung vorhanden, die den Elektro-Anschluss vereinfacht. Ein Putzdeckel für die Rohbauphase ist im Lieferumfang enthalten, was den Schutz während der Bauarbeiten sicherstellt.

Für welche Anwendungen ist das Unterputzgehäuse geeignet?

Das Helios ELS-GUBZL Unterputzgehäuse ist primär für die Zweiraumlüftung von Bad und WC konzipiert. Es kann in Wand, Decke und K90 qualifizierte Lüftungsschächte eingebaut werden. Das System ermöglicht den Anschluss von einem oder zwei Gehäusen pro Etage und ist für Gebäude mit bis zu 20 Vollgeschossen ausgelegt. Ein Metall-Ausblasstutzen mit einem Durchmesser von DN 80 mm ist oben angebracht. Für eine effiziente Funktion wird ein Ventilator-Einsatz von 100 m³/h empfohlen.

Technische Daten

• Maße (B x H x T): 262 x 262 x 95 mm
• Ausblasstutzen: DN 80 mm
• Brandschutzklassifikation: K90
• DIBt-Zulassung: Nr. Z-51.1-193
• Empfohlener Ventilator-Einsatz: 100 m³/h
• Anschlussmöglichkeiten: 1 oder 2 Gehäuse pro Etage
• Maximale Geschossanzahl: 20 Vollgeschosse
• Rückluftsperrklappe Material: Rostfreier Edelstahl
• Zweitraumanschluss: links

Das Helios ELS-GUBZL Unterputzgehäuse bietet eine zuverlässige und brandschutzkonforme Lösung für die Zweiraumlüftung. Mit seiner K90 Brandschutz-Ummantelung und der integrierten Absperrvorrichtung stellt es einen hohen Sicherheitsstandard sicher. Die kompakten Maße von 262 x 262 x 95 mm und der empfohlene Ventilator-Einsatz von 100 m³/h machen es zu einer effizienten Wahl für Bad und WC in Gebäuden mit bis zu 20 Vollgeschossen. Der Zweitraumanschluss links und die flexible Einbaumöglichkeit runden das Profil ab.

Lieferumfang

• 1x Helios ELS-GUBZL Unterputzgehäuse
• 1x Putzdeckel
