Helios VARD 500/2 KL Radax Hochdruck-Rohrventilator 3-PH IE3, 400V, 21730m3/h, 15,7kW

Der Helios VARD 500/2 KL Radax Hochdruck-Rohrventilator ist ein leistungsstarker 3-PH IE3 Ventilator, der für anspruchsvolle Lüftungsaufgaben in Industrie und Gewerbe konzipiert wurde. Mit einem Volumenstrom von 21730 m³/h und einer Aufgangsleistung von 15,7 kW bietet er eine hohe Performance. Seine robuste Bauweise aus verzinktem Stahlblech und die beidseitigen Flansche mit DIN 24155 Lochbild ermöglichen eine einfache und sichere Integration in bestehende Rohrsysteme.

Wie ist der VARD 500/2 KL konstruiert?

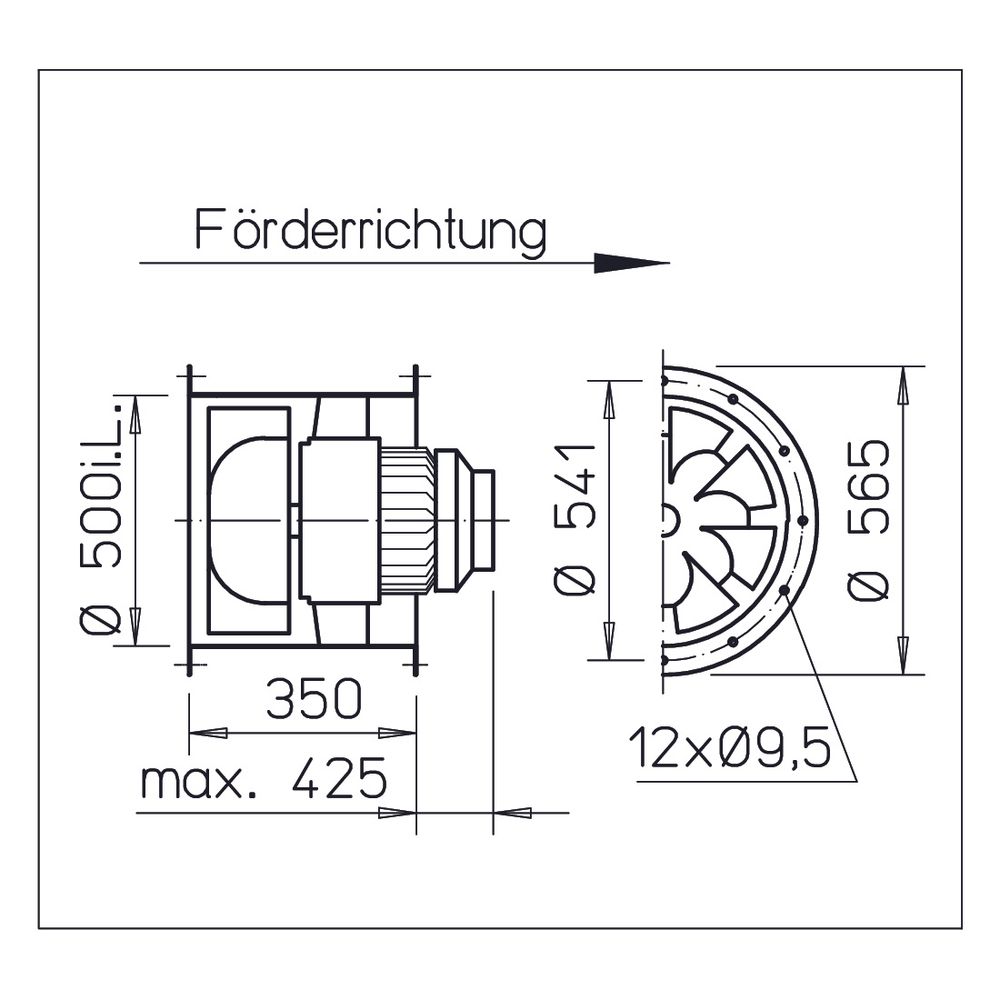

Der VARD 500/2 KL Hochdruck-Rohrventilator verfügt über eine zylindrische Rohrhülse und beidseitig angeformte Flansche, deren Lochbild der DIN 24155 entspricht. Er wird direkt angetrieben und besteht aus verzinktem Stahlblech. Ein eingebautes Nachleitrad sorgt für eine optimale Luftführung. Das halbaxiale Laufrad ist mit acht räumlich gekrümmten Schaufeln ausgestattet, die ebenfalls aus verzinktem Stahl gefertigt sind.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Der Ventilator ist mit einem Drehstrom-Kurzschlussläufer-Motor ausgestattet, der über einen Frequenzumrichter verfügt. Dies ermöglicht eine präzise Drehzahlsteuerung, die eine flexible Anpassung an unterschiedliche Betriebsbedingungen erlaubt. Die geschlossene Bauweise des Motors ist wartungsfrei und die gedichteten, geräuscharmen Kugellager mit Langzeitschmierung tragen zu einem vibrationsfreien Lauf bei.

Welche Leistungs- und Betriebsdaten zeichnen den Ventilator aus?

Der Helios VARD 500/2 KL erreicht bei 0 Pa einen Volumenstrom von 21730 m³/h und eine maximale Druckerhöhung von 1700 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³ bei einer Fördermitteltemperatur von bis zu 40 °C. Die Drehzahl liegt bei 2940 1/min. Elektrisch arbeitet der Ventilator mit 400 Volt Spannung, einer Stromaufnahme von 29 Ampere und einer Frequenz von 50 Hz. Die Isolierklasse F und die Schutzart IP 55 ermöglichen einen sicheren und zuverlässigen Betrieb.

Wie sind die Geräusch- und Schwingungseigenschaften?

Ein vibrationsfreier Lauf des Ventilators wird durch eine dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt. Die Schalleistung beträgt 106 dB(A), während der Schalldruck in 4 Metern Entfernung bei 86 dB(A) liegt. Die geräuscharmen Kugellager tragen zusätzlich zur Reduzierung der Betriebsgeräusche bei.

Technische Daten

• Volumenstrom bei 0 Pa: 21730 m³/h
• Max. Druckerhöhung: 1700 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 2940 1/min
• Aufgenommene Leistung: 15,7 kW
• Gewicht: 180 kg
• Schalleistung: 106 dB(A)
• Schalldruck in 4m: 86 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 55

Der Helios VARD 500/2 KL Radax Hochdruck-Rohrventilator ist eine zuverlässige und effiziente Lösung für anspruchsvolle Lüftungsaufgaben. Mit seiner hohen Aufgangsleistung von 15,7 kW, einem Volumenstrom von 21730 m³/h und der maximalen Druckerhöhung von 1700 Pa bietet er eine herausragende Performance. Die robuste Bauweise, die drehzahlsteuerbare Funktion und der vibrationsarme Betrieb unterstreichen seine Anpassungsfähigkeit und Langlebigkeit in industriellen und gewerblichen Umgebungen.
