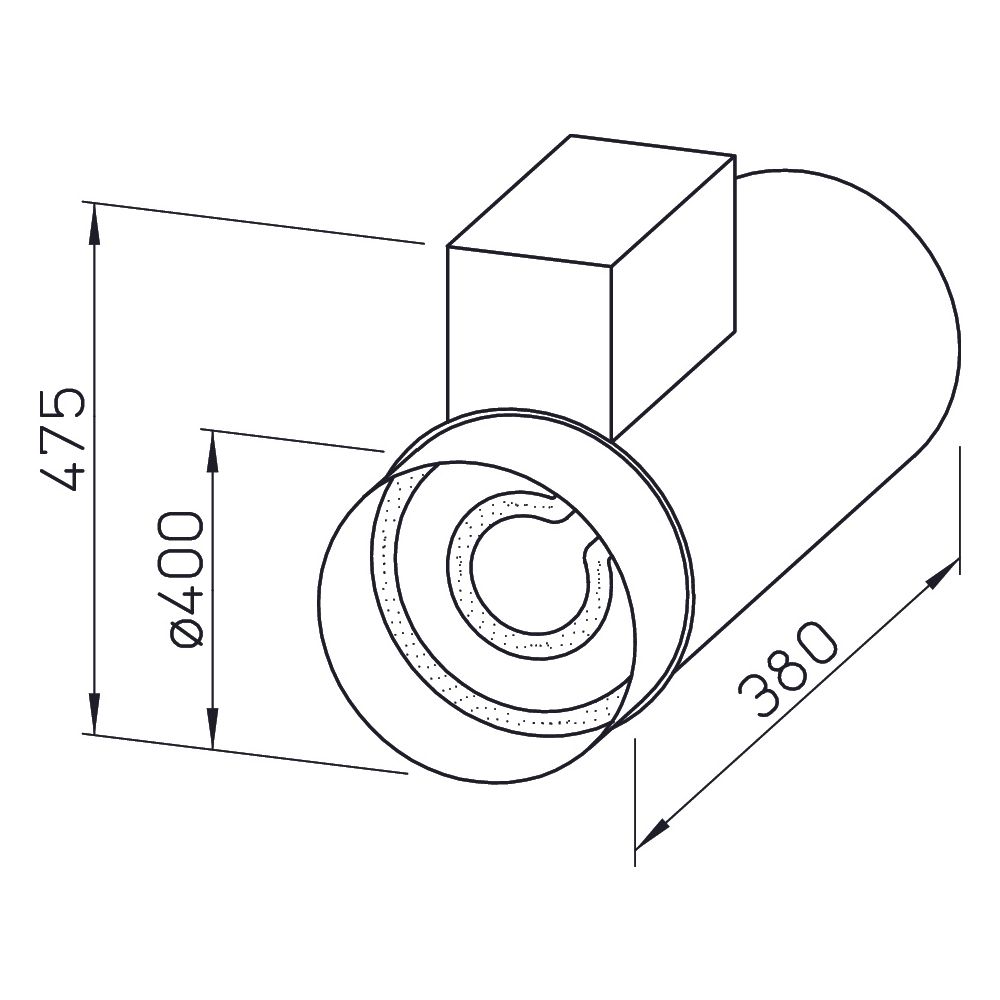

Helios EHR-R 9/400 TR Elektro-Heizregister 9,0kW, 400V, DN 400, mind. Volumenstrom 680m3/h, mit integrierter Heizungsregelung

Das Helios EHR-R 9/400 TR Elektro-Heizregister ist ein leistungsstarker Rohrheizkörper mit 9,0 kW Leistung und einer Betriebsspannung von 400 V. Es ist speziell für den Einbau in Rohrsysteme mit einem Durchmesser von DN 400 konzipiert und verfügt über eine integrierte Heizungsregelung. Gefertigt aus rostfreiem Edelstahl und einem Rohrgehäuse mit Anschlusskasten aus verzinktem Stahlblech, ermöglicht es eine niedrige Oberflächentemperatur und ist für handelsübliche Rohrsysteme geeignet. Ein Mindestvolumenstrom von 680 m³/h ist für den sicheren Betrieb erforderlich.

Wie ist das Helios EHR-R 9/400 TR konstruiert?

Das Heizregister besteht aus einem geschlossenen Rohrheizkörper aus rostfreiem Edelstahl. Dieser ist in ein robustes Rohrgehäuse mit Anschlusskasten aus verzinktem Stahlblech integriert. Die Konstruktion ist für den problemlosen Einbau in handelsübliche Rohrsysteme mit einem Durchmesser von DN 400 ausgelegt und sorgt für eine lange Lebensdauer. Die Oberflächentemperatur des Heizregisters bleibt dabei niedrig, was die Betriebssicherheit erhöht.

Welche Sicherheitsfunktionen bietet das Heizregister?

Zur Sicherstellung eines sicheren Betriebs ist das EHR-R 9/400 TR mit zwei Temperaturbegrenzern ausgestattet. Ein selbständig rückstellender Temperaturbegrenzer löst bei einer Auslösetemperatur von 50 °C aus. Zusätzlich ist ein manuell rückstellbarer Temperaturbegrenzer vorhanden, der bei einer Auslösetemperatur von 120 °C reagiert. Diese Schutzmechanismen verhindern eine Überhitzung und tragen zur zuverlässigen Betriebsführung bei.

Wie erfolgt die elektrische Versorgung und Steuerung?

Das Elektro-Heizregister wird mit einer Netzspannung von 400 Volt und einer Frequenz von 50 Hz betrieben. Die Stromaufnahme beträgt 13 Ampere. Die integrierte Heizungsregelung ermöglicht eine präzise Temperatursteuerung, die den Energieverbrauch optimiert und die Betriebssicherheit erhöht.

Technische Daten

• Leistung: 9,0 kW
• Netzspannung: 400 Volt
• Netzfrequenz: 50 Hz
• Stromaufnahme: 13 Amp
• Rohrdurchmesser: DN 400
• Mindestvolumenstrom: 680 m³/h
• Gewicht: ca. 8,9 kg
• Material Heizkörper: rostfreier Edelstahl
• Auslösetemperatur Temperaturbegrenzer (selbständig): 50 °C
• Auslösetemperatur Temperaturbegrenzer (manuell): 120 °C

Das Helios EHR-R 9/400 TR Elektro-Heizregister bietet eine zuverlässige und effiziente Lösung zur Lufterwärmung in Rohrsystemen. Mit einer Leistung von 9,0 kW und einer Betriebsspannung von 400 V ist es für anspruchsvolle Anwendungen geeignet. Die integrierte Heizungsregelung und die umfassenden Sicherheitsfunktionen, wie die Temperaturbegrenzer, ermöglichen einen sicheren und kontrollierten Betrieb bei einem Mindestvolumenstrom von 680 m³/h und einem Rohrdurchmesser von DN 400.
