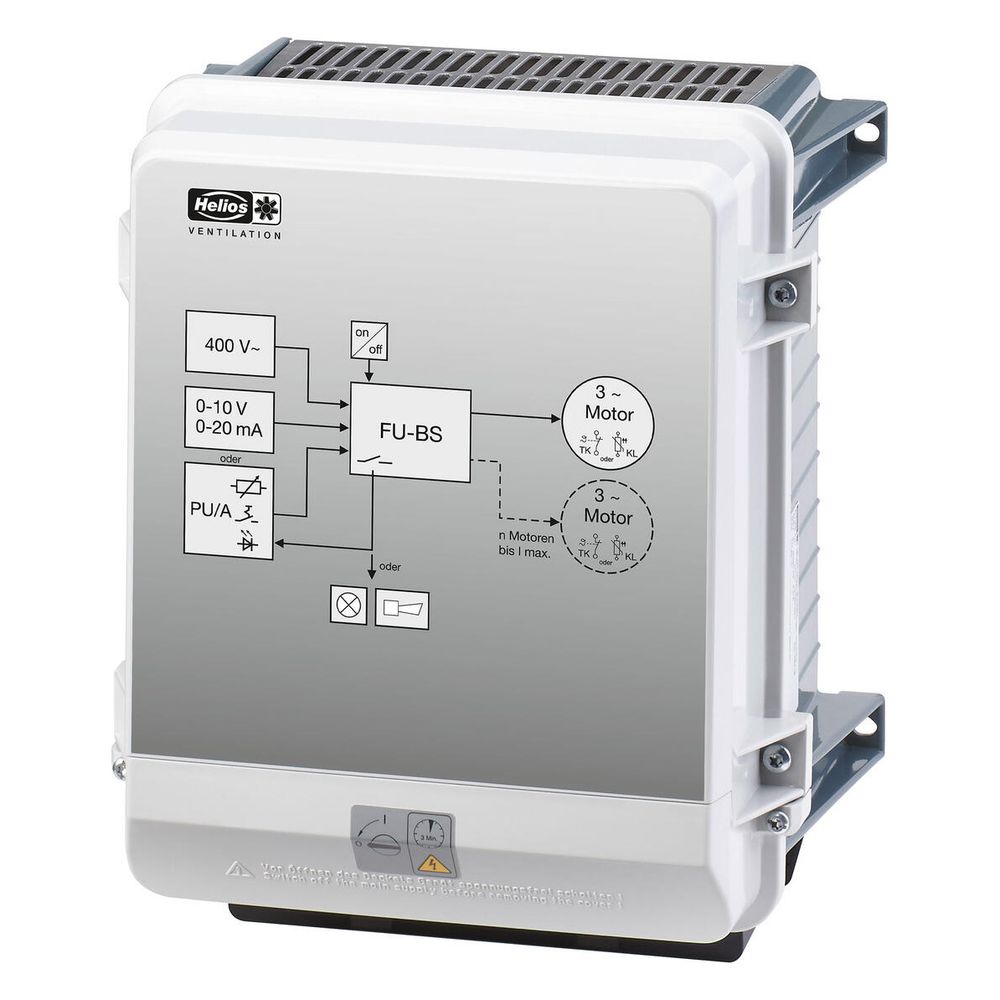

Helios FU-BS 16 Frequenzumrichter Basic Sinus 400V, 3PH, 16,0A

Der Helios FU-BS 16 Frequenzumrichter Basic Sinus 400V, 3PH, 16,0A ist ein Steuergerät zur bedarfsorientierten, geräuschreduzierenden und energiesparenden Drehzahlsteuerung von Ventilatoren. Ausgestattet mit einem integrierten, allpolig wirksamen Sinusfilter, ermöglicht er den Einsatz herkömmlicher Standard-Ventilatoren und -Motoren ohne spezielle EMV-Vorkehrungen. Die Versorgung erfolgt durch Netzspannung 3 PH 208-480 V bei 50/60 Hz.

Wie steuert der Frequenzumrichter Ventilatoren und welche Vorteile bietet der Sinusfilter?

Der FU-BS 16 Frequenzumrichter ermöglicht eine präzise und bedarfsgerechte Drehzahlsteuerung von einem oder mehreren Ventilatoren. Die Drehzahlvorgabe erfolgt über ein 0-10 V Steuersignal, beispielsweise durch ein Potentiometer (Zubehör). Für die Potentiometersteuerung steht eine 10 VDC Spannungsversorgung bereit, während eine zusätzliche 24 VDC Spannungsversorgung für die Steuerung der Freigabe zur Verfügung gestellt wird. Der integrierte, allpolig wirksame Sinusfilter sorgt für eine geräuschreduzierende und energiesparende Betriebsweise. Ein wesentlicher Vorteil ist die Kompatibilität mit herkömmlichen Standard-Ventilatoren und -Motoren, da keine besondere EMV-Abschirmung der elektrischen Leitung oder zusätzliche EMV-Vorkehrungen für den Frequenzumrichterbetrieb erforderlich sind. Zudem können Leitungslängen zwischen dem FU-BS und dem Ventilator von über 10 Metern realisiert werden.

Welche Schutzfunktionen und Einbaumöglichkeiten bietet der FU-BS 16?

Der Helios FU-BS 16 Frequenzumrichter ist kurzschlussfest und für Umgebungen mit der Schutzart IP54 geeignet, was einen Schutz gegen Staub und Spritzwasser bietet. Für den Motorschutz stehen Anschlussmöglichkeiten für Thermokontakte oder Kaltleiter zur Verfügung. Der Einbau in Schaltschränken ist unter Beachtung der Temperaturbedingungen möglich. Die zulässige Umgebungstemperatur für den Betrieb liegt zwischen -20 und +40 Grad Celsius, wobei ein Betrieb bis +55 Grad Celsius mit Leistungsreduzierung möglich ist.

Technische Daten

• Ausgangsstrom: 16,0 A
• Spannung: 400 V
• Frequenz: 50/60 Hz
• Schutzart: IP54

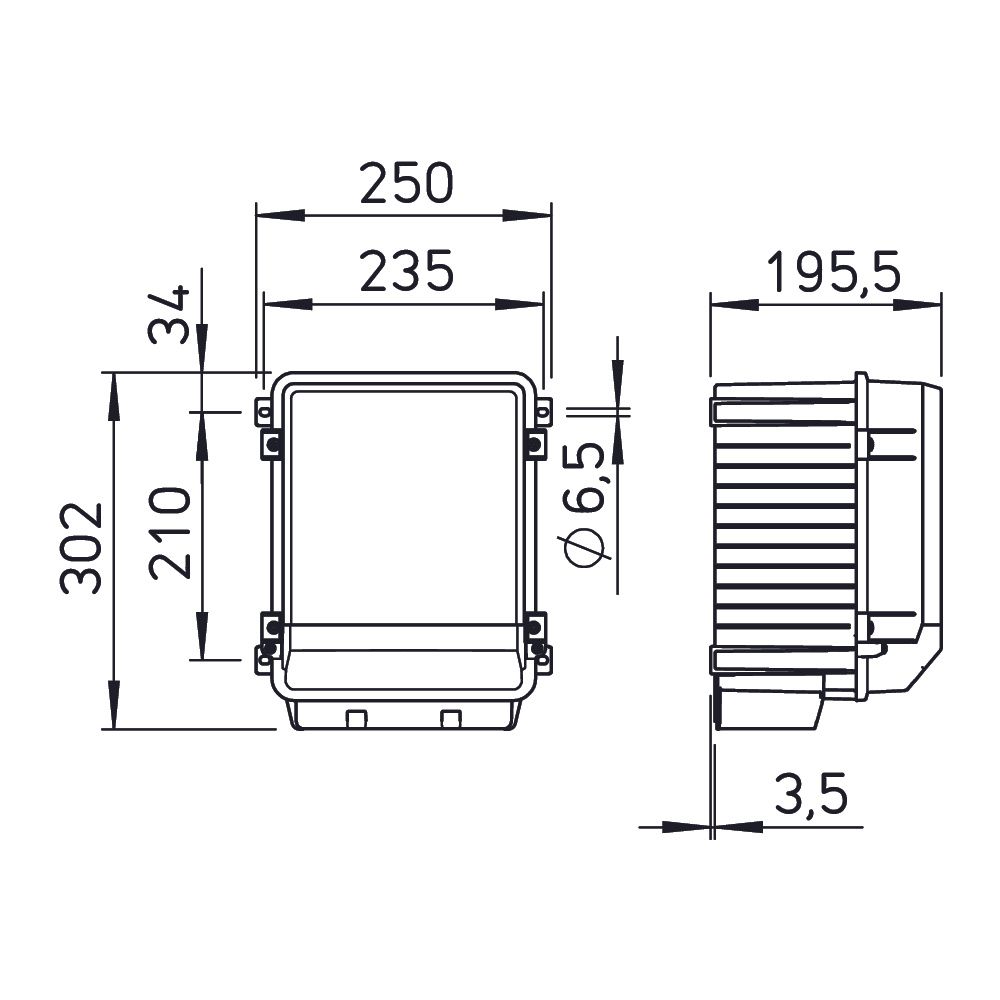

• Abmessungen (H x B x T): 302 x 250 x 196 mm
• Gewicht: 6,9 kg
• Leistungsquerschnitt (Netz/Motor/Kabel): 4 x 1,5 mm²
• Steuersignal: 0-10 V
• Umgebungstemperatur: -20 bis +40 °C

Der Helios FU-BS 16 Frequenzumrichter Basic Sinus 400V, 3PH, 16,0A bietet eine effiziente und geräuscharme Steuerung von Ventilatoren. Mit seinem Ausgangsstrom von 16,0 A, der Schutzart IP54 und der flexiblen Einbaumöglichkeit ist er eine zuverlässige Lösung für vielfältige Anwendungen in der Lüftungstechnik.
