Helios RR EC 160 Radial-Rohrventilator EC, 1-PH 230V regelbar, DN 160, 650m3/h, 100W

Der Helios RR EC 160 Radial-Rohrventilator EC ist ein energieeffizienter und drehzahlsteuerbarer Ventilator, der für die direkte Montage in Rohrsystemen konzipiert wurde. Mit einem Nennweiten-Durchmesser von DN 160, einem Volumenstrom von 650 m³/h bei 0 Pa und einer Leistung von 0,10 kW eignet sich dieses Modell ideal für vielfältige Anwendungen in der Haustechnik, bei denen eine effiziente und geräuscharme Luftförderung erforderlich ist. Das robuste Gehäuse aus verzinktem Stahlblech ist für anspruchsvolle Einsatzbedingungen ausgelegt.

Wie ist der Helios RR EC 160 konstruiert und welche Materialien werden verwendet?

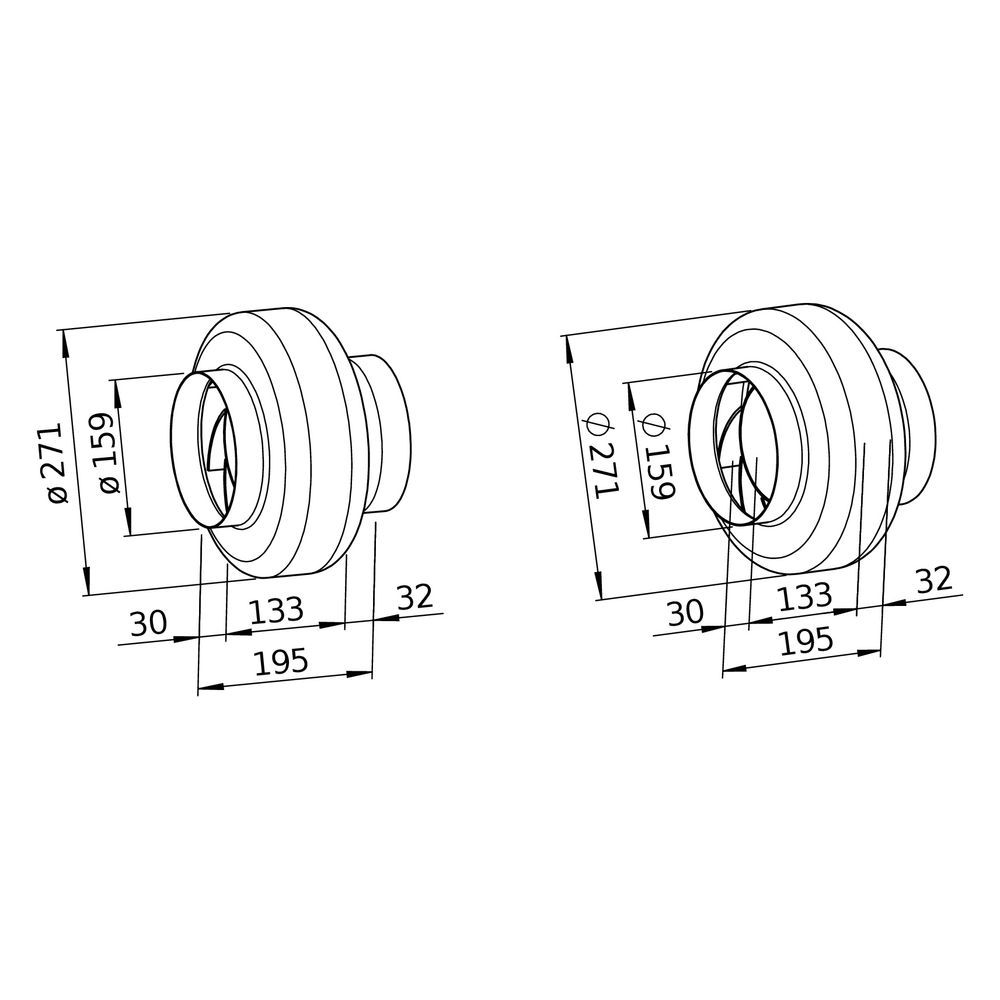

Das Gehäuse des RR EC 160 besteht aus verzinktem Stahlblech, das für den Einsatz unter anspruchsvollen Bedingungen ausgelegt ist. Die saug- und druckseitigen Anschlussmaße sind auf Norm-Rohr-Durchmesser abgestimmt, was eine einfache und sichere Installation ermöglicht. Das Radial-Laufrad verfügt über rückwärts gekrümmte Kunststoffschaufeln, die direkt auf den Motor gepresst und dynamisch ausgewuchtet sind. Diese Bauweise sorgt für einen hohen Wirkungsgrad bei gleichzeitig geringem Geräuschpegel.

Welche Motor- und Steuerungstechnik kommt beim RR EC 160 zum Einsatz?

Der Ventilator ist mit einem energiesparenden EC-Außenläufermotor ausgestattet, der in Schutzart IP 44 ausgeführt ist. Der Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik vor Überhitzung. Die Drehzahl lässt sich stufenlos über ein Potentiometer (PU/PA 10) oder ein Universal-Regelsystem (EUR EC) einstellen, was eine präzise Anpassung an die jeweiligen Anforderungen ermöglicht. Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmenkasten mit der Schutzart IP54, der außen am Gehäuse angebracht ist.

Welche Leistungs- und Betriebsdaten sind für den RR EC 160 relevant?

Der Ventilator erreicht bei einem Druck von 0 Pa einen Volumenstrom von 650 m³/h und kann eine maximale Druckerhöhung von 578 Pa erzeugen. Die Fördermitteltemperatur ist bis zu 60 °C zulässig. Die Drehzahl beträgt 3640 1/min, die Stromaufnahme liegt bei 0,82 Ampere bei einer Spannung von 230 Volt und einer Frequenz von 50/60 Hz. Die Schalleistung beträgt 52 dB(A), der Schalldruck in einem Meter Entfernung 44 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 650 m³/h
• Max. Druckerhöhung: 578 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 3640 1/min
• Aufgenommene Leistung: 0,10 kW
• Gewicht: 2,8 kg
• Schalleistung: 52 dB(A)
• Schalldruck in 1m: 44 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 44

Der Helios RR EC 160 Radial-Rohrventilator überzeugt als leistungsstarke und effiziente Lösung für die Luftförderung in Rohrsystemen. Mit einem Volumenstrom von 650 m³/h, einer aufgenommenen Leistung von 0,10 kW und einem Nennweiten-Durchmesser von DN 160 bietet er eine zuverlässige Performance. Der integrierte EC-Motor ermöglicht eine präzise Drehzahlsteuerung und trägt zu einem energiesparenden und geräuscharmen Betrieb bei.
