Helios GBW Gigabox inkl. Formstück und flexiblen Manschetten, 1-PH regelbar 230V
6 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Volumenstrom
Leistung
Typ
05509
903,40 €
7 - 12 Werktage
1.500 m³/h
105 W
GBW 250/4
05511
1.180,30 €
7 - 12 Werktage
3.100 m³/h
290 W
GBW 355/4
05513
1.415,90 €
7 - 12 Werktage
4.300 m³/h
530 W
GBW 400/4
05515
1.590,10 €
7 - 12 Werktage
4.600 m³/h
664 W
GBW 450/4
05517
2.084,30 €
7 - 12 Werktage
8.321 m³/h
1,50 kW
GBW 500/4
05508
2.423,10 €
7 - 12 Werktage
9.123 m³/h
1,83 kW
GBW 560/4
Beschreibung

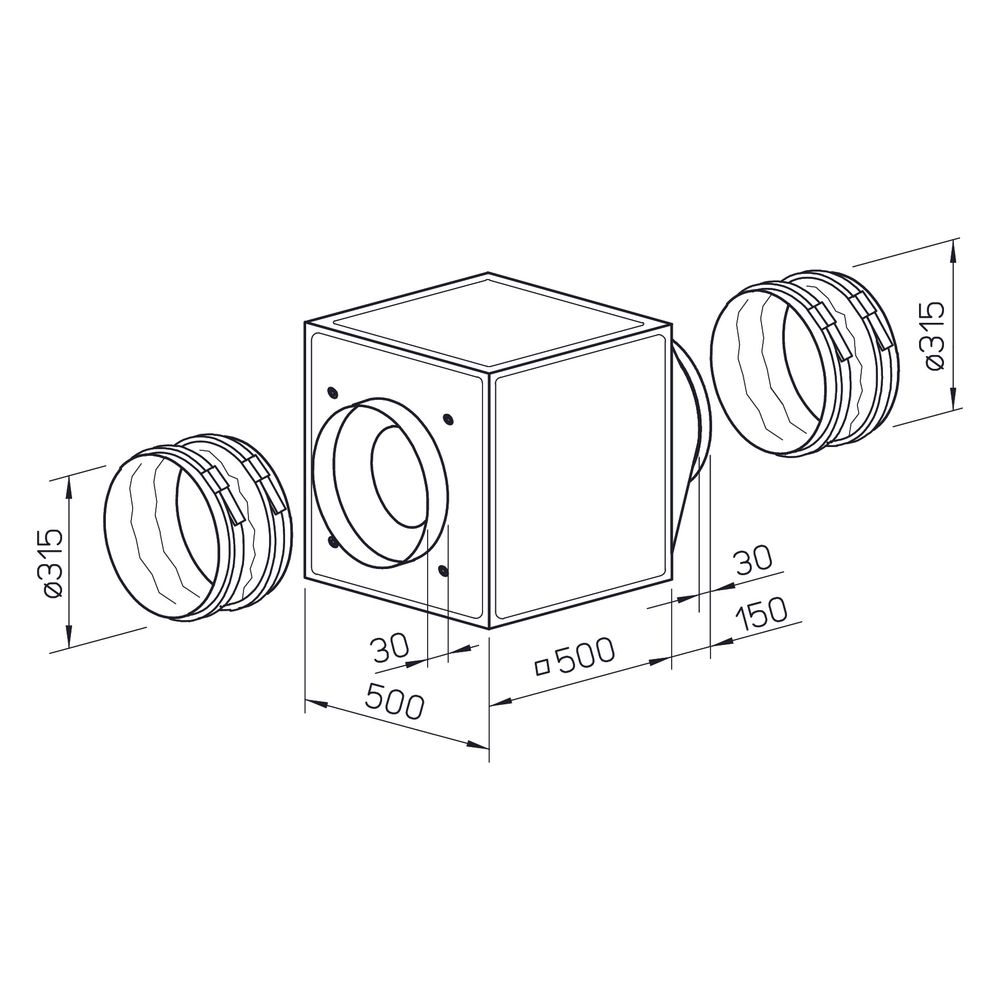

Helios GBW 315/4 Gigabox inkl. Formstück und flexiblen Manschetten, 1-PH regelbar 230V, 1600m3/h, 135W
Die Helios GBW 315/4 Gigabox ist eine kubische Lüftungsbox, die mit druck- und saugseitig verlustarmen Rohranschlussstutzen ausgestattet ist. Sie beinhaltet flexible Manschetten zur Unterbindung von Körperschall und ist einphasig regelbar mit 230V. Mit einem Volumenstrom von 1600 m³/h und einer aufgenommenen Leistung von 135 W eignet sie sich für effiziente Luftförderung in Lüftungsanlagen.
Wie ist die Gigabox konstruiert?
Die Gigabox verfügt über eine selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Die doppelwandigen, 20 mm starken Seitenpaneele bestehen aus verzinktem Stahlblech und sind schall- sowie wärmeisoliert durch eine Auskleidung mit nicht brennbarer Mineralwolle. Die Gehäusepaneele sind variabel einsetzbar und ermöglichen eine optimale Anpassung an bauliche Gegebenheiten. Eine einfache Positionierung wird durch serienmäßige Kranhaken ermöglicht.
Welche Ventilator-Technologie kommt zum Einsatz?
Im Inneren der Gigabox arbeitet ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Kunststoff-Schaufeln auf einer verzinkten Stahlscheibe, das direkt angetrieben wird. Der vibrationsfreie Lauf wird durch eine dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN ISO 1940 T.1 erreicht. Der Antrieb erfolgt über einen Einphasen-Wechselstrom-Außenläufer-Motor in geschlossener, wartungsfreier Bauweise.
Welche Regelungs- und Sicherheitsmerkmale bietet das Gerät?
Die Drehzahl des Ventilators ist durch Spannungsreduzierung steuerbar. Eingebaute Thermokontakte sind mit der Wicklung in Reihe verdrahtet und selbsttätig rückstellend, was zur Betriebssicherheit beiträgt. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung ermöglichen einen zuverlässigen Betrieb. Der Netzanschluss erfolgt über einen im Gerät integrierten Klemmenkasten mit der Schutzart IP54.
Technische Daten
- Volumenstrom bei 0 Pa: 1600 m³/h
- Fördermitteldichte: 1.2 kg/m³
- Fördermitteltemperatur: 55 °C
- Drehzahl: 1325 1/min
- Aufgenommene Leistung: 0,135 kW
- Gewicht: 31 kg
- Schalleistung: 61 dB(A)
- Schalldruck in 4m: 29 dB(A)
- Spannung: 230 Volt
- Stromaufnahme: 0,58 Amp
- Frequenz: 50 Hz
- Isolierklasse: F
- Schutzart: IP 44
Die Helios GBW 315/4 Gigabox bietet eine robuste Bauweise und einen leistungsstarken, wartungsfreien Motor. Mit einem Volumenstrom von 1600 m³/h und einer Leistung von 135 W stellt sie eine effiziente und geräuscharme Lüftungslösung für vielfältige Anwendungen in der Gebäudetechnik dar. Die flexible Anpassung an verschiedene Einbausituationen und die Drehzahlregelbarkeit ergänzen die Funktionalität dieses Geräts.
Lieferumfang
- 1x Helios GBW 315/4 Gigabox
- 1x Formstück
- 1x flexible Manschetten
Technische Daten
| Hersteller-Warengruppe | Rohrventilatoren und Zubehör |
| Hersteller-Produktgruppe | Gigabox |
| Hersteller | Helios |
| Artikelnummer | HELIOS-05510 |
| EAN-13 | 4010184055105 |
| Gewicht | 31 kg |
| WEEE-Nr. | 31687255 |
