Helios KWL-MZB 6 und 1 - 75/125 L90 MultiZoneBox links 90 Grad, 2x 7 Einzelstutzen für Anschluss DN 75, Zu- und Abluft DN 125

Die Helios KWL-MZB 6 und 1 - 75/125 L90 MultiZoneBox links 90 Grad ist eine innovative Einheit, die Volumenstrom-Regelung, Schalldämmung und Luftverteilung für Zu- und Abluft in einem kompakten Gehäuse vereint. Entwickelt für den Einsatz mit gebäudezentralen KWL-Geräten, ermöglicht sie eine geräuschlose und bedarfsgerechte Be- und Entlüftung. Mit ihren 2x 7 Einzelstutzen für den Anschluss DN 75 und Zu- sowie Abluftanschlüssen DN 125 bietet sie flexible Installationsmöglichkeiten für ein breites Anwendungsspektrum.

Welche Funktionen vereint die Helios MultiZoneBox?

Die KWL MultiZoneBox integriert erstmals die Funktionen einer Volumenstrom-Regelung, effektiven Schalldämmung und präzisen Luftverteilung in einem einzigen, kompakten Gehäuse. Diese Kombination ermöglicht eine geräuschlose und bedarfsgerechte Be- und Entlüftung in Verbindung mit einem gebäudezentralen KWL-Gerät. Jede Box verfügt über eine autarke Regelung, die eine individuelle Anpassung der Luftmenge an die jeweiligen Anforderungen der Nutzer ermöglicht.

Wie lässt sich die MultiZoneBox steuern und erweitern?

Die Helios MultiZoneBox lässt sich flexibel steuern. Eine Bedienung ist über ein dezentes ECO-Bedienteil oder ein edles Touch-Bedienelement möglich. Für eine nutzerunabhängige Optimierung der Raumluftqualität kann ein zusätzlicher Mischgassensor (VOC) angeschlossen werden. Darüber hinaus sind digitale Eingänge für externe Ansteuerungen, beispielsweise über eine Gebäudeleittechnik (GLT), vorhanden. Ein potentialfreier Ausgang ermöglicht die Steuerung externer Funktionen wie die Freigabe von Heiz- oder Kühlfunktionen sowie die Meldung von Störungen.

Wie ist die MultiZoneBox konstruiert und montierbar?

Das Gehäuse der Helios KWL MultiZoneBox besteht aus robustem, verzinktem Stahlblech und ist mit vier Befestigungswinkeln ausgestattet. Dies ermöglicht eine flexible Montage an der Wand, sowohl senkrecht als auch waagrecht, oder an der Decke. Die Box ist mit jeweils einer Kammer für Zu- und Abluft ausgestattet. Die Eingangs-Muffen für Ab- und Zuluft haben einen Durchmesser von DN 125. Ausgangsseitig sind sechs Stutzen mit DN 75 im 90-Grad-Winkel angeordnet. Zusätzlich steht je Luftseite eine weitere seitliche Anschlussmöglichkeit für DN 75 zur Verfügung.

Technische Daten

• Einsatzbereich: 40 m³/h - 220 m³/h
• Leistungsaufnahme: 6 Watt
• Spannung: 230 V / 50 Hz

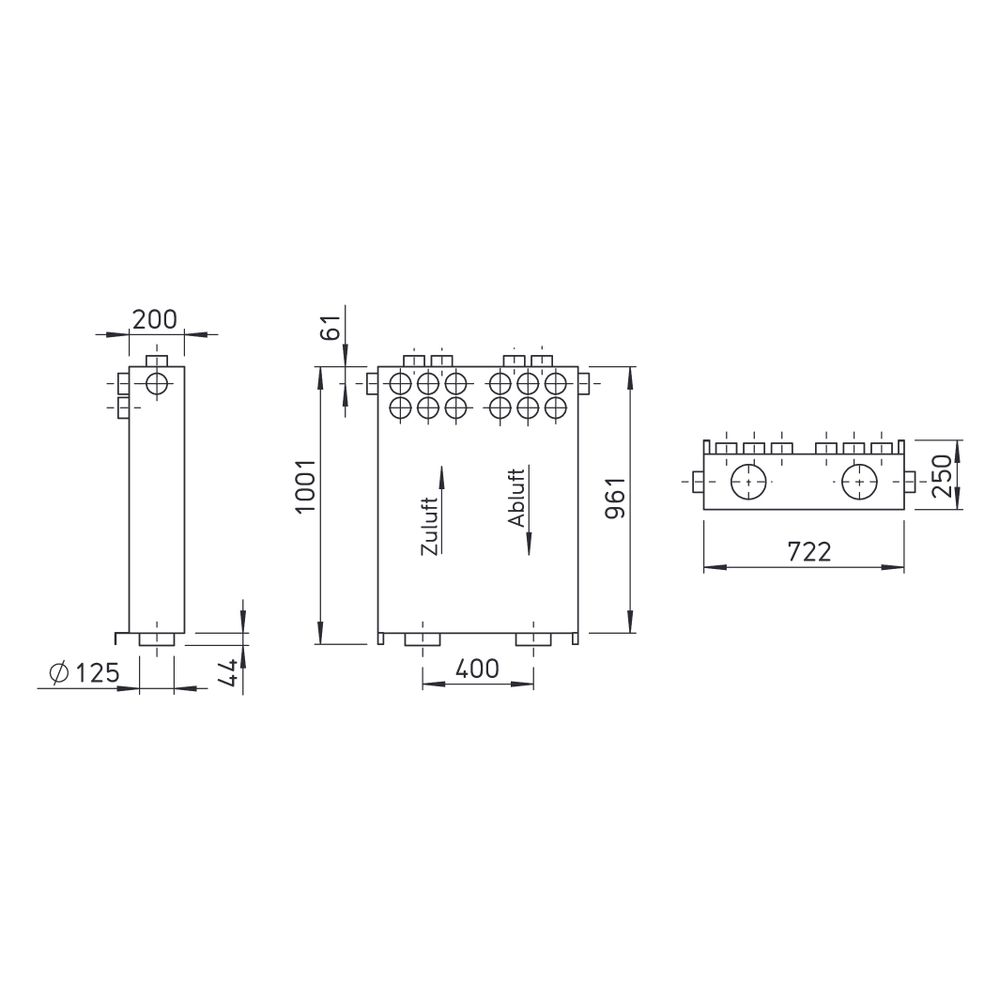

• Maße (B x H x T): 722 x 1001 x 200 mm
• Gewicht: 25 kg
• Gehäusematerial: Verzinktes Stahlblech
• Eingangs-Muffen Zu-/Abluft: DN 125
• Ausgangsstutzen: 6x DN 75 (90 Grad Winkel)
• Zusätzliche Anschlussmöglichkeit: 1x DN 75 je Luftseite

Die Helios KWL-MZB 6 und 1 - 75/125 L90 MultiZoneBox links 90 Grad stellt eine effiziente und geräuscharme Lösung für die bedarfsgerechte Be- und Entlüftung dar. Mit einem Einsatzbereich von 40 m³/h bis 220 m³/h und einer Leistungsaufnahme von nur 6 Watt trägt sie zur Optimierung der Raumluftqualität bei und lässt sich flexibel in moderne KWL-Anlagen integrieren.
