Helios KRW 180/2/30/15 Kanalventilator schwenkout 1-PH 230V, 540m3/h, 64W

Der Helios KRW 180/2/30/15 Kanalventilator ist ein robuster und servicefreundlicher Radialventilator, der für die direkte Montage in rechteckige Kanalsysteme konzipiert wurde. Mit einem Volumenstrom von 540 m³/h und einer Leistung von 0,064 kW eignet sich dieses 1-phasige Gerät für vielfältige Anwendungen. Die ausschwenkbare Ventilator-Einheit ermöglicht eine einfache Wartung und trägt zur platzsparenden Bauweise bei.

Welche Konstruktionsmerkmale zeichnen den Kanalventilator aus?

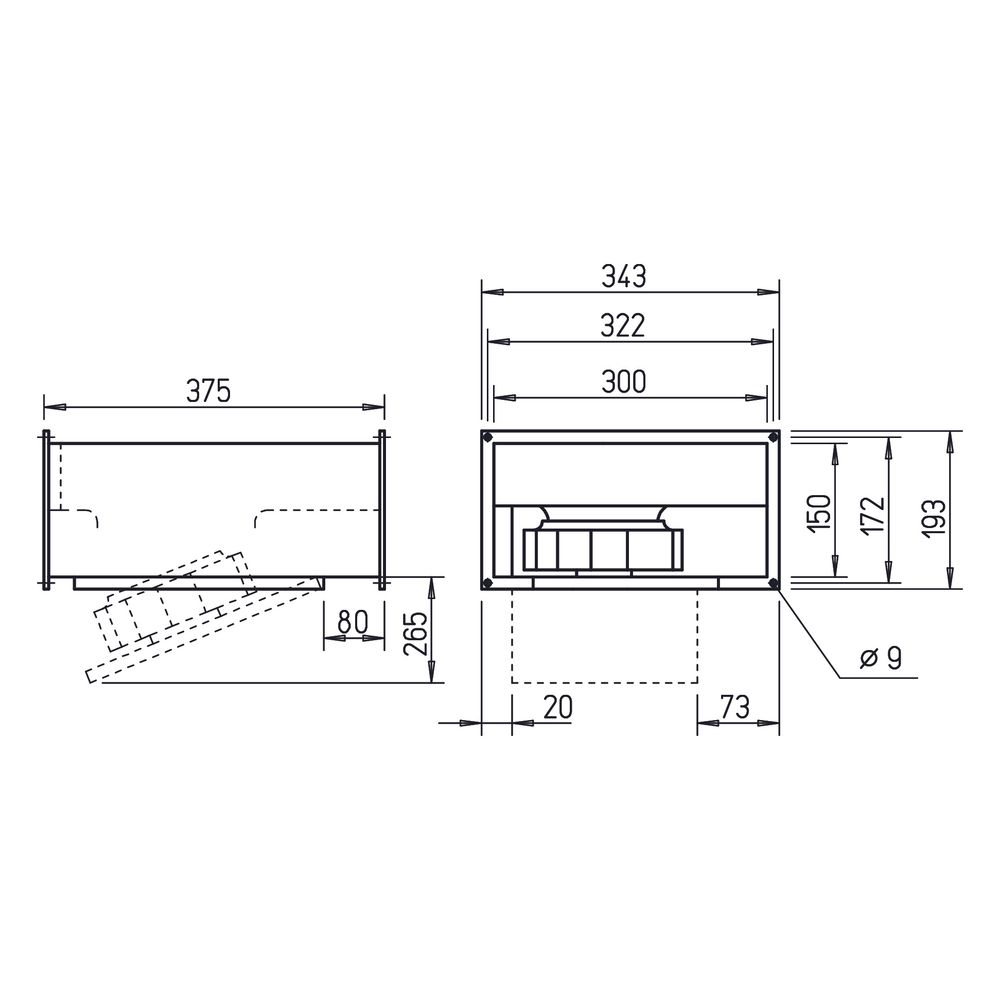

Das Gehäuse des Kanalventilators besteht aus verzinktem Stahlblech und ist beidseitig mit genormten Kanal-Flanschprofilen ausgestattet, was eine einfache Integration in rechteckige Kanalsysteme ermöglicht. Die Bauweise ist raumsparend und servicefreundlich, da die Motor-Laufrad-Einheit vollständig ausschwenkbar ist. Dies erleichtert Inspektions- und Wartungsarbeiten erheblich. Das Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln ist aus Kunststoff und verzinktem Stahl gefertigt und sorgt für eine effiziente Luftförderung.

Wie ist der Antrieb des Kanalventilators gestaltet?

Der Antrieb erfolgt über einen wartungsfreien Einphasen-Wechselstrom-Außenläufer-Motor in geschlossener Bauweise. Die Wicklung ist mit einer Feuchteschutzimprägnierung versehen. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zu einer langen Lebensdauer bei. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 DIN ISO 1940 T.1 sichergestellt.

Welche Regelungs- und Sicherheitsfunktionen bietet der Ventilator?

Die Drehzahl des Kanalventilators lässt sich flexibel mittels eines 5-Stufentrafos oder elektronisch stufenlos regeln. Zum Schutz des Motors sind eingebaute, selbsttätig rückstellende Thermokontakte vorhanden, die mit der Wicklung in Reihe verdrahtet sind. Der Netzanschluss erfolgt an einem vormontierten Klemmenkasten mit der Schutzart IP 44.

Technische Daten

• Volumenstrom bei 0 Pa: 540 m³/h
• Fördermitteltemperatur: 70/70 °C
• Drehzahl: 2460 1/min
• Aufgenommene Leistung: 0,064 kW
• Gewicht: 5,5 kg
• Schalleistung: 71 dB(A)
• Schalldruck in 4m: 48 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,35 Amp
• Schutzart: IP 44

Der Helios KRW 180/2/30/15 Kanalventilator stellt eine effiziente und servicefreundliche Lösung für die Kanallüftung dar. Mit einem Volumenstrom von 540 m³/h und einer Leistungsaufnahme von 0,064 kW ist er für vielfältige Anwendungen geeignet. Die robuste Bauweise aus verzinktem Stahlblech, die ausschwenkbare Motor-Laufrad-Einheit und die flexible Drehzahlregelung machen ihn zu einer zuverlässigen Komponente für rechteckige Kanalsysteme. Dank der Schutzart IP 44 und integrierten Thermokontakten ist ein sicherer Betrieb sichergestellt.
