Helios VDD 560/6 T120 Vertikal-Dachventilator 3-PH 400V, 6-polig, bis 120 Grad Fördermitteltemperatur, 12000m3/h, 1,64kW

Der Helios VDD 560/6 T120 Vertikal-Dachventilator ist eine leistungsstarke Lösung für die vertikale Entlüftung. Dieser 3-phasige 400V-Ventilator mit 6-poligem Motor ist für Fördermitteltemperaturen von bis zu 120 °C ausgelegt. Er erreicht einen Volumenstrom von 12.000 m³/h und eine aufgenommene Leistung von 1,64 kW. Die einfache Positionierung wird durch einen serienmäßigen Krankhaken ab Baugröße 450 unterstützt.

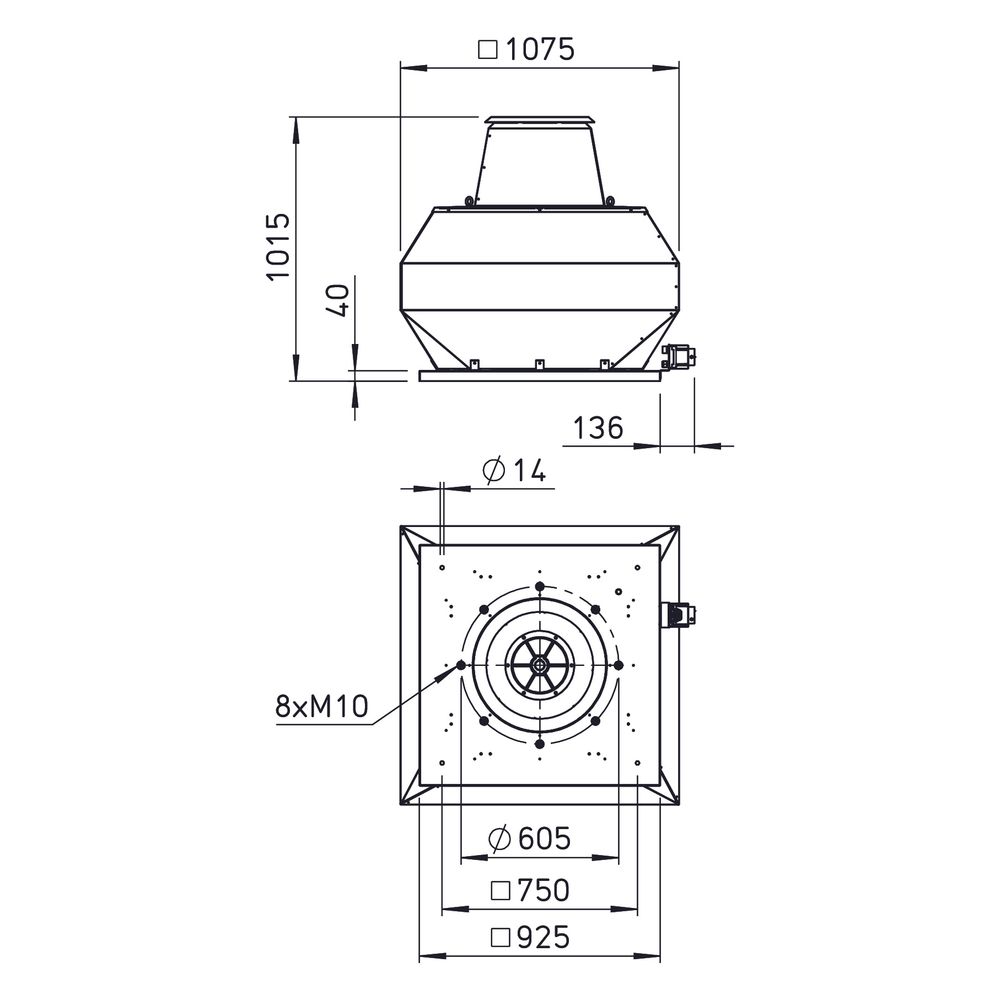

Wie ist das Gehäuse des Helios VDD 560/6 T120 konstruiert?

Das Gehäuse des Helios VDD 560/6 T120 besteht aus seewasserbeständigem Aluminium und ist mit einem integrierten Eingriffsschutz ausgestattet. Das wirkungsgradoptimierte Design ermöglicht eine effiziente Luftführung und hohe Betriebssicherheit.

Welche Motor- und Laufradtechnik kommt zum Einsatz?

Der Ventilator ist mit einem drehzahlsteuerbaren IEC-Normmotor in geschlossener Bauart (IP 55) ausgestattet, der über eine Eigenbelüftung verfügt. Das Hochleistungs-Radiallaufrad aus Aluminium besitzt rückwärts gekrümmte Schaufeln und ist dynamisch nach DIN ISO 1940-1 gewuchtet. Diese Komponenten sorgen für eine effiziente und zuverlässige Luftförderung.

Wie sind der elektrische Anschluss und die Wartung gestaltet?

Für den elektrischen Anschluss ist ein serienmäßiger außenliegender Revisionsschalter mit Schutzart IP 65 vorhanden. Das Gerät ist auf einen geringen Wartungsaufwand ausgelegt.

Welche Leistungsdaten bietet der Dachventilator?

Der Helios VDD 560/6 T120 erreicht einen Volumenstrom von 12.000 m³/h bei 0 Pa und eine maximale Druckerhöhung von 545 Pa. Die maximale Fördermitteltemperatur beträgt 120 °C. Die Nenndrehzahl liegt bei 965 1/min, die aufgenommene Leistung bei 1,640 kW. Das Gerät wiegt 92 kg. Die Schalleistung beträgt 77 dB(A), der Schalldruck in 4 m Entfernung 60 dB(A). Die elektrische Versorgung erfolgt über 400 Volt Drehstrom bei einer Stromaufnahme von 3,55 Amp. Die Schutzart ist IP 55 und die Temperaturklasse T120.

Technische Daten

• Volumenstrom bei 0 Pa: 12.000 m³/h
• Max. Druckerhöhung: 545 Pa
• Max. Fördermitteltemperatur: 120 °C
• Aufgenommene Leistung: 1,640 kW
• Nenndrehzahl: 965 1/min
• Gewicht: 92 kg
• Schalleistung: 77 dB(A)
• Schalldruck in 4 m: 60 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 55

Der Helios VDD 560/6 T120 Vertikal-Dachventilator bietet eine robuste und effiziente Lösung für anspruchsvolle Lüftungsaufgaben. Mit seiner Fähigkeit, Fördermitteltemperaturen bis 120 °C zu bewältigen, einem Volumenstrom von 12.000 m³/h und einer Leistung von 1,64 kW, ist dieses Modell für den Einsatz in Umgebungen mit hohen Anforderungen an die Abluftführung konzip.
