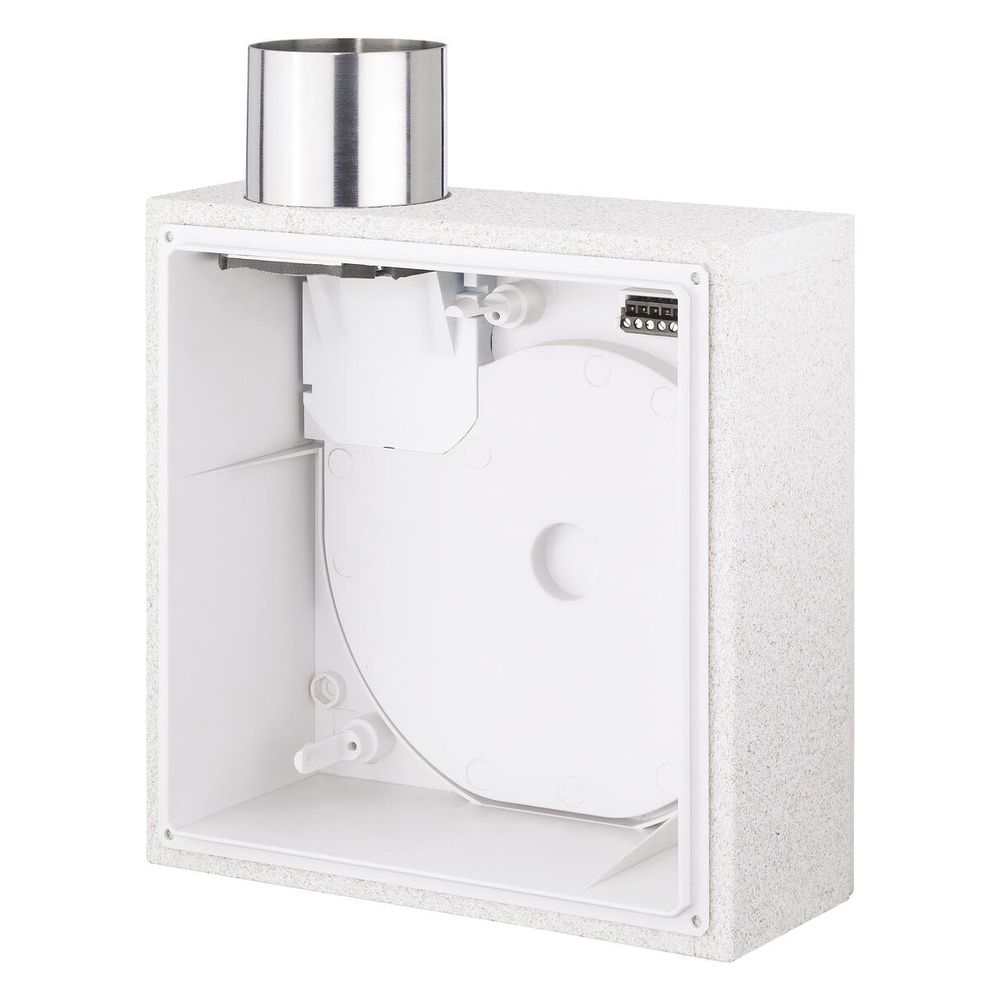

Helios ELS-GUB UP-Gehäuse mit Brandschutzabsperrklappe und -ummantelung K90
Das Helios ELS-GUB UP-Gehäuse mit Brandschutzabsperrklappe und -ummantelung K90 ist ein Unterputzgehäuse in Flachbauweise. Es ist mit einer Brandschutz-Ummantelung (K90, 18017) ausgestattet und dient zur Aufnahme eines ELS-Ventilatoreinsatzes. Dieses Gehäuse eignet sich für den Einbau in Lüftungsschächte, Vorwandsysteme, Wände oder Decken mit Brandschutzklassifikation und ermöglicht die Lüftung von Küche, Bad oder WC.
Welche Brandschutzmerkmale bietet das ELS-GUB Unterputzgehäuse?
Das Unterputzgehäuse verfügt über eine wartungsfreie Brandschutz-Absperrvorrichtung (K90, 18017) und eine Brandschutz-Ummantelung (K90, 18017). Eine Verriegelung bei Schmelzlotauslösung ist integriert. Die wartungsfreie, luftdichte Metall-Rückluftsperrklappe aus rostfreiem Edelstahl erfüllt zudem die Anforderungen einer Kaltrauch-Absperrklappe. Die allgemeine bauaufsichtliche DIBt-Zulassung Nr. Z-51.1-193 bestätigt die Eignung für Brandschutzanwendungen.
Wie flexibel ist die Installation des ELS-GUB Unterputzgehäuses?
Das Gehäuse ist für den Unterputz-Einbau in Wand, Decke und K90 qualifizierte Lüftungsschächte konzipiert. Es kann in Lüftungsschächte, Vorwandsysteme, Wände oder Decken mit Brandschutzklassifikation eingebaut werden. Für eine flexible Ausrichtung ist das Gehäuse um 90 Grad nach links oder rechts drehbar. Der komfortable Elektro-Anschluss wird durch eine entnehmbare Steckverbindung vereinfacht. Für die Rohbauphase wird ein Putzdeckel mitgeliefert. Es ermöglicht den Anschluss von einem oder zwei Geräten pro Etage und ist für Gebäude mit bis zu 20 Vollgeschossen geeignet.
Für welche Anwendungen ist das ELS-GUB Gehäuse geeignet?
Das Gehäuse ist zur Lüftung von Küche, Bad oder WC vorgesehen. Es verfügt über einen Metall-Ausblasstutzen (DN 80 mm) oben. Für Wohnungsküchen wird ein Ventilator-Einsatz mit 100 m³/h empfohlen.
Technische Daten

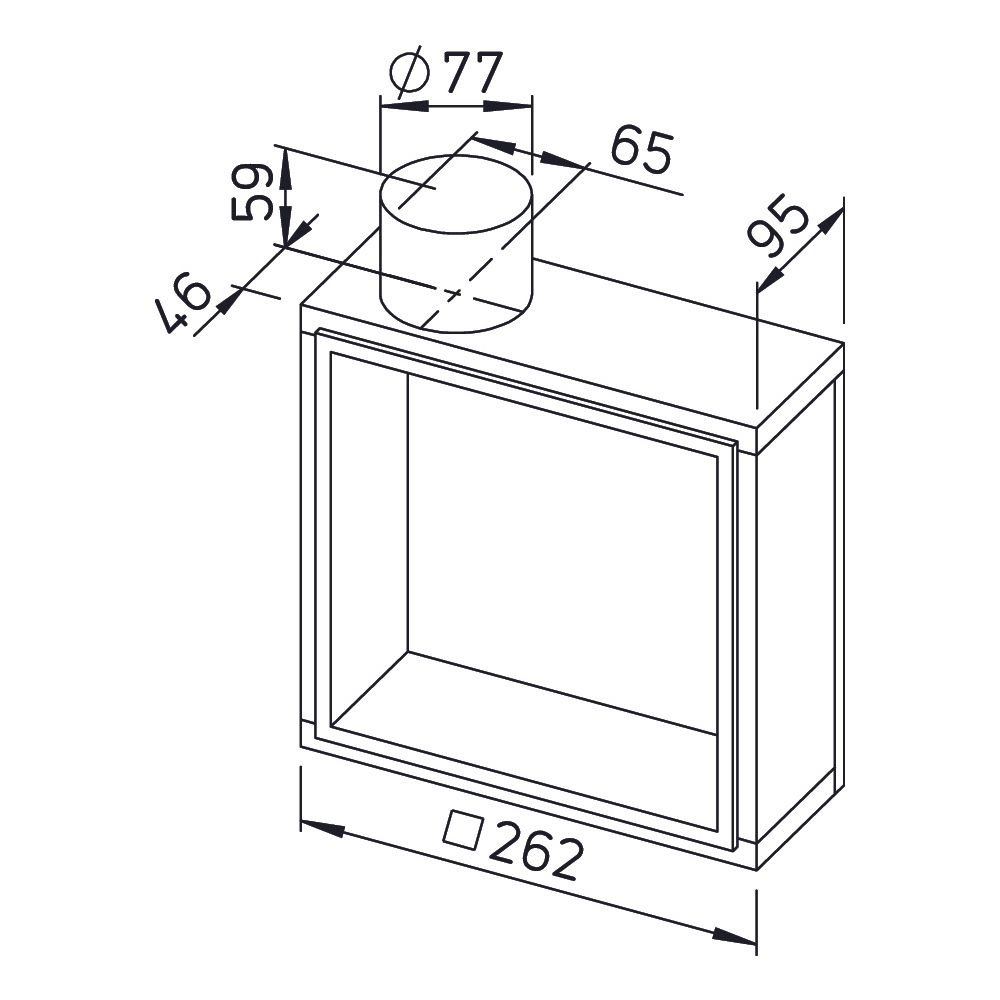

- Maße (B x H x T): 262 x 262 x 95 mm
- Brandschutzklassifikation: K90 (18017)
- Ausblasstutzen Durchmesser: DN 80 mm
- Rückluftsperrklappe: Metall, rostfreier Edelstahl, luftdicht
- Drehbarkeit: 90 Grad nach links oder rechts
- DIBt-Zulassung: Nr. Z-51.1-193
- Empfohlene Ventilatorleistung (Wohnungsküchen): 100 m³/h
Das Helios ELS-GUB UP-Gehäuse mit Brandschutzabsperrklappe und -ummantelung K90 bietet eine sichere und flexible Lösung für den Unterputz-Einbau in brandschutzrelevanten Lüftungssystemen. Mit seiner K90 Brandschutz-Ummantelung, der wartungsfreien Absperrvorrichtung und der DIBt-Zulassung Nr. Z-51.1-193 stellt es eine zuverlässige Komponente für die Lüftung von Küche, Bad und WC dar. Die kompakten Maße von 262 x 262 x 95 mm und die einfache Montage durch drehbare Bauweise und entnehmbare Steckverbindung unterstützen eine effiziente Installation.
Lieferumfang
- 1x Helios ELS-GUB Unterputzgehäuse
- 1x Putzdeckel
Technische Daten
| Hersteller-Warengruppe | ELS-Geräte |
| Hersteller-Produktgruppe | Zubehör für ELS |
| Hersteller | Helios |
| Artikelnummer | HELIOS-08112 |
| EAN-13 | 4010184081128 |
| Gewicht | 1 kg |
| WEEE-Nr. | 31687255 |
