Helios SDE 125 Flexibler Rohrschalldämpfer elastisch DN 125, Länge 1m

Der Helios SDE 125 ist ein flexibler Rohrschalldämpfer mit einer Nennweite von DN 125 und einer Länge von 1 Meter. Er wurde speziell für die effektive Reduzierung von Schallübertragungen in Lüftungsanlagen entwickelt. Seine robuste und elastische Bauweise macht ihn ideal für den Einsatz in KWL-Systemen und anderen Anwendungen, bei denen eine zuverlässige Schalldämmung erforderlich ist.

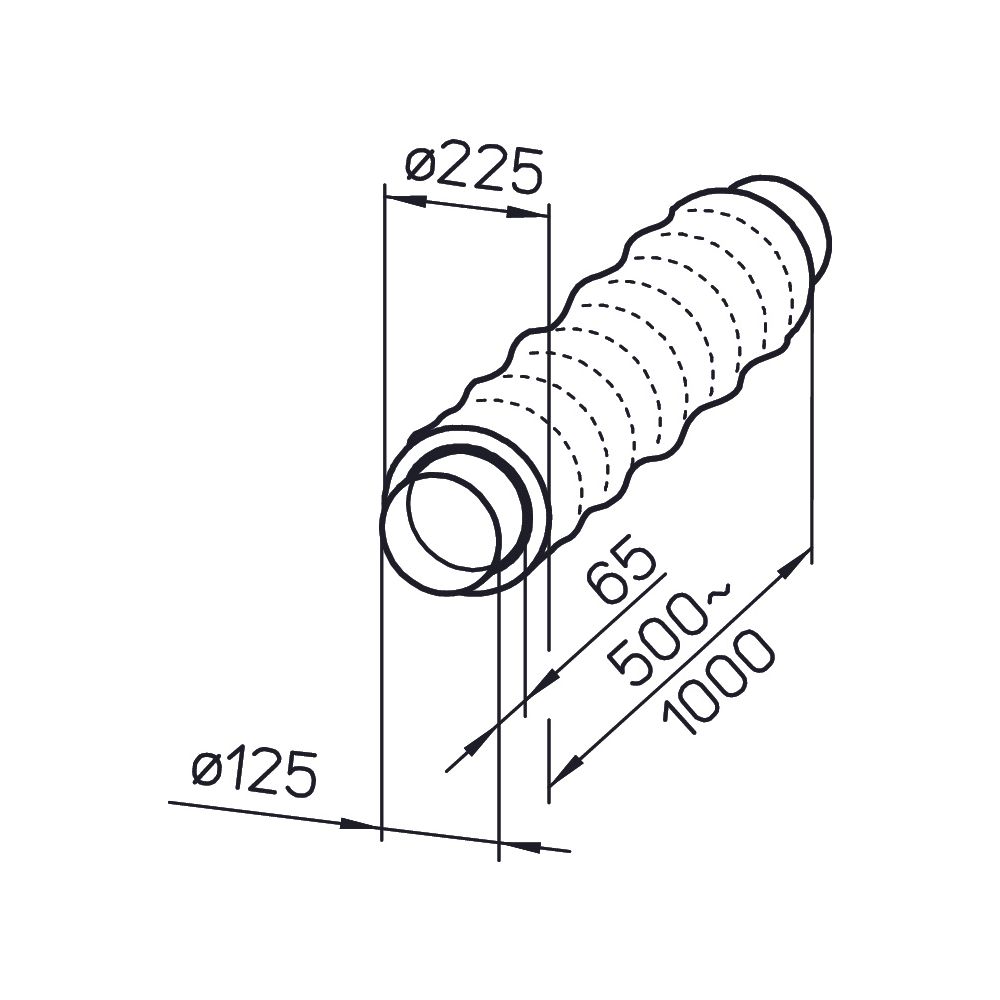

Wie ist der SDE 125 aufgebaut?

Dieser flexible Rohrschalldämpfer besteht aus einem robusten Aluminiumrohr. Im Inneren befindet sich eine perforierte Auskleidung, die mit einer harzgebundenen Schalldämmpackung von etwa 50 mm Stärke versehen ist. Die Materialkombination aus Aluminium, Polyester, EPDM-Gummi und nichtbrennbarer Mineralwolle ermöglicht eine dauerhafte Elastizität und eine hohe Dämpfungsleistung.

Welche Anschlussmöglichkeiten bietet der Rohrschalldämpfer?

Der SDE 125 verfügt beidseitig über Steckstutzen, die mit einem Dichtring ausgestattet sind. Diese ermöglichen ein einfaches Einschieben in das vorhandene Rohrsystem. Alternativ kann der Schalldämpfer mittels einer Befestigungsmanschette (BM) an Ventilatoren oder weiteren Rohrelementen angeschlossen werden, was eine flexible Integration in verschiedene Lüftungssysteme erlaubt.

Welche Schalldämpfung bietet der SDE 125?

Die Einfügungsdämpfung (IL) des Rohrschalldämpfers variiert je nach Frequenz und wird in dB(A) angegeben. Bei 63 Hz beträgt die Dämpfung 5 dB(A), bei 125 Hz 32 dB(A), bei 250 Hz 42 dB(A), bei 500 Hz 45 dB(A), bei 1 kHz 46 dB(A), bei 2 kHz 50 dB(A), bei 4 kHz 42 dB(A) und bei 8 kHz 41 dB(A). Diese Werte belegen eine hohe Wirksamkeit, insbesondere in den mittleren und hohen Frequenzbereichen.

Was ist bei der Anlagenplanung zu beachten?

Bei der Berechnung der Lüftungsanlage ist zu berücksichtigen, dass der SDE 125 einen vierfachen Rohrreibungswiderstand im Vergleich zu einem glatten Rohr aufweist. Dieser Faktor sollte bei der Auslegung der Anlage einkalkuliert werden, um eine optimale Leistung und Effizienz des Gesamtsystems sicherzustellen.

Technische Daten

• Typ: SDE 125
• Nennweite: DN 125
• Länge: 1 m
• Werkstoffe: Aluminium, Polyester, EPDM-Gummi, nichtbrennbare Mineralwolle
• Stärke Schalldämmpackung: ca. 50 mm
• Einfügungsdämpfung IL bei 63 Hz: 5 dB(A)
• Einfügungsdämpfung IL bei 125 Hz: 32 dB(A)
• Einfügungsdämpfung IL bei 250 Hz: 42 dB(A)
• Einfügungsdämpfung IL bei 500 Hz: 45 dB(A)
• Einfügungsdämpfung IL bei 1 kHz: 46 dB(A)
• Einfügungsdämpfung IL bei 2 kHz: 50 dB(A)
• Einfügungsdämpfung IL bei 4 kHz: 42 dB(A)
• Einfügungsdämpfung IL bei 8 kHz: 41 dB(A)

Der Helios SDE 125 Flexibler Rohrschalldämpfer bietet eine effektive und robuste Lösung zur Geräuschreduzierung in Lüftungsanlagen. Seine Bauweise aus flexiblem Aluminiumrohr und die 50 mm starke Schalldämmpackung ermöglichen eine hohe Einfügungsdämpfung, die bei 2 kHz bis zu 50 dB(A) erreicht. Mit seiner Nennweite von DN 125 und der Länge von 1 Meter lässt sich dieser elastische Schalldämpfer vielseitig in KWL-Systeme integrieren und trägt maßgeblich zu einem ruhigeren Betrieb bei.
