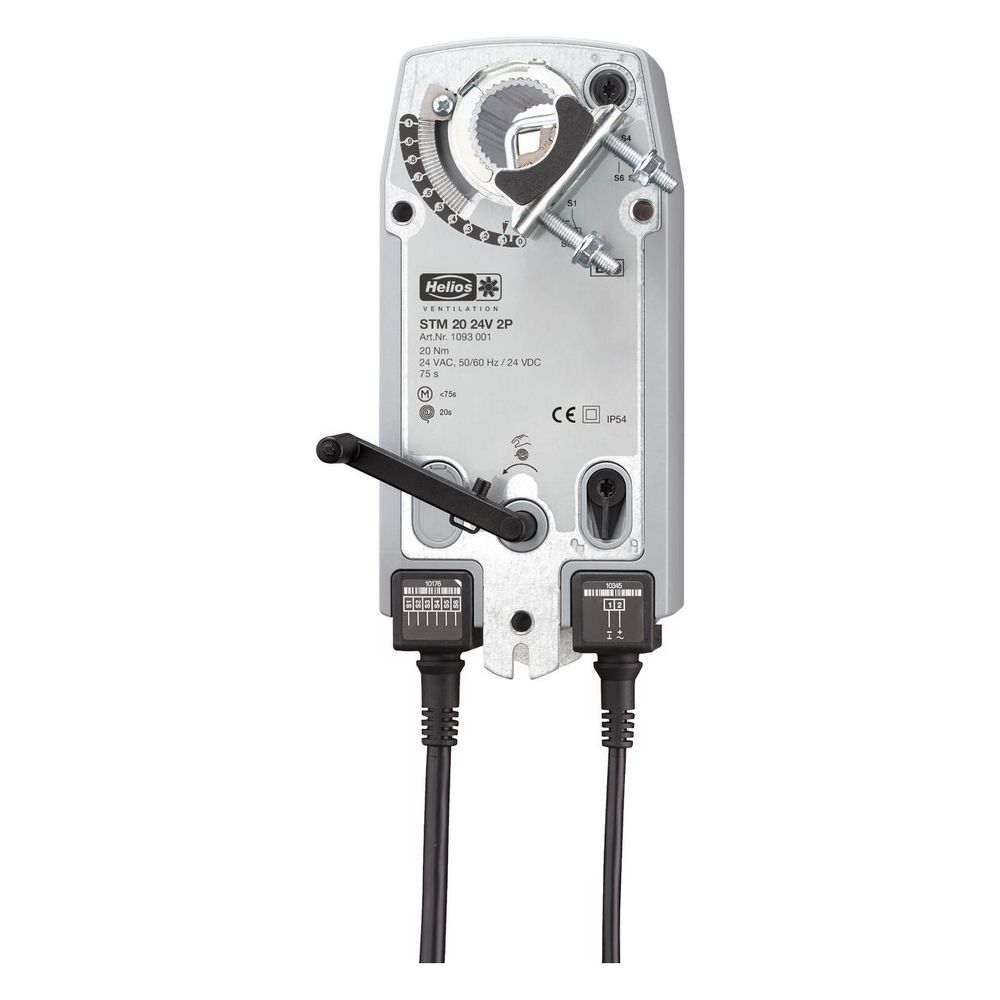

Helios STM 20 24V 2P Klappen-Stellmotor, 20Nm 24V DC, IP 54 Federrücklauf, Hilfsschalter

Der Helios STM 20 24V 2P Klappen-Stellmotor ist ein elektrischer Stellmotor mit Federrücklauf, der für das präzise Öffnen und Schließen von Verschlussklappen JVK konzipiert wurde. Mit einem Drehmoment von 20 Nm, einer Nennspannung von 24 V DC und der Schutzart IP 54 bietet er eine zuverlässige und wartungsfreie Lösung für Lüftungs- und Klappensteuerungen in Gebäuden. Die integrierten Hilfsschalter ermöglichen eine flexible Rückmeldung der Klappenpositionen.

Wie funktioniert der Helios STM 20 24V 2P Klappen-Stellmotor?

Der Stellmotor arbeitet mit einem elektrischen Antrieb, der die Klappenachse direkt über eine Steckfunktion betätigt. Er ist überlastsicher und wartungsfrei ausgelegt. Im Falle eines Stromausfalls oder bei Abschaltung führt der Federrücklauf die Klappe automatisch in die Ausgangsposition zurück. Die Laufzeit des Motors beträgt 75 Sekunden, während der Federrücklauf in 20 Sekunden erfolgt. Eine manuelle Betätigung und Fixierung ist mittels Handkurbel und Verriegelungsschalter möglich, was eine flexible Bedienung auch ohne Stromversorgung ermöglicht.

Welche Steuerungs- und Sicherheitsfunktionen sind integriert?

Der STM 20 24V 2P verfügt über zwei integrierte Hilfsschalter, die als potentialfreie Meldekontakte fungieren. Diese ermöglichen eine flexible Rückmeldung der Klappenpositionen "auf" und "zu" und sind beliebig einstellbar. Die Meldekontakte sind als 2 x EPU ausgeführt und unterstützen eine Spannung von 250 V AC bei 1 mA bis 3 A (0,5 A induktiv). Zusätzlich ist der Stellmotor mit einer Verdrehsicherung, einer mechanischen Stellungsanzeige und einem beigefügten Drehwinkelbegrenzer ausgestattet, die eine sichere und genaue Positionierung der Klappe unterstützen.

Wie erfolgt die Montage und der elektrische Anschluss?

Die Direktmontage des Stellmotors erfolgt einfach über die Steckfunktion auf der Klappenachse. Er ist für die Montage auf runden Klappenachsen mit einem Durchmesser von 10 bis 25 mm sowie auf quadratischen Achsen mit einer Kantenlänge von 10 bis 18 mm geeignet. Der elektrische Anschluss des Stellmotors erfolgt über ein 1 Meter langes Kabel mit 2 x 0,75 mm² Leitungsquerschnitt. Die Meldekontakte sind über ein separates 1 Meter langes Kabel mit 6 x 0,75 mm² angeschlossen. Die Schutzart IP 54 ermöglicht den Schutz vor Staub und Spritzwasser.

Technische Daten

• Nennspannung: AC 24 V, 50/60 Hz, DC 24 V
• Drehmoment: 20 Nm
• Laufzeit Motor: 75 s
• Laufzeit Federrücklauf: 20 s
• Potentialfreie Meldekontakte: 2 x EPU, 250 V AC / 1 mA bis 3 A (0,5 A induktiv)
• Schutzklasse: III
• **Maße (BxHxT): 98 x 214 x 93 mm
• Gewicht: ca. 2,30 kg
• Montageachsen: rund 10 - 25 mm Durchmesser, quadratisch 10 - 18 mm Kantenlänge
• Anschluss Stellmotor: Kabellänge 1 m, 2 x 0,75 mm²
• Anschluss Meldekontakte: Kabellänge 1 m, 6 x 0,75 mm²

Der Helios STM 20 24V 2P Klappen-Stellmotor bietet eine zuverlässige und wartungsfreie Lösung für die präzise Steuerung von Verschlussklappen. Mit einem Drehmoment von 20 Nm und einer Nennspannung von 24 V DC stellt er präzise Bewegungen sicher. Der integrierte Federrücklauf und die Hilfsschalter erhöhen die Betriebssicherheit und ermöglichen eine flexible Systemintegration. Die robuste Bauweise mit Schutzart IP 54 macht ihn zu einer langlebigen Komponente in Lüftungssystemen.

Lieferumfang

• 1x Helios STM 20 24V 2P Klappen-Stellmotor
• 1x Drehwinkelbegrenzer
