Helios HQD 355/2 EX Axial-Hochleistungsventilator 3-PH 400V, EX-geschützt, 5910m3/h, 550W, mit Gitter

Der Helios HQD 355/2 EX Axial-Hochleistungsventilator ist ein direkt angetriebener Ventilator, der speziell für den Einsatz in explosionsgefährdeten Bereichen konzipiert wurde. Dieses Modell ist explosionsgeschützt gemäß ATEX II 2G c IIB + H2 T3 Gb und bietet einen hohen Volumenstrom von 5910 m³/h bei einer aufgenommenen Leistung von 0,55 kW. Er ist für den 3-Phasen-Betrieb mit 400V ausgelegt und wird mit einem Schutzgitter geliefert.

Wie ist der Helios HQD 355/2 EX konstruiert?

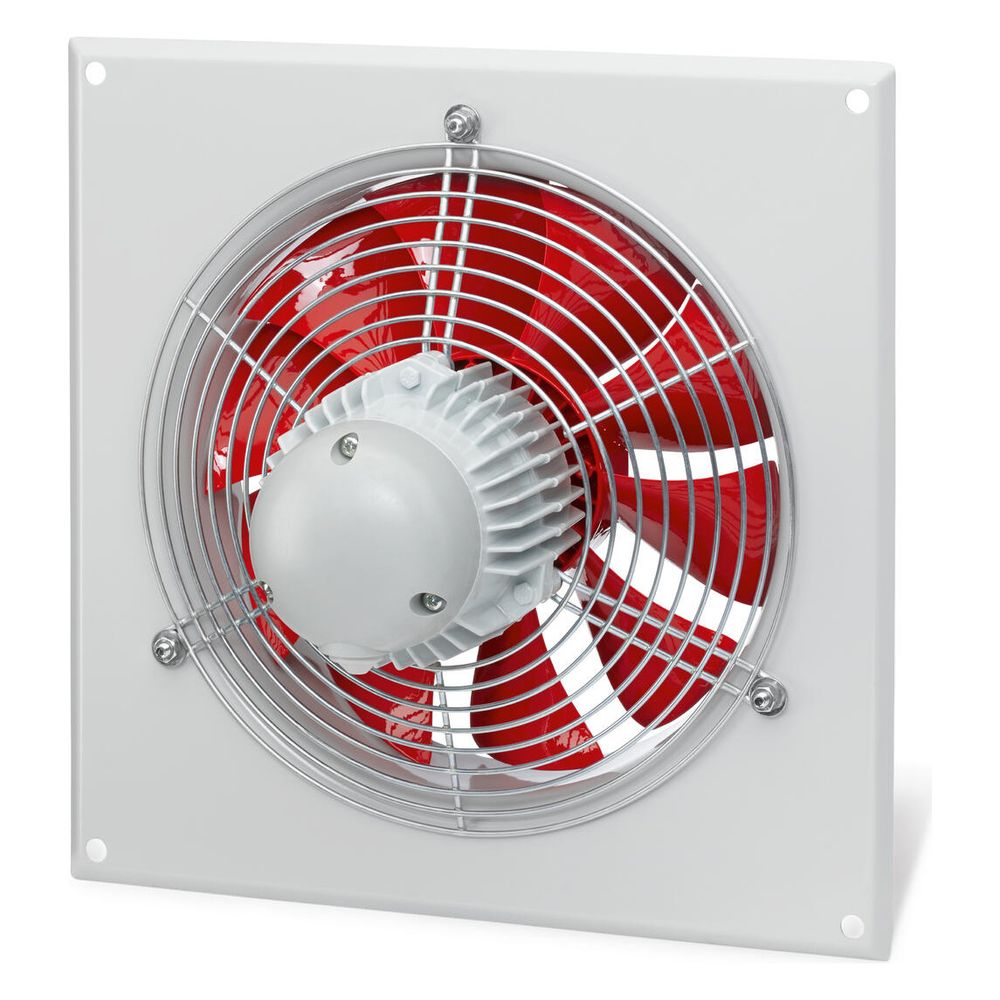

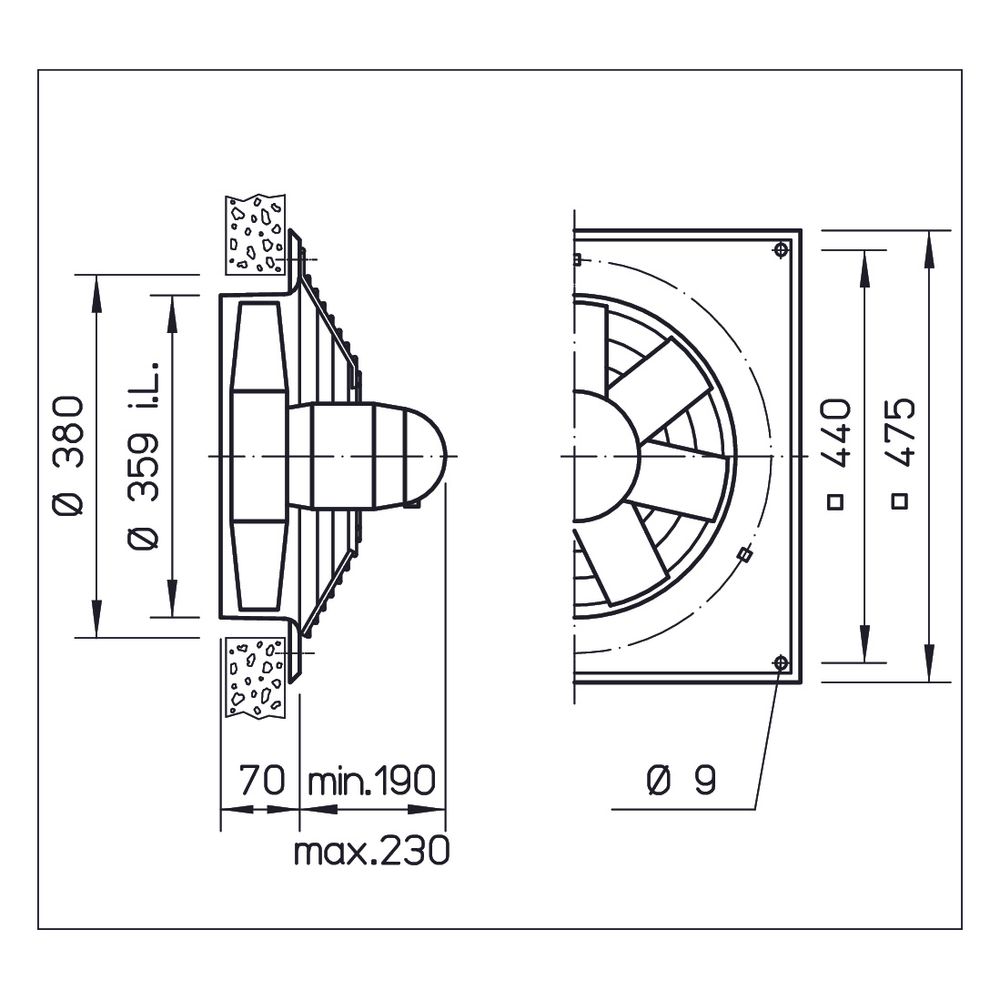

Der Ventilator verfügt über eine quadratische Einbauplatte aus verzinktem Stahlblech mit einer angeformten Einströmdüse. Das Laufrad ist mit sieben Schaufeln aus Thermoplast ausgestattet, die zu einem hohen Wirkungsgrad und einem niedrigen Betriebsgeräusch beitragen. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Motor- und Betriebseigenschaften bietet der Ventilator?

Der HQD 355/2 EX ist mit einem wartungsfreien Drehstrom-Kurzschlussläufer-Motor in geschlossener Bauweise ausgestattet. Die gedichteten, geräuscharmen Kugellager sind mit Langzeitschmierung versehen. Der Ventilator ist nicht regelbar und arbeitet mit einer Drehzahl von 2900 1/min bei einer Spannung von 400 Volt und einer Frequenz von 50 Hz.

Für welche Umgebungen ist der Ventilator geeignet?

Dieser Axial-Hochleistungsventilator ist speziell für explosionsgefährdete Bereiche konzipiert und entspricht den ATEX-Vorgaben mit der Kennzeichnung II 2G c IIB + H2 T3 Gb. Er ist für einen Temperaturbereich von -20 °C bis +40 °C ausgelegt. Der Oberflächenwiderstand des Geräts liegt bei weniger als 1 GOhm, was die Sicherheit in sensiblen Umgebungen unterstützt. Die Temperaturklasse reicht von T1 bis T3 und die Schutzart ist IP 54.

Welche Leistungsdaten bietet der Helios HQD 355/2 EX?

Der Ventilator erreicht einen Volumenstrom von 5910 m³/h bei 0 Pa und eine maximale Druckerhöhung von 336 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³ und die maximale Fördermitteltemperatur liegt bei 40 °C. Die aufgenommene Leistung beträgt 0,55 kW bei einer Stromaufnahme von 1,31 Ampere. Die Schalleistung beträgt 94 dB(A) und der Schalldruck in 4 Metern Entfernung liegt bei 74 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 5910 m³/h
• Max. Druckerhöhung: 336 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 2900 1/min
• Aufgenommene Leistung: 0,55 kW
• Gewicht: 9,5 kg
• Schalleistung: 94 dB(A)
• Schalldruck in 4m: 74 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 54

Der Helios HQD 355/2 EX Axial-Hochleistungsventilator bietet eine zuverlässige und sichere Lösung für die Belüftung in explosionsgefährdeten Umgebungen. Mit einem Volumenstrom von 5910 m³/h und einer Leistung von 0,55 kW sorgt er für eine effiziente Luftzirkulation. Die robuste Bauweise aus verzinktem Stahlblech und das Thermoplast-Laufrad ermöglichen Langlebigkeit und einen vibrationsarmen Betrieb. Die ATEX-Konformität und der breite Temperaturbereich von -20 °C bis +40 °C unterstreichen die Eignung für anspruchsvolle industrielle Anwendungen.
