Helios HQD 400/8/4 Axial-Hochleistungsventilator 3-PH 400V, TK, polumschaltbar, Y/YY, 4100m3/h, 70/250W, 400V

Der Helios HQD 400/8/4 Axial-Hochleistungsventilator ist ein direkt angetriebener Ventilator mit quadratischer Einbauplatte und Einströmdüse. Er ist polumschaltbar (Y/YY) und für den Drehstrombetrieb mit 400 V bei 50 Hz ausgelegt. Mit einem Volumenstrom von 4100 m³/h und einer maximalen Druckerhöhung von 100 Pa bietet er einen hohen Wirkungsgrad bei niedrigem Betriebsgeräusch und vibrationsfreiem Lauf. Er eignet sich für Anwendungen, die eine effiziente Luftförderung bei Fördermitteltemperaturen bis 60 °C erfordern.

Wie ist der Helios HQD 400/8/4 konstruiert?

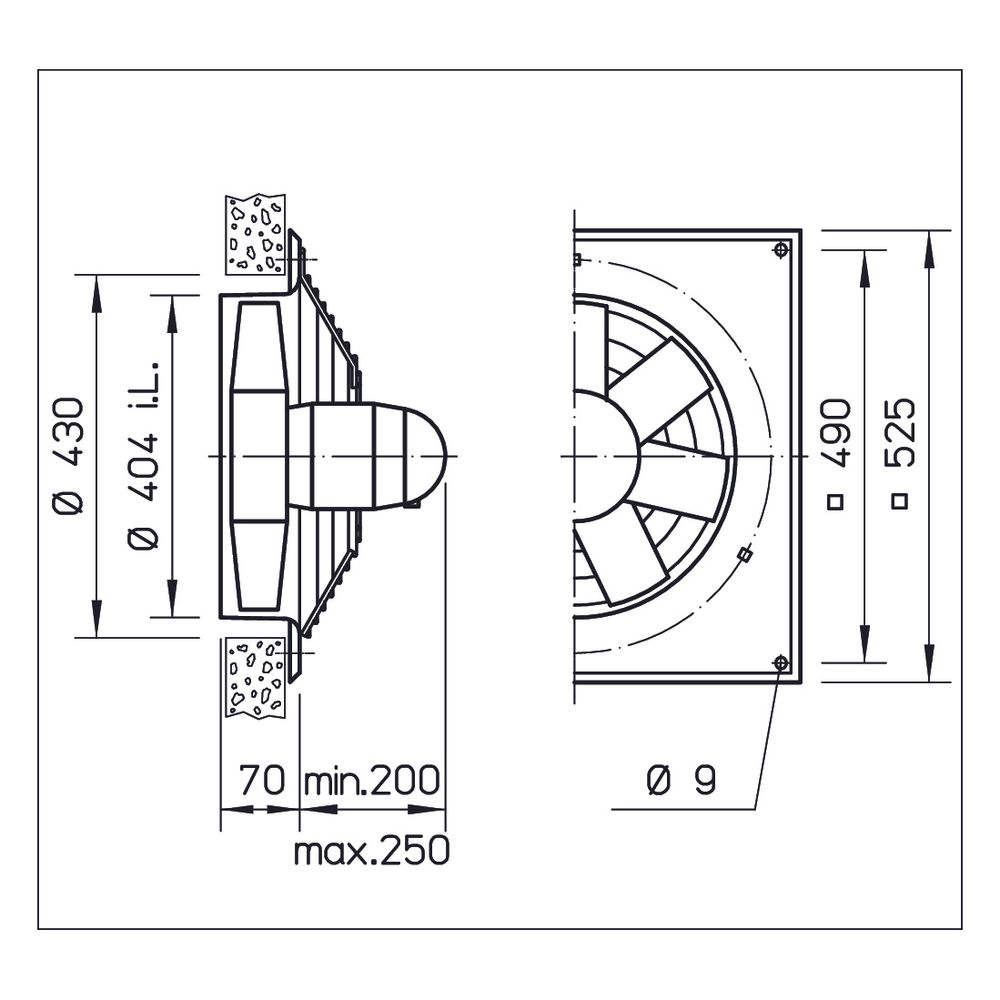

Der Ventilator verfügt über eine quadratische Einbauplatte aus verzinktem Stahlblech, die zweifach in Papyrusweiß lackiert ist. Das Laufrad besteht aus sieben Schaufeln aus Thermoplast, die einen hohen Wirkungsgrad bei niedrigem Betriebsgeräusch ermöglichen. Die Einströmdüse unterstützt die Luftführung und trägt zur Effizienz bei. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Motor- und Antriebstechnik wird verwendet?

Der HQD 400/8/4 ist mit einem Drehstrom-Kurzschlussläufer-Motor ausgestattet, der eine polumschaltbare Dahlanderwicklung besitzt. Diese ermöglicht zwei Drehzahlen (690 und 1390 1/min) und damit flexible Anpassungen an den jeweiligen Einsatzfall. Die geschlossene Bauweise des Motors ist wartungsfrei, und die geräuscharmen, gedichteten Kugellager sind mit Langzeitschmierung versehen, was die Betriebssicherheit erhöht.

Wie sind die Leistungs- und Geräteeigenschaften?

Der Ventilator erreicht bei 0 Pa einen Volumenstrom von 4100 m³/h und eine maximale Druckerhöhung von 100 Pa. Die aufgenommene Leistung liegt bei 0,07 kW im Niedrigdrehzahlbetrieb und 0,25 kW im Hochdrehzahlbetrieb. Die Schalleistung beträgt 55 dB(A), der Schalldruck in 4 Metern Entfernung 35 dB(A), was einen vergleichsweise leisen Betrieb ermöglicht. Die Schutzart IP 55 und die Isolierklasse B ermöglichen einen robusten Einsatz unter anspruchsvollen Bedingungen.

Technische Daten

• Volumenstrom bei 0 Pa: 4100 m³/h
• Max. Druckerhöhung: 100 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 690/1390 1/min
• Aufgenommene Leistung: 0,07/0,25 kW
• Gewicht: 13 kg
• Schalleistung: 55 dB(A)
• Schalldruck in 4m: 35 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 55

Der Helios HQD 400/8/4 Axial-Hochleistungsventilator stellt eine flexible und effiziente Lösung für anspruchsvolle Lüftungsaufgaben dar. Mit seiner polumschaltbaren Dahlanderwicklung, einem Volumenstrom von 4100 m³/h und einer maximalen Druckerhöhung von 100 Pa bietet er eine hohe Luftleistung. Der robuste Aufbau, der niedrige Geräuschpegel von 55 dB(A) und die Schutzart IP 55 ermöglichen einen zuverlässigen Einsatz in vielfältigen Umgebungen.
