Helios KRW 225/2/50/25 Kanalventilator 1-PH 230V, 1160m3/h, 168W

Der Helios KRW 225/2/50/25 Kanalventilator 1-PH 230V ist ein leistungsstarker Kanal-Radialventilator mit einem Volumenstrom von 1160 m³/h und einer aufgenommenen Leistung von 0,168 kW. Er eignet sich zur direkten Montage in rechteckige Kanalsysteme und bietet eine zuverlässige Lösung für verschiedene Anwendungen im Bereich der Haustechnik.

Wie ist der Helios KRW 225/2/50/25 konstruiert?

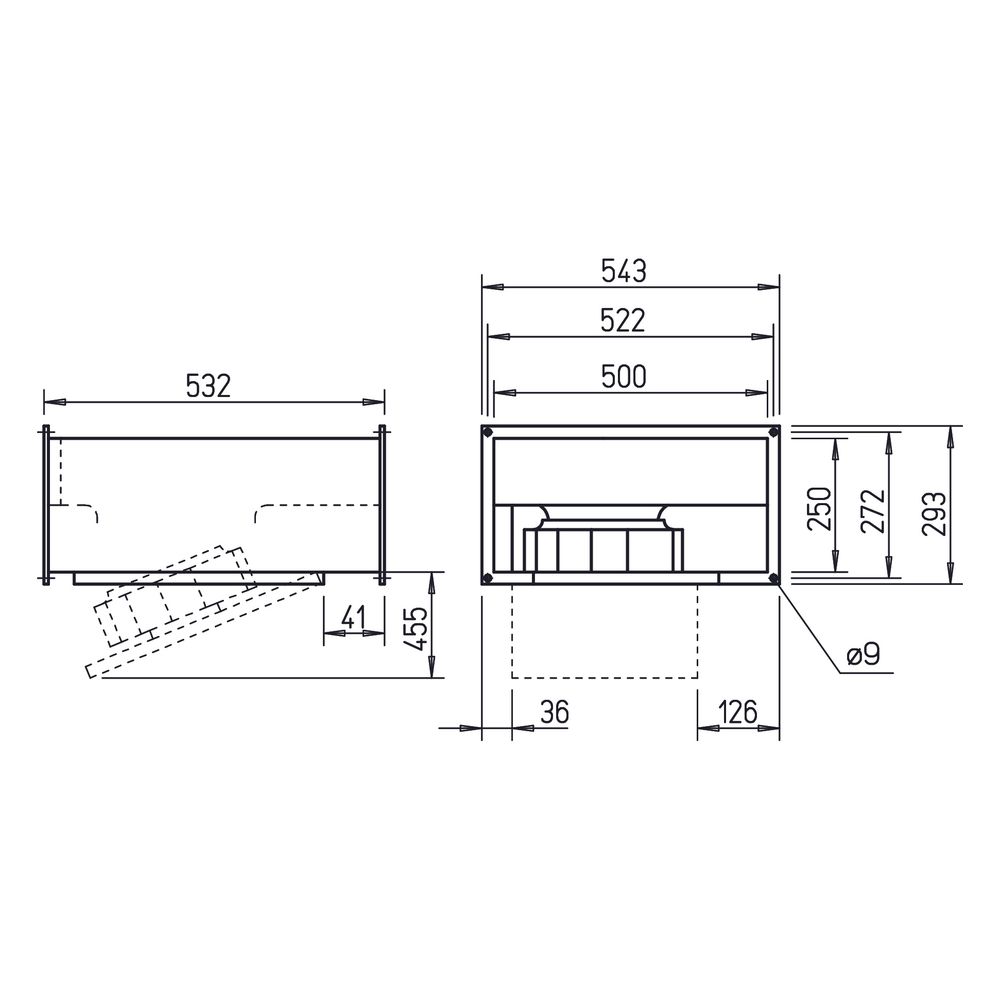

Der Kanalventilator verfügt über ein Gehäuse aus verzinktem Stahlblech mit beidseitig genormten Kanal-Flanschprofilen, was eine einfache Integration in bestehende Kanalsysteme ermöglicht. Die raumsparende Bauweise wird durch eine ausschwenkbare Motor-Laufrad-Einheit ergänzt, die den Wartungszugang erleichtert. Ab der Baugröße BG 450 ist die Ausschwenkeinheit zusätzlich verriegelt, um die Betriebssicherheit zu erhöhen.

Welche Eigenschaften hat das Laufrad und der Antrieb?

Das Hochleistungs-Radial-Laufrad aus Kunststoff ist mit rückwärts gekrümmten Schaufeln ausgestattet und sorgt für einen vibrationsfreien Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 DIN ISO 1940 T.1. Der Antrieb erfolgt über einen wartungsfreien Einphasen-Wechselstrom-Außenläufer-Motor in geschlossener Bauweise. Die Wicklung ist mit einer Feuchteschutzimprägnierung versehen, und die gedichteten, geräuscharmen Kugellager verfügen über eine Langzeitschmierung.

Wie wird der Ventilator geregelt und geschützt?

Die Drehzahl des Ventilators kann mittels eines 5-Stufentrafos oder elektronisch stufenlos geregelt werden, was eine flexible Anpassung an unterschiedliche Anforderungen ermöglicht. Eingebaute, in Reihe verdrahtete Thermokontakte mit selbsttätiger Rückstellung schützen den Motor vor Überhitzung. Der Netzanschluss erfolgt an einem vormontierten Klemmenkasten mit Schutzart IP54.

Welche Betriebs- und Leistungsdaten sind relevant?

Der Ventilator erreicht einen Volumenstrom von 1160 m³/h bei 0 Pa und eine maximale Druckerhöhung von 620 Pa. Die Fördermitteltemperatur kann bis zu 70/60 °C betragen. Mit einer Drehzahl von 2680 1/min und einer aufgenommenen Leistung von 0,168 kW arbeitet das Gerät effizient. Die Schalleistung beträgt 65 dB(A), und der Schalldruck in 4 Metern Entfernung liegt bei 45 dB(A). Die Spannung beträgt 230 Volt bei einer Frequenz von 50 Hz und einer Stromaufnahme von 0,73 Amp. Die Isolierklasse ist F und die Schutzart IP 44.

Technische Daten

• Volumenstrom bei 0 Pa: 1160 m³/h
• Max. Druckerhöhung: 620 Pa
• Fördermitteltemperatur: 70/60 °C
• Drehzahl: 2680 1/min
• Aufgenommene Leistung: 0,168 kW
• Gewicht: 15 kg
• Schalleistung: 65 dB(A)
• Schalldruck in 4m: 45 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 44

Der Helios KRW 225/2/50/25 Kanalventilator bietet eine robuste und wartungsfreundliche Lösung für die Kanallüftung. Seine Konstruktion aus verzinktem Stahlblech und das Hochleistungs-Radial-Laufrad tragen zu einer hohen Betriebssicherheit bei. Mit einem Volumenstrom von 1160 m³/h und einer aufgenommenen Leistung von 0,168 kW ist er eine leistungsstarke Komponente für Lüftungssysteme, die eine effiziente Luftförderung erfordern.
