Helios KRW EC 315/50/25 B Kanalventilator EC schwenkout 1-PH 230V regelbar, 2250m3/h, 350W

Der Helios KRW EC 315/50/25 B ist ein Radial-Kanalventilator mit EC-Motor und rückwärts gekrümmten Laufradschaufeln, konzipiert für die direkte Montage in rechteckige Kanalsysteme. Mit einer Förderleistung von 2250 m³/h und einer Leistung von 0,35 kW (350 W) bietet das Gerät eine effiziente Lösung für Lüftungsanwendungen. Die herausschwenkbare Ventilatoreinheit vereinfacht Wartungsarbeiten, während das Gehäuse aus verzinktem Stahlblech eine robuste und platzsparende Bauweise ermöglicht.

Wie ist der Ventilator konstruiert und welche Vorteile bietet das Design?

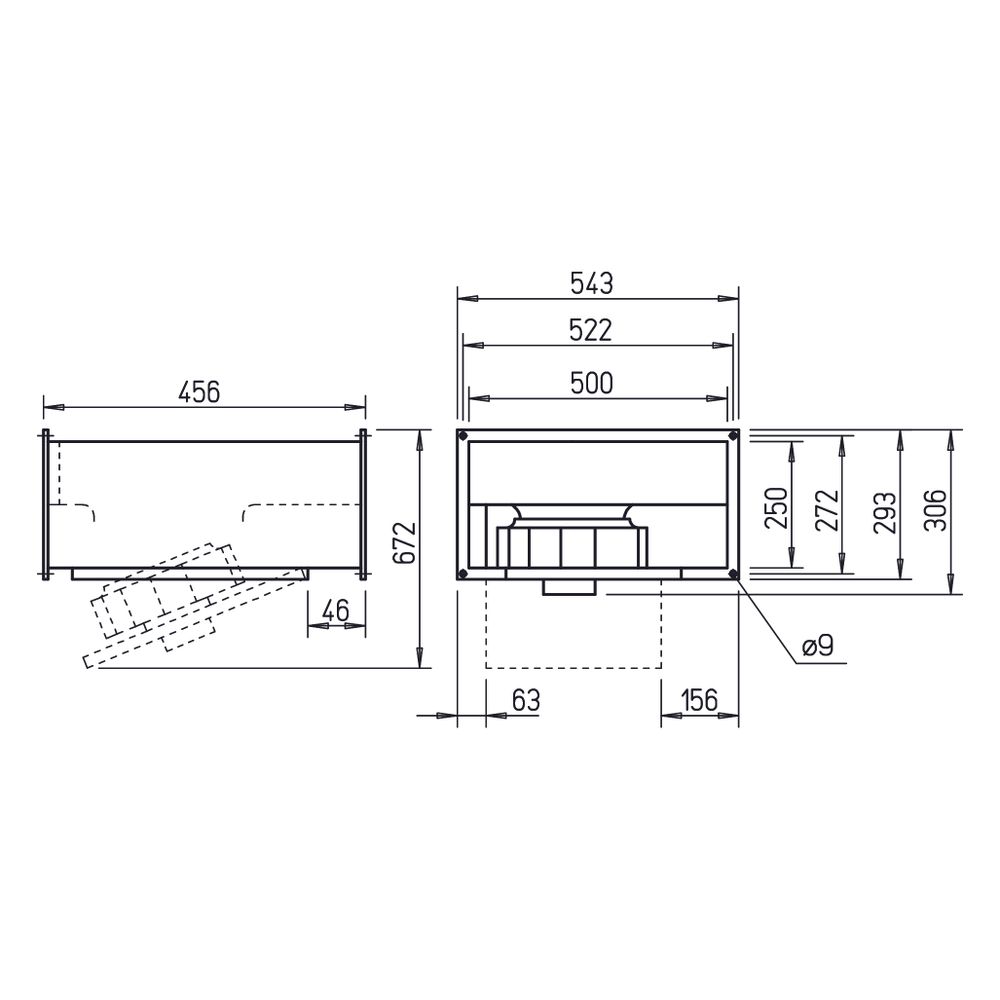

Der Kanalventilator ist mit einem Hochleistungs-Radial-Laufrad ausgestattet, dessen rückwärts gekrümmte Schaufeln aus verzinktem Stahlblech gefertigt sind. Eine dynamische Wuchtung sorgt für einen vibrationsfreien Lauf. Die aerodynamisch optimierte Einströmung erfolgt über eine Düse. Das Gehäuse aus verzinktem Stahlblech verfügt über beidseitig genormte Kanal-Flanschprofile, was eine raumsparende Integration in rechteckige Kanalsysteme ermöglicht.

Welche Motor- und Steuerungstechnik ist verbaut?

Angetrieben wird der Ventilator von einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44, der einen hohen Wirkungsgrad aufweist. Der Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist vorhanden. Serienmäßig ist ein internes Potentiometer zur Einstellung einer beliebigen Ventilatordrehzahl zwischen minimaler und maximaler Drehzahl integriert. Die stufenlose Drehzahlsteuerung kann entweder mit einem externen Potentiometer oder mit dem Universal-Regelsystem EUR-EC erfolgen. Der Anschluss erfolgt über einen serienmäßigen Klemmenkasten (IP54) an einem ausgeführten Kabel.

Technische Daten

• Förderleistung freibl.: 2250 m³/h
• Spannung: 230 Volt
• Leistung: 0,35 kW
• Stromaufnahme: 2,67 Ampere
• Drehzahl: 2830 1/min
• Gewicht: 12 kg
• Schalldruck (in 4m): 44 dB(A)
• Frequenz: 50/60 Hz
• Max. Temperatur: 60 °C
• Isolierklasse: F
• Schutzart: IP44

Der Helios KRW EC 315/50/25 B Kanalventilator bietet eine effiziente und zuverlässige Lösung für die Kanallüftung. Mit einer Förderleistung von 2250 m³/h und einer Leistung von 0,35 kW sorgt der drehzahlsteuerbare EC-Motor für einen hohen Wirkungsgrad. Die robuste Bauweise, die schwenkbare Einheit und die einfache Drehzahlregelung machen das Gerät besonders wartungsfreundlich und anpassbar an unterschiedliche Anforderungen.
