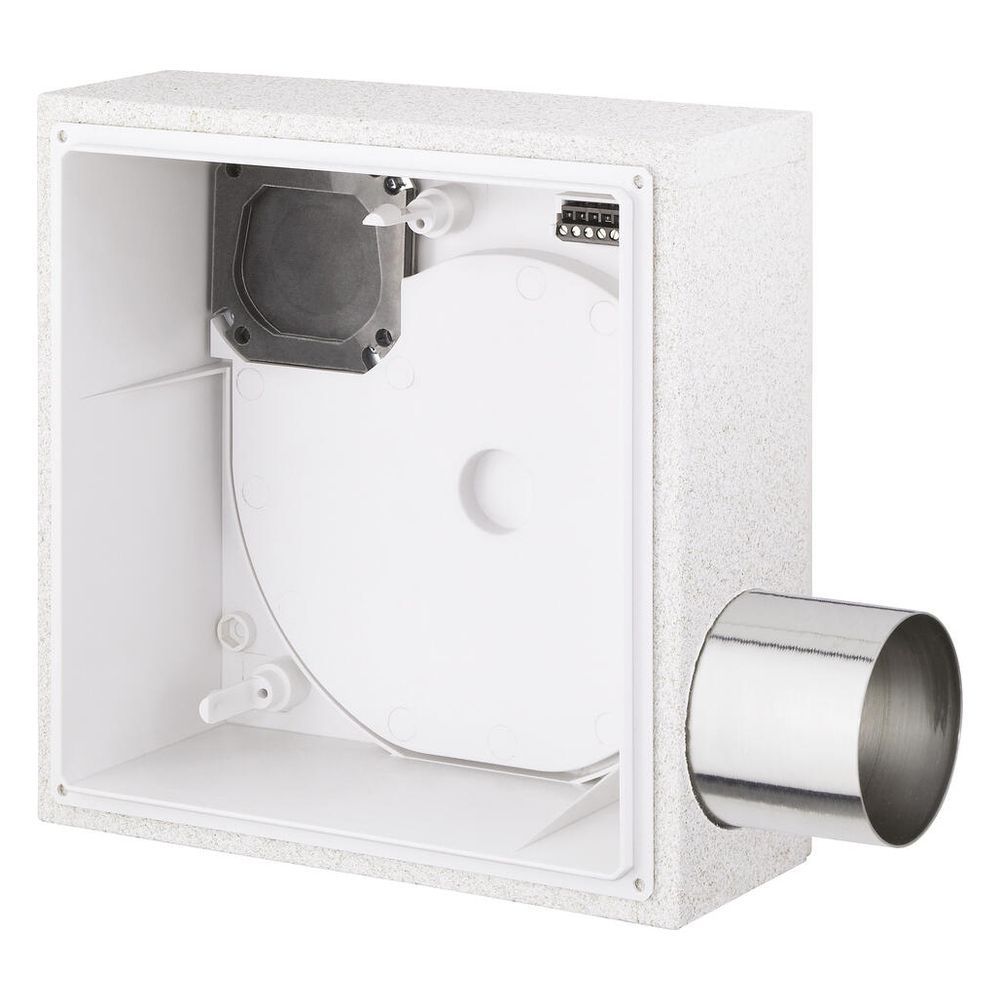

Helios ELS-GUBRZR Unterputzgehäuse mit Brandschutz K90

Das Helios ELS-GUBRZR Unterputzgehäuse ist eine spezialisierte Lösung für Lüftungssysteme mit hohen Brandschutzanforderungen. Es verfügt über eine Brandschutzabsperrklappe und eine Brandschutz-Ummantelung K90, einen Zweitraumanschluss rechts und einen rückseitigen Ausblas. Dieses Gehäuse ist für den Einbau in Lüftungsschächten, Vorwandsystemen, Wänden oder Decken mit Brandschutzklassifikation konzipiert und eignet sich ideal für die Zweiraumlüftung von Bad und WC.

Welche Brandschutzmerkmale und Installationsmöglichkeiten bietet das ELS-GUBRZR Unterputzgehäuse?

Das Helios ELS-GUBRZR Unterputzgehäuse ist mit einer Brandschutz-Ummantelung K90 ausgestattet, die eine hohe Sicherheit in brandschutzsensiblen Bereichen bietet. Der Metall-Ausblasstutzen verfügt über eine selbsttätige Rückschlagklappe, die bei Schmelzlotauslösung eine Absperrung bewirkt. Diese Rückschlagklappe erfüllt zudem die Anforderungen einer Kaltrauch-Absperrklappe, was die Sicherheit im Brandfall zusätzlich erhöht. Der Ausblasstutzen für den Hauptraum ist rückseitig angeordnet und lässt sich um 90° beliebig drehen, was eine flexible Installation ermöglicht. Das Gehäuse ist für den Einbau in Wand, Decke und K90-qualifizierte Lüftungsschächte sowie Vorwandsysteme vorgesehen. Es ermöglicht den Anschluss von einem oder zwei Gehäusen pro Etage und kann in Gebäuden mit bis zu 20 Vollgeschossen eingesetzt werden.

Wie gestaltet sich die Montage und welche Zulassungen besitzt das Gehäuse?

Der elektrische Anschluss des Helios ELS-GUBRZR Unterputzgehäuses gestaltet sich durch eine herausnehmbare Steckverbindung besonders komfortabel. Für die Rohbauphase wird ein wieder einsetzbarer Klapp-Putzdeckel mitgeliefert, der den Schutz des Gehäuses sicherstellt. Eine allgemeine bauaufsichtliche DIBt-Zulassung mit der Nummer Z-51.1-193 bestätigt die Konformität des Produkts. Für einen optimalen Betrieb wird der Einsatz eines Ventilators mit einer Leistung von etwa 100 m³/h empfohlen.

Technische Daten

• Brandschutzklassifikation: K90
• Zweitraumanschluss: Rechts
• Ausblasrichtung: Rückseitig, um 90° drehbar

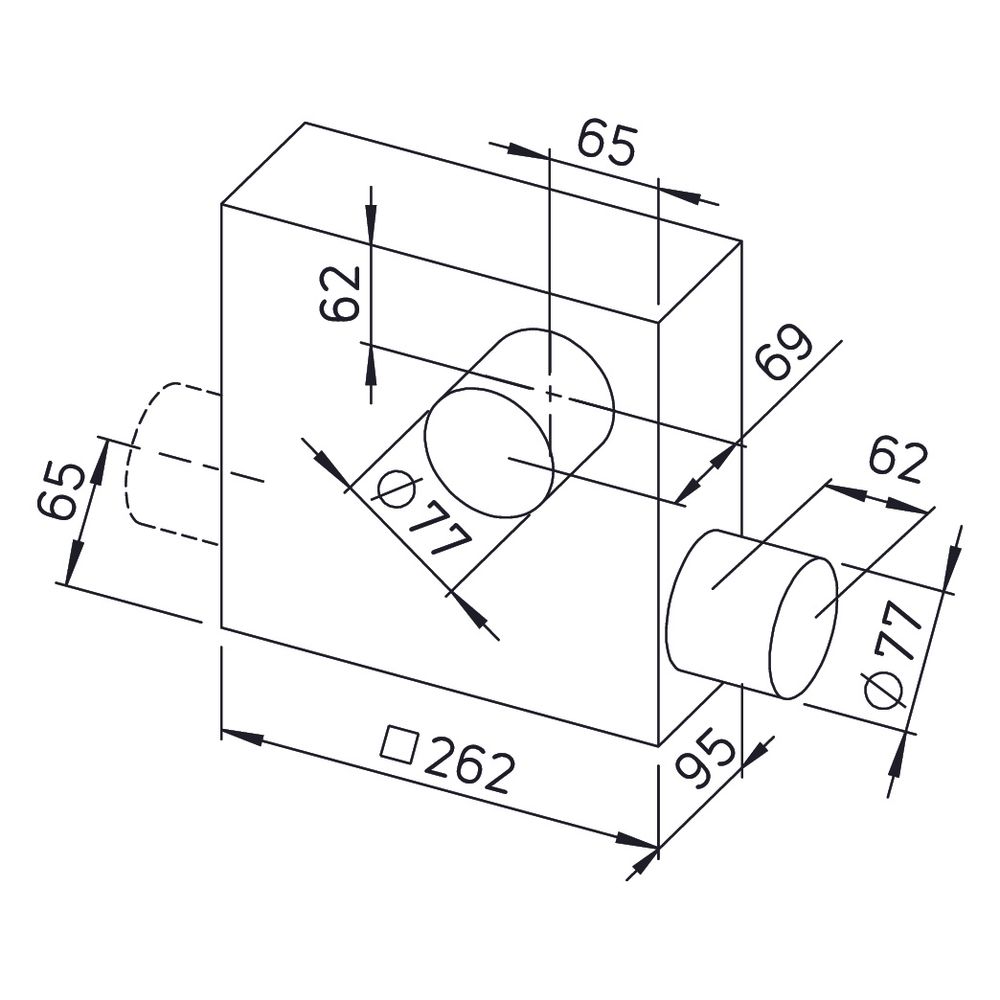

• Maße (B/H/T): 262x262x164 mm (95 mm Gehäusetiefe + 69 mm Stutzentiefe)
• Empfohlener Ventilator-Einsatz: 100 m³/h
• DIBt-Zulassung: Nr. Z-51.1-193

Das Helios ELS-GUBRZR Unterputzgehäuse bietet eine zuverlässige Lösung für die Zweiraumlüftung in Bereichen mit hohen Brandschutzanforderungen. Mit seiner Brandschutz-Ummantelung K90, dem Zweitraumanschluss rechts und dem rückseitigen Ausblas ist es flexibel in Wand, Decke und Lüftungsschächten installierbar. Die integrierte Rückschlagklappe dient zusätzlich als Kaltrauch-Absperrklappe und die kompakten Maße von 262x262x164 mm ermöglichen eine platzsparende Integration. Die DIBt-Zulassung Nr. Z-51.1-193 unterstreicht die geprüfte Qualität und Sicherheit des Produkts.

Lieferumfang

• 1x Helios ELS-GUBRZR Unterputzgehäuse
• 1x Klapp-Putzdeckel
