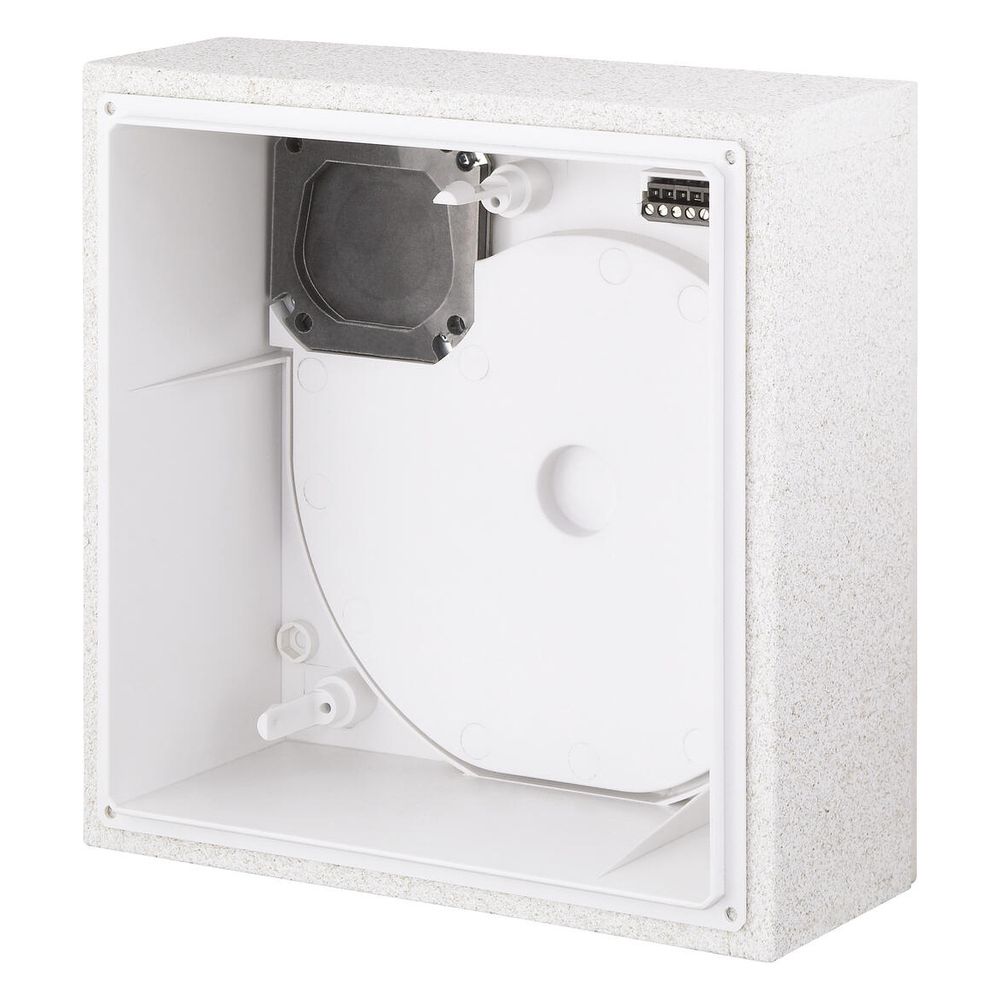

Helios ELS-GUBR UP-Gehäuse mit Brandschutzabsperrklappe und -ummantelung K90, Ausblas rückseitig

Das Helios ELS-GUBR UP-Gehäuse ist ein Unterputzgehäuse mit integrierter Brandschutzabsperrklappe und einer Brandschutz-Ummantelung K90. Es ist für den rückseitigen Ausblas konzipiert und eignet sich für den Einbau in Lüftungsschächte, Vorwandsysteme, Wände oder Decken mit Brandschutzklassifikation. Dieses Gehäuse ermöglicht die Lüftung von Küche, Bad oder WC und erfüllt die Anforderungen an eine Kaltrauch-Absperrklappe.

Welche Konstruktionsmerkmale bietet das Helios ELS-GUBR UP-Gehäuse?

Das Helios ELS-GUBR Unterputzgehäuse ist in Flachbauweise ausgeführt und verfügt über einen rückseitigen Metall-Ausblasstutzen mit einem Durchmesser von DN 80 mm. Eine wartungsfreie, luftdichte Metall-Rückluftsperrklappe aus rostfreiem Edelstahl ist integriert. Diese Rückluftsperrklappe ist um 90 Grad umsetzbar, was eine flexible Gehäusemontage in jeder Lage ermöglicht. Die Verriegelung der Brandschutzabsperrklappe erfolgt bei Schmelzlotauslösung.

Wo kann das Helios ELS-GUBR UP-Gehäuse eingesetzt werden?

Das UP-Gehäuse eignet sich zur Lüftung von Küche, Bad oder WC. Der Unterputz-Einbau ist in Wände, Decken und K90 qualifizierte Lüftungsschächte möglich. Es erlaubt den Anschluss von einem oder zwei Geräten pro Etage und ist für Gebäude mit bis zu 20 Vollgeschossen geeignet. Die integrierte Rückschlagklappe erfüllt zudem die Anforderungen einer Kaltrauch-Absperrklappe. Für Wohnungsküchen wird die Verwendung eines Ventilator-Einsatzes mit 100 m³/h empfohlen.

Wie erfolgt die Installation und welche Zulassungen liegen vor?

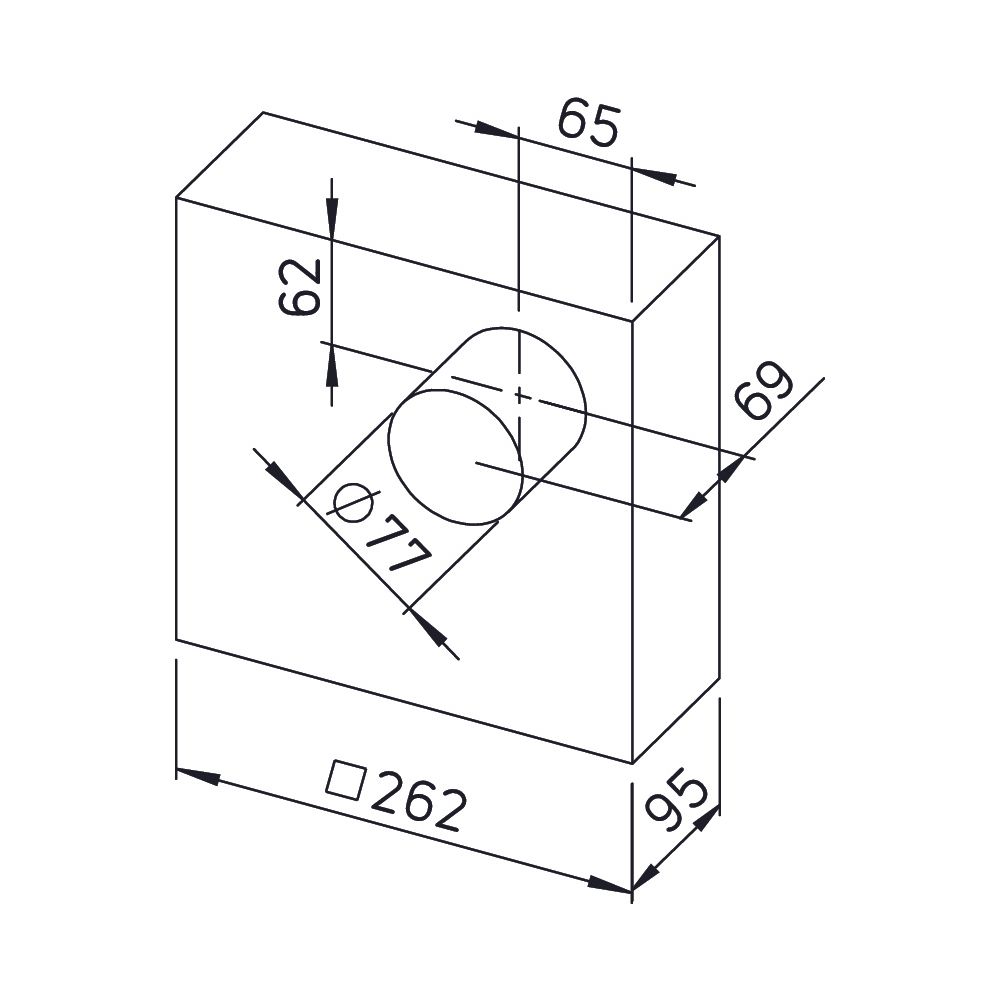

Der komfortable Elektro-Anschluss des Gehäuses wird durch eine entnehmbare Steckverbindung ermöglicht. Die Abmessungen des Gehäuses betragen Breite 262 mm und Höhe 262 mm. Die Tiefe des Gehäuses liegt bei 95 mm, ergänzt durch eine Stutzentiefe von 69 mm, was eine Gesamttiefe von 164 mm ergibt. Das Produkt besitzt die allgemeine bauaufsichtliche DIBt-Zulassung Nr. Z-51.1-193, welche die Einhaltung relevanter Baustandards bestätigt.

Technische Daten

• Maße (B x H): 262 x 262 mm
• Tiefe: 164 mm (95 mm Gehäuse + 69 mm Stutzen)
• Ausblasstutzen Durchmesser: DN 80 mm
• Material Rückluftsperrklappe: Rostfreier Edelstahl
• Brandschutzklassifikation: K90
• Verriegelung: Schmelzlotauslösung
• Zulassung: DIBt-Zulassung Nr. Z-51.1-193
• Empfohlene Ventilatorleistung (Wohnungsküchen): 100 m³/h

Das Helios ELS-GUBR UP-Gehäuse bietet eine zuverlässige und brandschutzkonforme Lösung für die Entlüftung in verschiedenen Räumlichkeiten. Mit seiner Brandschutzabsperrklappe und der K90-Ummantelung trägt es zur Sicherheit bei. Der rückseitige Ausblasstutzen mit DN 80 mm und die flexible Montagemöglichkeit machen es zu einer praktischen Wahl für anspruchsvolle Einbausituationen, insbesondere in Verbindung mit der DIBt-Zulassung Nr. Z-51.1-193.

Lieferumfang

• 1x Helios ELS-GUBR UP-Gehäuse
• 1x Putzdeckel
