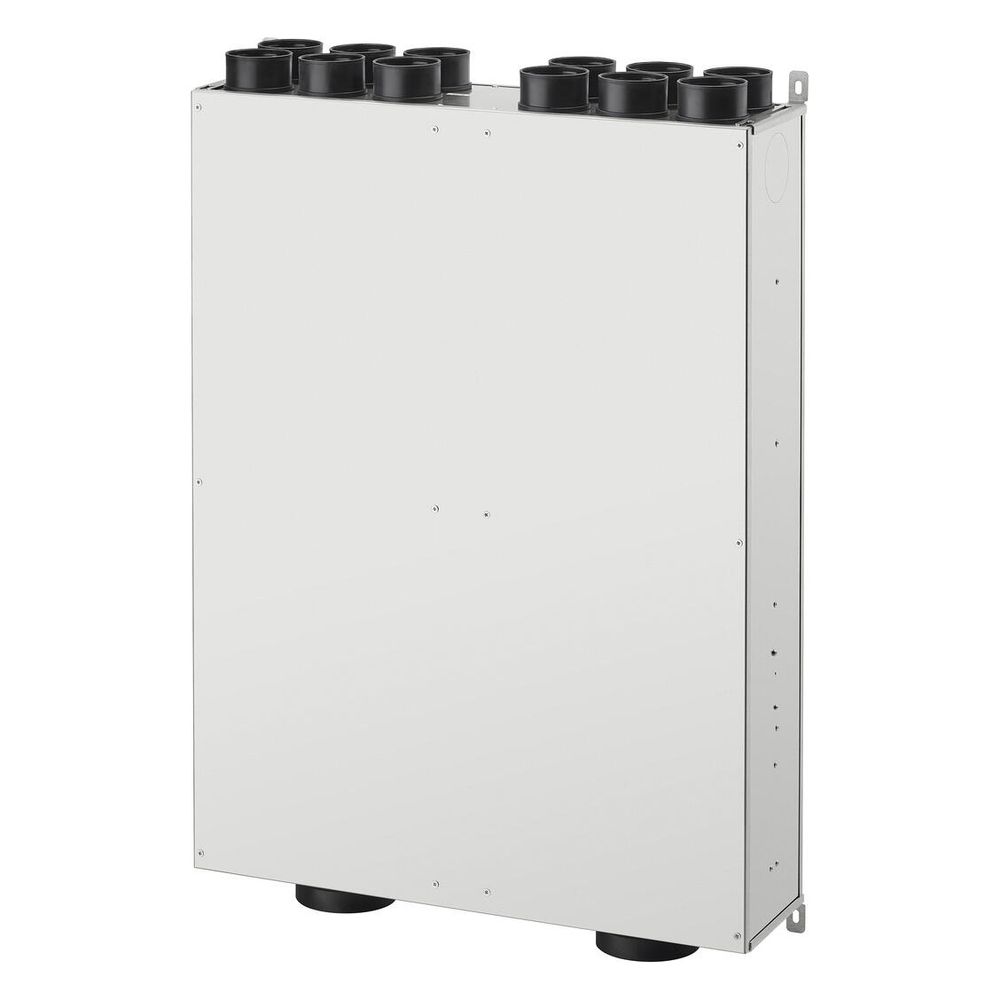

Helios KWL-MZB 6 und 1 - 75/125 MultiZoneBox Durchgang 75mm, 2x 7 Einzelstutzen für Anschluss DN 75, Zu- und Abluft DN 125

Die Helios KWL-MZB 6+1 - 75/125 MultiZoneBox ist eine innovative Lösung, die Volumenstromregelung, Schalldämmung und Luftverteilung in einer kompakten Einheit für Zu- und Abluftsysteme vereint. In Kombination mit einem gebäudezentralen KWL-Gerät sorgt sie geräuschlos für eine bedarfsgerechte Be- und Entlüftung. Sie ist ideal für den Einsatz in Wohn- und Gewerbegebäuden, wo eine effiziente und individuell anpassbare Lüftung gefordert ist.

Welche Funktionen vereint die Helios MultiZoneBox?

Die KWL MultiZoneBox integriert erstmals die Funktionen einer präzisen Volumenstromregelung, effektiven Schalldämmung und effizienten Luftverteilung in einem kompakten Gehäuse. Diese Kombination optimiert die Be- und Entlüftung von Räumen und sorgt in Verbindung mit einem gebäudezentralen KWL-Gerät für eine geräuschlose und bedarfsgerechte Luftzufuhr und -abfuhr. Jede Box verfügt über eine autarke Regelung, die eine individuelle Anpassung der Luftmenge an die Nutzerbedürfnisse im Bereich von 40 m³/h bis 220 m³/h ermöglicht.

Wie lässt sich die MultiZoneBox steuern und in Systeme integrieren?

Die Steuerung der MultiZoneBox kann über ein dezentes ECO-Bedienteil oder ein edles Touch-Bedienelement erfolgen. Für eine nutzerunabhängige und automatische Regelung der Raumluftqualität ist der Anschluss eines zusätzlichen Mischgassensors (VOC) möglich. Digitale Eingänge erlauben zudem eine externe Ansteuerung, beispielsweise über eine Gebäudeleittechnik (GLT). Ein potentialfreier Ausgang bietet die Möglichkeit, externe Funktionen wie Heiz- oder Kühlfreigaben sowie Störmeldungen zu steuern.

Welche Montage- und Anschlussmöglichkeiten bietet die MultiZoneBox?

Das Gehäuse der MultiZoneBox besteht aus verzinktem Stahlblech und ist mit vier Befestigungswinkeln ausgestattet, was eine flexible Montage an der Wand (senkrecht oder waagrecht) oder an der Decke ermöglicht. Für die Zu- und Abluft sind eingangsseitig Muffen für DN 125 vorhanden. Ausgangsseitig verfügt die Box über sechs stirnseitig angeordnete Stutzen DN 75 sowie je eine zusätzliche seitliche Anschlussmöglichkeit für DN 75 pro Luftseite, was insgesamt 2x 7 Einzelstutzen DN 75 ergibt. Die Zuluft kann wahlweise links oder rechts angeschlossen werden.

Technische Daten

• Modell: KWL-MZB 6+1 - 75/125
• Volumenstromregelung: 40 m³/h - 220 m³/h
• Leistungsaufnahme: 6 Watt
• Spannung: 1 - 230 V / 50 Hz

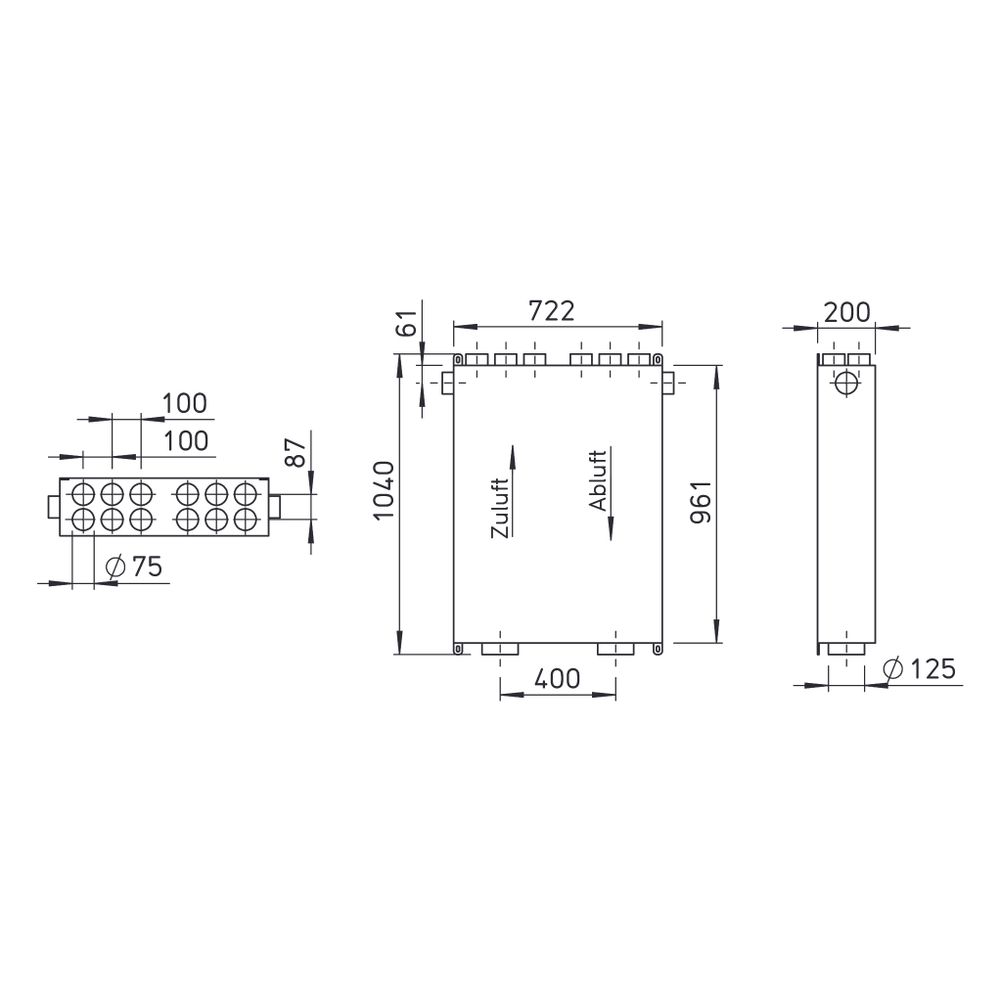

• Maße (B x H x T): 722 x 1001 x 200 mm
• Gewicht: 25 kg
• Anschluss Zu- und Abluft: DN 125
• Anschluss Einzelstutzen: DN 75
• Material Gehäuse: verzinktes Stahlblech

Die Helios KWL-MZB 6+1 - 75/125 MultiZoneBox ist eine fortschrittliche und vielseitige Lösung für die zentrale Lüftungstechnik. Sie kombiniert Volumenstromregelung, Schalldämmung und Luftverteilung effizient in einem Gerät. Mit einer Volumenstromregelung von 40 m³/h bis 220 m³/h und einer geringen Leistungsaufnahme von nur 6 Watt bietet sie eine energieeffiziente und geräuscharme Belüftung. Die flexible Montage und die vielfältigen Anschlussmöglichkeiten für DN 75 und DN 125 machen sie zu einer optimalen Komponente für moderne KWL-Systeme.
