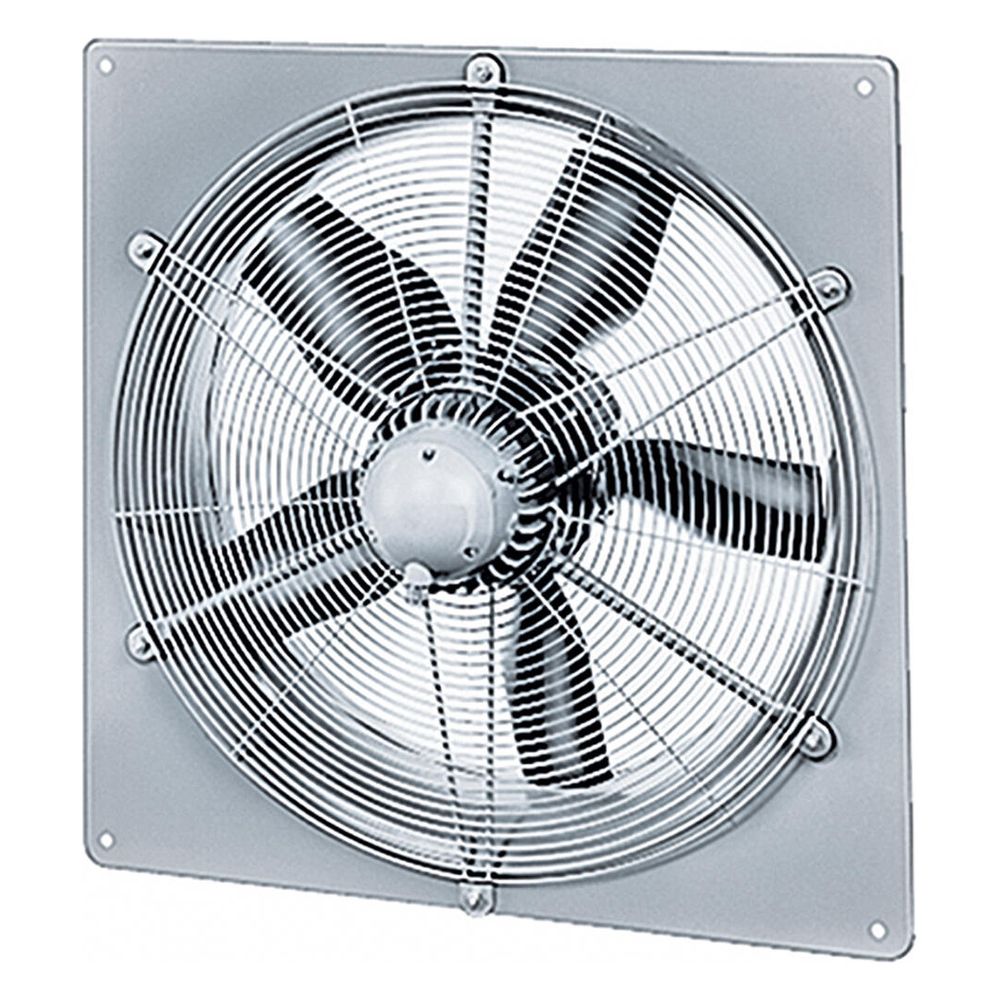

Helios HQW 560/4 Axial-Hochleistungsventilator 1-PH 230V, TK drehzahlsteuerbar, 12180m3/h, 890W, mit neuem Klemmkasten

Der Helios HQW 560/4 Axial-Hochleistungsventilator ist ein leistungsstarkes, einphasiges Gerät für 230 Volt, das TK drehzahlsteuerbar ist. Mit einem Volumenstrom von 12180 m³/h und einer aufgenommenen Leistung von 0,89 kW bietet er eine effiziente Lösung für anspruchsvolle Lüftungsaufgaben. Ausgestattet mit einem Gitter und einem neuen Klemmkasten, eignet sich dieser Ventilator ideal für industrielle und gewerbliche Anwendungen, bei denen hohe Luftmengen und ein zuverlässiger Betrieb gefordert sind.

Wie ist der HQW 560/4 TK konstruiert?

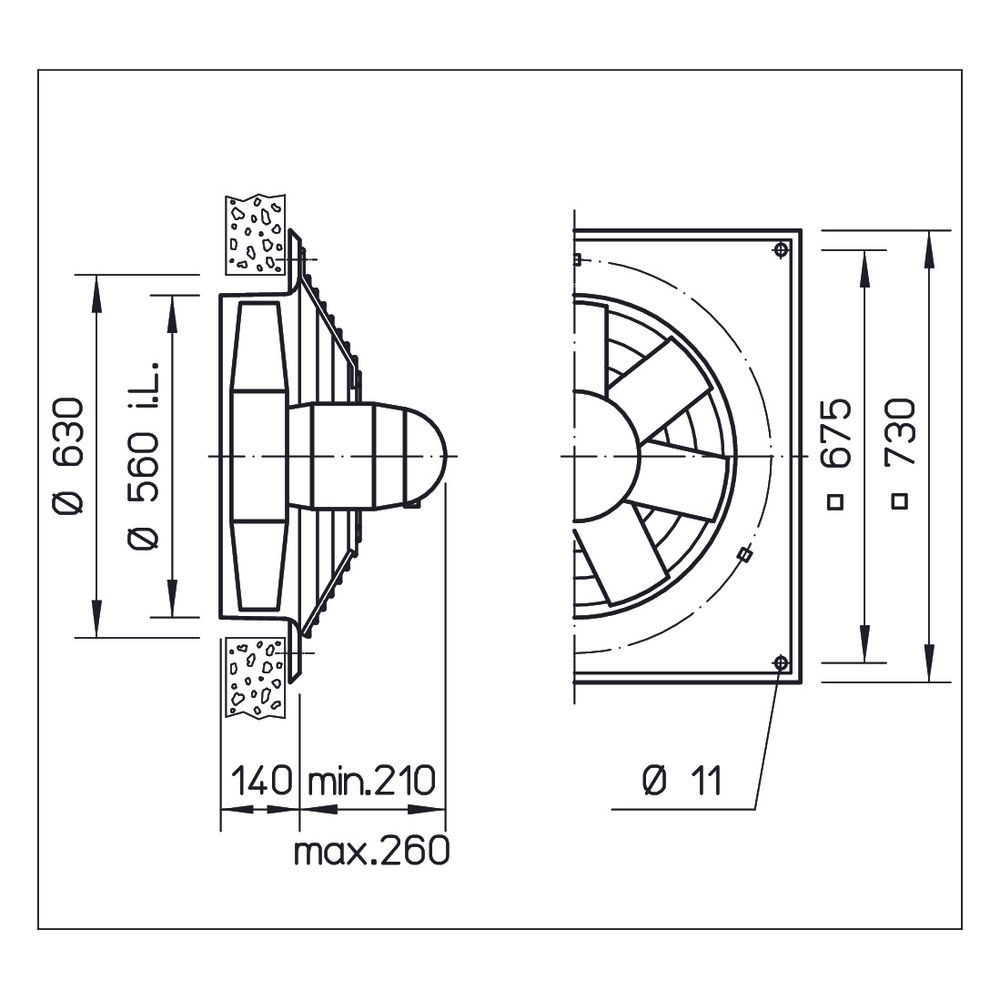

Der Axial-Hochleistungsventilator verfügt über eine quadratische Einbauplatte mit einer angeformten Einströmdüse, die aus verzinktem Stahlblech gefertigt ist. Das Laufrad besteht aus sieben Schaufeln aus glasfaserverstärktem Kunststoff (GFK), während die Nabe ebenfalls aus verzinktem Stahlblech gefertigt ist. Die Flügelanstellung kann im Stillstand von außen stufenlos verstellt werden, was zu einem hohen Wirkungsgrad beiträgt. Eine Auswuchtgüte von G 6.3 nach VDI 2060 ist gegeben.

Welche Motorisierung und Steuerung bietet der Ventilator?

Der Ventilator ist mit einem einphasigen Wechselstrom-Kondensatormotor in geschlossener Bauweise ausgestattet, der wartungsfrei arbeitet. In die Wicklung sind Thermokontakte integriert, die den Betrieb überwachen. Die Drehzahl des Ventilators lässt sich durch Spannungsreduzierung steuern. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung sind verbaut und ermöglichen einen langlebigen und zuverlässigen Betrieb. Zudem ist der Ventilator reversierbar, was zusätzliche Einsatzmöglichkeiten eröffnet.

Welche Leistungsdaten und Schalleigenschaften sind relevant?

Der HQW 560/4 TK erreicht einen Volumenstrom von 12180 m³/h bei 0 Pa und eine maximale Druckerhöhung von 200 Pa. Die Fördermitteldichte beträgt 1.2 kg/m³ und die Fördermitteltemperatur liegt bei 60/40 °C. Die Drehzahl beträgt 1370 1/min. Die Schalleistung des Ventilators liegt bei 82 dB(A). Das Schalleistungsspektrum verteilt sich auf die Frequenzen 250, 500, 1000, 2000, 4000 und 8000 Hz mit Werten von 68, 74, 78, 78, 74 und 68 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 12180 m³/h
• Max. Druckerhöhung: 200 Pa
• Fördermitteldichte: 1.2 kg/m³
• Fördermitteltemperatur: 60/40 °C
• Drehzahl: 1370 1/min
• Aufgenommene Leistung: 0,89 kW
• Spannung: 230 V
• Stromaufnahme: 4,15 A
• Schutzart: IP 54
• Schalleistung: 82 dB(A)

Der Helios HQW 560/4 Axial-Hochleistungsventilator überzeugt durch seine hohe Leistung von 0,89 kW und einen großen Volumenstrom von 12180 m³/h. Die robuste Bauweise mit verzinktem Stahlblech und GFK-Schaufeln sowie die stufenlos verstellbare Flügelanstellung sorgen für einen effizienten und langlebigen Betrieb. Die Schutzart IP 54 und die wartungsfreien Komponenten machen ihn zu einer zuverlässigen Wahl für anspruchsvolle Lüftungsaufgaben.
