Helios ELS-GUBA UP-Gehäuse mit Brandschutzabsperrklappe K90

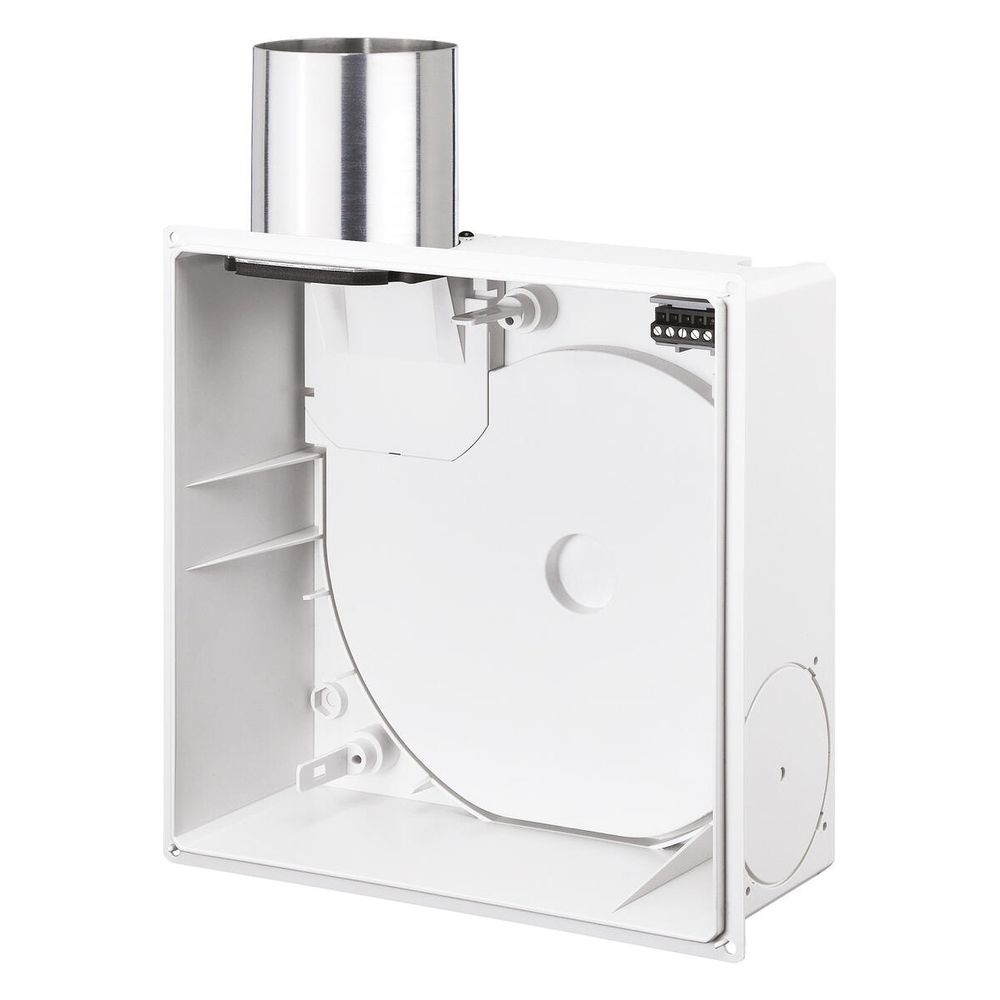

Das Helios ELS-GUBA UP-Gehäuse mit Brandschutzabsperrklappe K90 von Helios Ventilatoren ist ein Unterputzgehäuse in Flachbauweise zur Aufnahme eines ELS-Ventilatoreinsatzes. Es ist für den Einbau in Installationsschächte, Vorwandsysteme, Wände oder Decken geeignet und verfügt über eine wartungsfreie Brandschutz-Absperrvorrichtung der Klasse K90 gemäß 18017. Eine allgemeine bauaufsichtliche DIBt-Zulassung Nr. Z-51.1-193 bestätigt die Konformität.

Welche Brandschutzmerkmale bietet das ELS-GUBA Gehäuse?

Das ELS-GUBA Gehäuse ist mit einer wartungsfreien Brandschutz-Absperrvorrichtung der Klasse K90 gemäß 18017 ausgestattet, die bei Schmelzlotauslösung verriegelt. Ein robuster Metall-Ausblasstutzen und eine luftdichte Rückluftsperrklappe aus rostfreiem Edelstahl sind integriert. Die Rückschlagklappe erfüllt zudem die Anforderungen einer Kaltrauch-Absperrklappe, was die Sicherheit im Brandfall erhöht. Die allgemeine bauaufsichtliche DIBt-Zulassung Nr. Z-51.1-193 bestätigt die Konformität mit relevanten Baustandards.

Wie flexibel ist die Installation und der Anschluss des Unterputzgehäuses?

Die Flachbauweise des Unterputzgehäuses ermöglicht einen vielseitigen Einbau in Installationsschächte, Vorwandsysteme, Wände oder Decken. Die Anbindung an die Hauptleitung erfolgt unkompliziert mittels Wickelfalzrohr. Für den Elektro-Anschluss steht eine entnehmbare Steckverbindung zur Verfügung, die eine komfortable Installation ermöglicht. Der Ausblasstutzen mit einem Durchmesser von DN 80 mm kann flexibel nach oben, links, rechts oder durch Umstecken auch rückseitig positioniert werden. Zusätzlich bietet das Gehäuse Anschlussmöglichkeiten für eine Zweitraumlüftung oder die Anbindung eines WC-Beckens über ein Spülrohr der Dimensionen DN 50/40/30 an den seitlichen (links, rechts) oder unteren Positionen. Rückseitige Befestigungs-Nuten erleichtern die Aufnahme der Montagehalterung.

Aus welchem Material besteht das ELS-GUBA Gehäuse?

Das Universalgehäuse ist aus schlagfestem Kunststoff in Alpinweiß gefertigt, was zu einer hohen Robustheit und Langlebigkeit beiträgt. Das Material entspricht der Brandklasse B2, was die Brandschutzeigenschaften des Gesamtsystems unterstützt.

Technische Daten

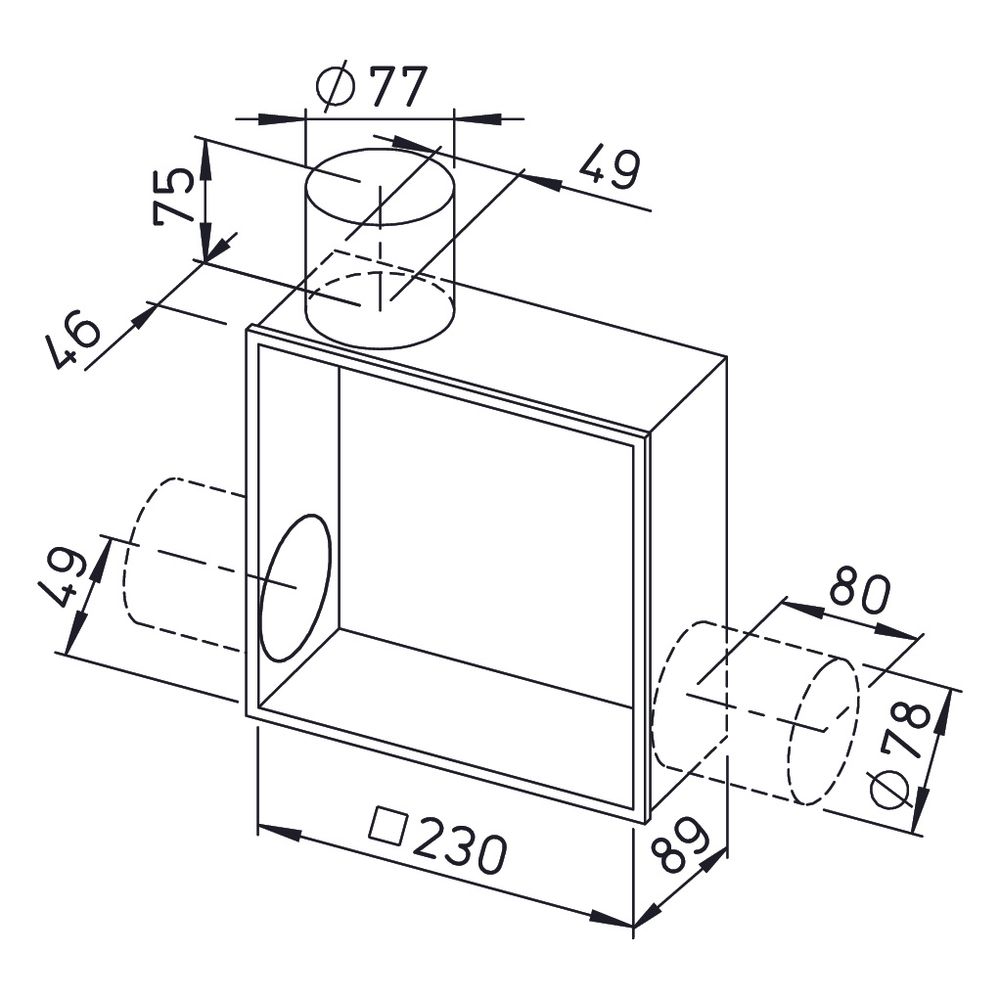

• Maße (B/H/T): 230 x 230 x 89 mm
• Brandschutzklasse: K90 (18017)
• DIBt-Zulassung: Nr. Z-51.1-193
• Ausblasstutzen Durchmesser: DN 80 mm
• Anschluss Spülrohr: DN 50/40/30
• Material Gehäuse: Schlagfester Kunststoff, Alpinweiß
• Brandklasse Gehäuse: B2
• Material Rückluftsperrklappe: Rostfreier Edelstahl

Das Helios ELS-GUBA UP-Gehäuse mit Brandschutzabsperrklappe K90 bietet eine zuverlässige und sichere Lösung für die Lüftung in verschiedenen Einbausituationen. Mit seiner Brandschutzabsperrklappe K90 und der DIBt-Zulassung Nr. Z-51.1-193 erfüllt es hohe Sicherheitsstandards. Die flexible Positionierung des Ausblasstutzens mit DN 80 mm Durchmesser und die vielfältigen Anschlussmöglichkeiten für Zweitraumlüftung oder WC-Becken-Anbindung über Spülrohre DN 50/40/30 machen es zu einer anpassungsfähigen Komponente für moderne Lüftungssysteme.

Lieferumfang

• 1x Helios ELS-GUBA UP-Gehäuse mit Brandschutzabsperrklappe K90
• 1x Putzdeckel
