Helios HRFW 315/4 EX Axial-Hochleistungsventilator 1-PH 230V, EX-geschützt, 2070m3/h, 60W

Der Helios HRFW 315/4 EX Axial-Hochleistungsventilator ist ein direkt angetriebenes Gerät, das für den Einsatz in explosionsgefährdeten Bereichen konzipiert wurde. Dieser 1-phasige Ventilator bietet einen Volumenstrom von 2070 m³/h bei einer aufgenommenen Leistung von 0,06 kW und einer Spannung von 230 Volt. Er ist explosionsgeschützt gemäß ATEX und erfüllt die Klassifizierung Luftför.B II 2G c IIB T3 Gb, was ihn zu einer zuverlässigen Lösung für anspruchsvolle Umgebungen macht.

Wie ist der HRFW 315/4 EX konstruiert und welche Materialien werden verwendet?

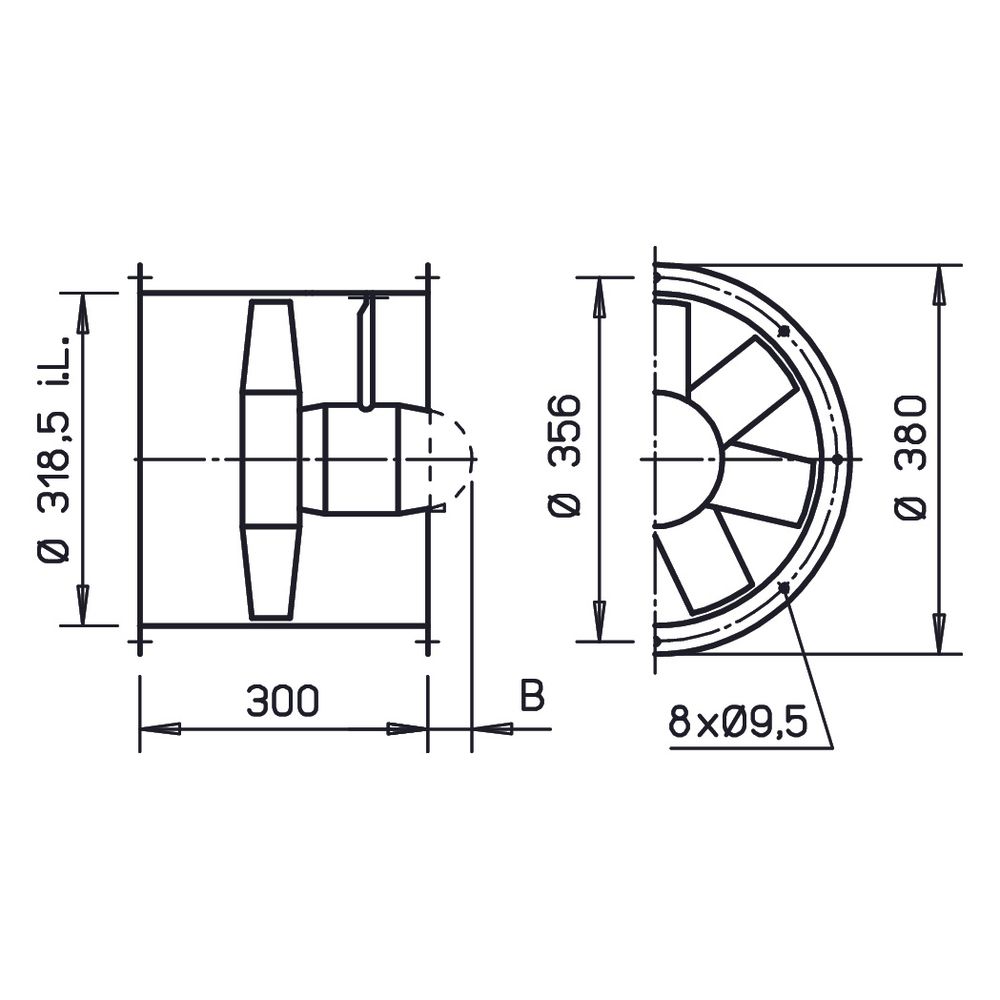

Der Ventilator ist direkt angetrieben und verfügt über eine zylindrische Rohrhülse mit beidseitigen Flanschen aus verzinktem Stahlblech. Das Laufrad besteht aus sieben Schaufeln aus Thermoplast, die für einen hohen Wirkungsgrad und ein niedriges Betriebsgeräusch sorgen. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 ermöglicht.

Welche technischen Eigenschaften und Betriebsparameter zeichnen den Ventilator aus?

Der HRFW 315/4 EX erreicht einen Volumenstrom von 2070 m³/h bei 0 Pa und eine maximale Druckerhöhung von 70 Pa. Die Drehzahl beträgt 1400 1/min. Die aufgenommene Leistung liegt bei 0,06 kW. Der Ventilator ist für eine Betriebstemperatur von -20 °C bis +40 °C ausgelegt und weist einen Oberflächenwiderstand von geringer als 1 GOhm auf. Die Betriebsspannung beträgt 230 Volt bei einer Frequenz von 50 Hz und einer Stromaufnahme von 0,7 Amp. Die Isolierklasse F und die Schutzart IP 55 sind weitere Merkmale. Der Explosionsschutz ist mit J und die Temperaturklasse mit T1 angegeben.

Wie ist der Schallleistungspegel des Ventilators?

Der Ventilator erzeugt eine Schalleistung von 71 dB(A). Das Schalleistungsspektrum verteilt sich auf folgende Frequenzen und Schalleistungspegel (LW in dB(A)): 250 Hz (61), 500 Hz (68), 1000 Hz (65), 2000 Hz (63), 4000 Hz (58), 8000 Hz (49). Diese Angaben ermöglichen eine detaillierte Einschätzung der Geräuschentwicklung.

Technische Daten

• Volumenstrom bei 0 Pa: 2070 m³/h
• Max. Druckerhöhung: 70 Pa
• Drehzahl: 1400 1/min
• Aufgenommene Leistung: 0,06 kW
• Gewicht: 8 kg
• Schalleistung: 71 dB(A)
• Betriebstemperatur: -20 °C bis +40 °C
• Spannung: 230 Volt
• Schutzart: IP 55
• Explosionsschutz: J

Der Helios HRFW 315/4 EX Axial-Hochleistungsventilator bietet eine leistungsstarke und zuverlässige Lösung für die Luftförderung in explosionsgefährdeten Bereichen. Mit einem Volumenstrom von 2070 m³/h, einer aufgenommenen Leistung von 0,06 kW und der Schutzart IP 55 ist dieser Ventilator eine robuste und effiziente Komponente für anspruchsvolle Anwendungen, die höchste Sicherheitsstandards erfordern.
