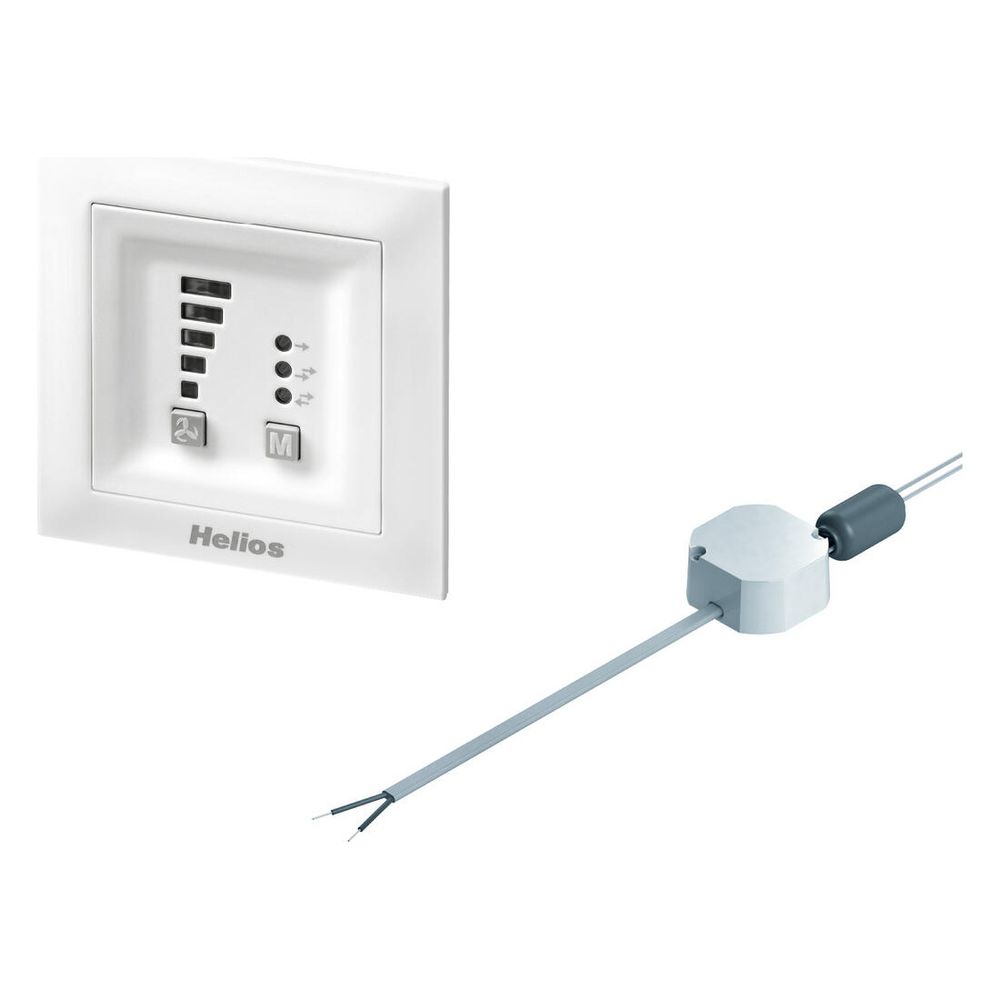

Helios KWL 45 STS-UP Steuerung komplett Bedienelement und Schaltnetzteil Unterputz

Die Helios KWL 45 STS-UP Steuerung ist ein komplettes Steuerungsset, bestehend aus einem Bedienelement und einem Schaltnetzteil, das speziell für das dezentrale Lüftungsgerät KWL EC 45 der EcoVent Verso Serie entwickelt wurde. Diese Unterputz-Steuerung ermöglicht eine effiziente und bedarfsgerechte Regelung von Lüftungssystemen und ist für die Installation in einer Unterputzdose mit einer Tiefe von 61 mm konzipiert. Sie eignet sich ideal für den Einsatz in Wohn- und Gewerberäumen, in denen eine bedarfsgerechte Lüftung mit Wärmerückgewinnung gewünscht wird.

Welche Merkmale zeichnen die Installation und Sicherheit aus?

Das KWL 45 STS-UP Steuerungsset besteht aus einem Bedienelement und einem Schaltnetzteil. Das Schaltnetzteil ist für die Installation in einer Unterputzdose mit einer Tiefe von 61 mm vorgesehen. Die elektrische Sicherheit des Produkts ist nach DIN EN 60335-1 durch Prüfungen nachgewiesen. Zudem erfüllt es die EMV-Anforderungen gemäß der Richtlinie 2004/108/EG, insbesondere die Störaussendung nach Haushaltsstandard (DIN EN 55014-1) und die Störfestigkeit nach Industriestandard (DIN EN 5514-2).

Wie viele Geräte können mit der Steuerung betrieben werden?

Ein einzelnes Unterputz-Netzteil versorgt maximal 6 Geräteeinheiten des Typs KWL EC 45 mit Strom. Das Bedienelement ist in der Lage, bis zu 8 Geräteeinheiten zu steuern. Sollten mehr als 6 Geräteeinheiten mit Strom versorgt werden müssen, ist ein zusätzliches Schaltnetzteil KWL 45 SNU erforderlich.

Welche Funktionen bietet die Bedienung?

Die Steuerung verfügt über eine intuitive 2-Tasten-Bedienung. Es können 5 verschiedene Lüftungsstufen sowie 4 Betriebsarten ausgewählt werden, darunter Wärmerückgewinnung (WRG), Querlüftung, Zuluft- und Abluftbetrieb. Ein integrierter Passwortschutz sichert die Einstellungen. Zusätzlich ist ein externer, potentialfreier Kontakt vorhanden, der die Aktivierung von Standby, Querlüftung, Zu- oder Abluft sowie einem Partybetrieb ermöglicht.

Welche Erweiterungsmöglichkeiten stehen zur Verfügung?

Für eine bedarfsabhängige Steuerung kann das System mit einem Feuchtesensor, wie dem HY3 oder HY3SI, verbunden werden. Eine Filterwechselanzeige informiert über notwendige Wartungsintervalle. Über eine USB-Schnittstelle lassen sich Konfigurationen bequem per PC vornehmen und Einstellungen speichern. Die Einbindung von Abluftventilatoren ist durch das Erweiterungsmodul KWL 45 EM realisierbar.

Technische Daten

• Montageart: Unterputz (Tiefe 61 mm)
• Max. Geräteeinheiten pro UP-Netzteil: 6
• Max. Geräteeinheiten pro Bedienelement: 8
• Lüftungsstufen: 5
• Betriebsarten: 4 (Wärmerückgewinnung, Querlüftung, Zuluft, Abluft)
• Bedienung: 2-Tasten-Bedienung
• Sicherheitsfunktion: Passwortschutz
• Erweiterung: Anschluss für Feuchtesensor HY3/HY3SI
• Schnittstelle: USB zur PC-Konfiguration

Die Helios KWL 45 STS-UP Steuerung bietet eine umfassende und flexible Lösung zur Regelung dezentraler Lüftungsgeräte KWL EC 45. Mit der Möglichkeit, bis zu 8 Geräteeinheiten zu steuern und 5 Lüftungsstufen sowie 4 Betriebsarten auszuwählen, ermöglicht sie eine präzise Anpassung an individuelle Anforderungen. Die Unterputzmontage sorgt für eine unauffällige Integration in die Raumgestaltung und die Erweiterbarkeit durch Sensoren und Module unterstreicht die Vielseitigkeit dieses Steuerungssets.
