Helios KWL 45 STS-HS Steuerung komplett Bedienelement und Schaltnetzteil Hutschiene

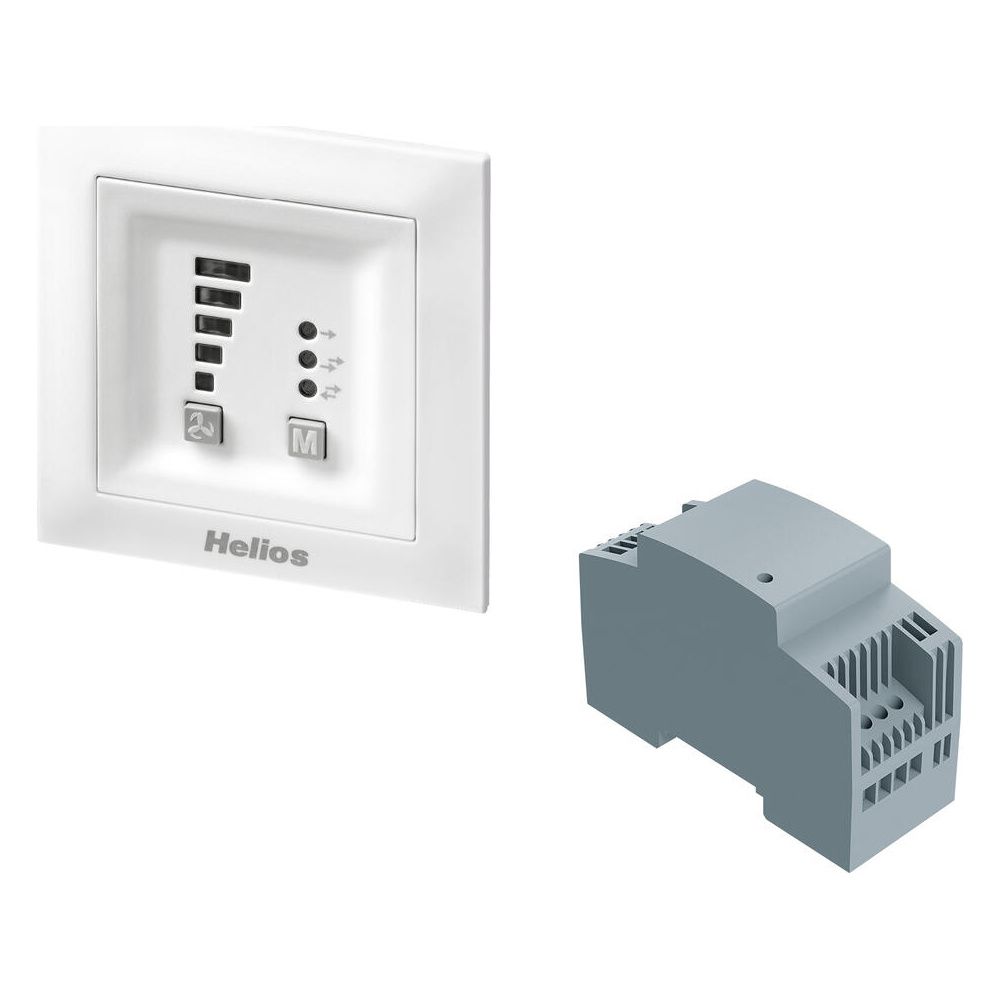

Das Steuerungsset Helios KWL 45 STS-HS EcoVent Verso ist ein umfassendes System für die dezentrale Lüftung mit Wärmerückgewinnung. Es besteht aus einem Bedienelement für die Unterputz-Montage und einem Schaltnetzteil, das für den Einbau in einen Schaltschrank auf einer Hutschiene konzipiert ist. Dieses Set ermöglicht die effiziente Steuerung von Lüftungsgeräten und entspricht der Norm DIN EN 60335-1.

Wie erfolgt die Bedienung der KWL 45 STS-HS Steuerung?

Die Bedienung der Steuerung erfolgt über ein intuitives 2-Tasten-Bedienelement. Nutzer können zwischen fünf verschiedenen Lüftungsstufen wählen, um die Luftzirkulation präzise anzupassen. Zudem stehen vier Betriebsarten zur Verfügung: Wärmerückgewinnung (WRG), Querlüftung, reiner Zuluftbetrieb und reiner Abluftbetrieb. Ein externer, potentialfreier Kontakt ermöglicht die Aktivierung von Standby, Querlüftung, Zu- oder Abluft- sowie Partybetrieb, was eine flexible Anpassung an unterschiedliche Anforderungen erlaubt.

Welche erweiterten Funktionen bietet das Steuerungsset?

Das KWL 45 STS-HS verfügt über einen Passwortschutz zur Sicherung der Einstellungen. Für eine bedarfsabhängige Steuerung können Feuchtesensoren der Typen HY3 oder HY3SI angeschlossen werden. Eine Filterwechselanzeige informiert über notwendige Wartungsintervalle. Über eine USB-Schnittstelle lassen sich Konfigurationen mittels PC vornehmen und Einstellungen speichern. Die Einbindung weiterer Abluftventilatoren ist durch das optionale Erweiterungsmodul KWL 45 EM möglich.

Wie viele Geräteeinheiten können angeschlossen werden?

Das mitgelieferte Schaltnetzteil der Helios KWL 45 STS-HS Steuerung kann bis zu vier Geräteeinheiten des Typs KWL EC 45 mit Strom versorgen. Für größere Installationen, die mehr als vier Geräteeinheiten umfassen, ist ein zusätzliches Schaltnetzteil KWL 45 SNH erforderlich. Das Bedienelement der Steuerung ist in der Lage, bis zu acht Geräteeinheiten zu verwalten, was eine flexible Anpassung an unterschiedliche Projektgrößen ermöglicht.

Technische Daten

• Typ: KWL 45 STS-HS
• Stromversorgung pro Schaltnetzteil: Max. 4 Geräteeinheiten KWL EC 45
• Maximale Steuerung pro Bedienelement: 8 Geräteeinheiten
• Bedienelement: 2-Tasten-Bedienung
• Lüftungsstufen: 5
• Betriebsarten: 4 (Wärmerückgewinnung, Querlüftung, Zuluft, Abluft)
• Montage Schaltnetzteil: Hutschiene (2 TE)
• Montage Bedienelement: Unterputz
• Norm: DIN EN 60335-1
• Anschlussmöglichkeiten: Feuchtesensor HY3/HY3SI, Erweiterungsmodul KWL 45 EM

Das Steuerungsset Helios KWL 45 STS-HS bietet eine flexible und komfortable Lösung zur zentralen Steuerung von dezentralen Lüftungsanlagen mit Wärmerückgewinnung. Mit der Möglichkeit, bis zu acht Geräteeinheiten zu steuern, fünf Lüftungsstufen und vier Betriebsarten, ermöglicht es eine präzise Klimaregelung. Die einfache Integration in Schaltschränke und die Konformität mit DIN EN 60335-1 unterstreichen die technische Qualität dieses Steuerungssets.
