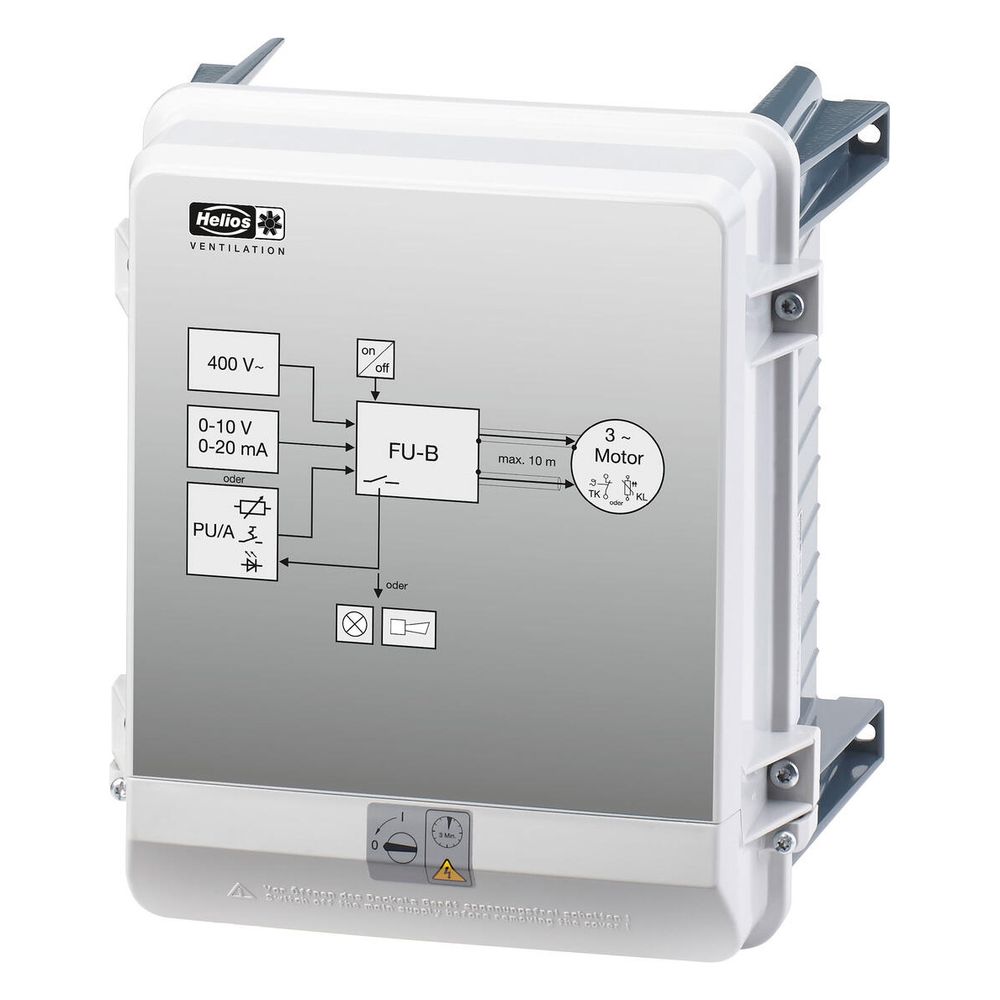

Helios FU-B 5,0 Frequenzumrichter Basic 400V, 3-PH, 2,2kW, 5,0A

Der Helios FU-B 5,0 Frequenzumrichter Basic 400V ist eine Basic-Ausführung zur bedarfsorientierten, geräuschreduzierenden und energiesparenden Drehzahlsteuerung eines einzelnen Ventilators. Mit einer Leistung von 2,2 kW und einem Ausgangsstrom von 5,0 A ist er für den Einsatz in Lüftungs- und Klimaanlagen konzipiert. Die Versorgung erfolgt über eine 3-phasige Netzspannung von 400 V bei 50/60 Hz. Das Gerät ist kurzschlussfest und für Umgebungen mit der Schutzart IP54 geeignet.

Wie wird der Ventilator gesteuert?

Die Drehzahlvorgabe für den Helios FU-B 5,0 Frequenzumrichter erfolgt über ein 0-10 V Steuersignal, das beispielsweise von einem Potentiometer (als Zubehör erhältlich) bereitgestellt wird. Für die Potentiometersteuerung steht eine 10 VDC Spannungsversorgung zur Verfügung. Zusätzlich ist eine 24 VDC Spannungsversorgung für die Steuerung der Freigabe vorhanden.

Welche Schutz- und Betriebsmerkmale bietet der Frequenzumrichter?

Der FU-B 5,0 Frequenzumrichter ist kurzschlussfest und bietet einen umfassenden Motorschutz durch die Anschlussmöglichkeit von Thermokontakt oder Kaltleiter. Ein potentialfreier Relaiskontakt meldet zuverlässig den Betriebszustand oder eine Störung. Die Schutzart IP54 macht das Gerät für den Einbau in Schaltschränken unter Beachtung der Temperaturbedingungen geeignet.

Welche Installationshinweise und Ventilatoranforderungen sind zu beachten?

Die maximale Leitungslänge zwischen dem FU-B Frequenzumrichter und dem Ventilator darf mit abgeschirmter Leitung 10 m nicht überschreiten. Der angeschlossene Ventilator muss für den Betrieb mit einem Frequenzumrichter ausgelegt sein, insbesondere hinsichtlich der EMV-Verträglichkeit. Bei der Bestellung des Ventilators ist die Frequenzumrichtertauglichkeit anzugeben. Die Umgebungstemperatur für den Betrieb sollte zwischen -20 und +40 Grad Celsius liegen; ein Betrieb bis +55 Grad Celsius ist mit Leistungsreduzierung möglich.

Technische Daten

• Leistung: 2,2 kW
• Ausgangsstrom: 5,0 A
• Spannung: 400 V
• Frequenz: 50/60 Hz
• Leistungsquerschnitt (Netz/Motor/Kabel): 4 x 1,5 mm²
• Schutzart: IP54
• Abmessungen (H x B x T): 302 mm x 250 mm x 196 mm
• Gewicht: 4,6 kg
• Maximale Leitungslänge zum Ventilator (abgeschirmt): 10 m
• Steuersignal: 0-10 V
• Umgebungstemperatur: -20 bis +40 °C (bis +55 °C mit Leistungsreduzierung)

Der Helios FU-B 5,0 Frequenzumrichter Basic 400V bietet eine zuverlässige und energieeffiziente Lösung zur Drehzahlsteuerung von Ventilatoren. Mit einer Leistung von 2,2 kW und einem Ausgangsstrom von 5,0 A ermöglicht er eine präzise Anpassung an den Bedarf, reduziert Betriebsgeräusche und optimiert den Energieverbrauch. Die robuste Bauweise mit Schutzart IP54 und der integrierte Motorschutz tragen zur Langlebigkeit und Betriebssicherheit bei.
