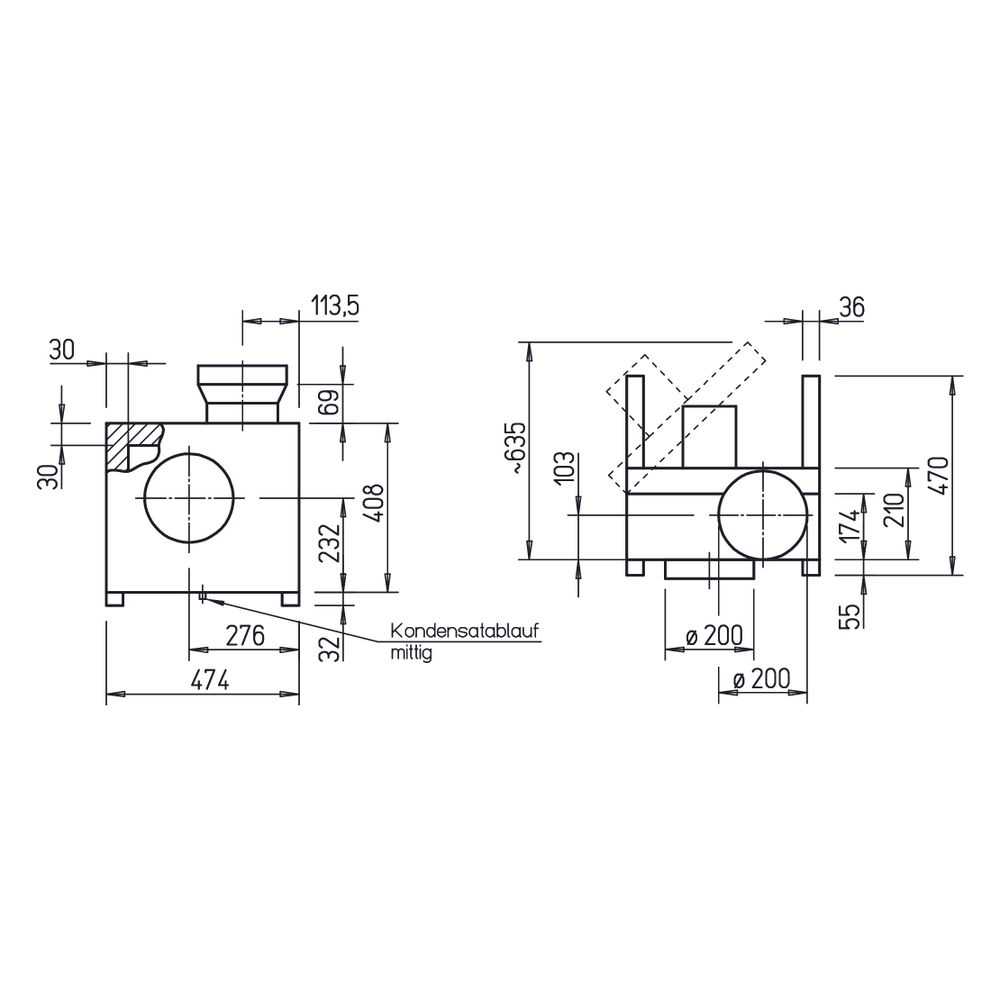

Helios MBW EC 225 Megabox mit EC-Motor 1-PH 230V regelbar, 270W, DN 200, 1350m3/h

Der Helios MBW EC 225 Megabox ist ein geräuschgekapselter EC-Radial-Ventilator, der mit einem leistungsstarken, energieeffizienten und stufenlos regelbaren EC-Motor ausgestattet ist. Dieses Modell ist für den Anschluss an DN 200 Rohrsysteme konzipiert und bietet mit einem Volumenstrom von 1350 m³/h eine effiziente Lösung für Lüftungsaufgaben, bei denen eine leise und leistungsstarke Luftförderung erforderlich ist.

Wie ist der Helios MBW EC 225 Megabox konstruiert?

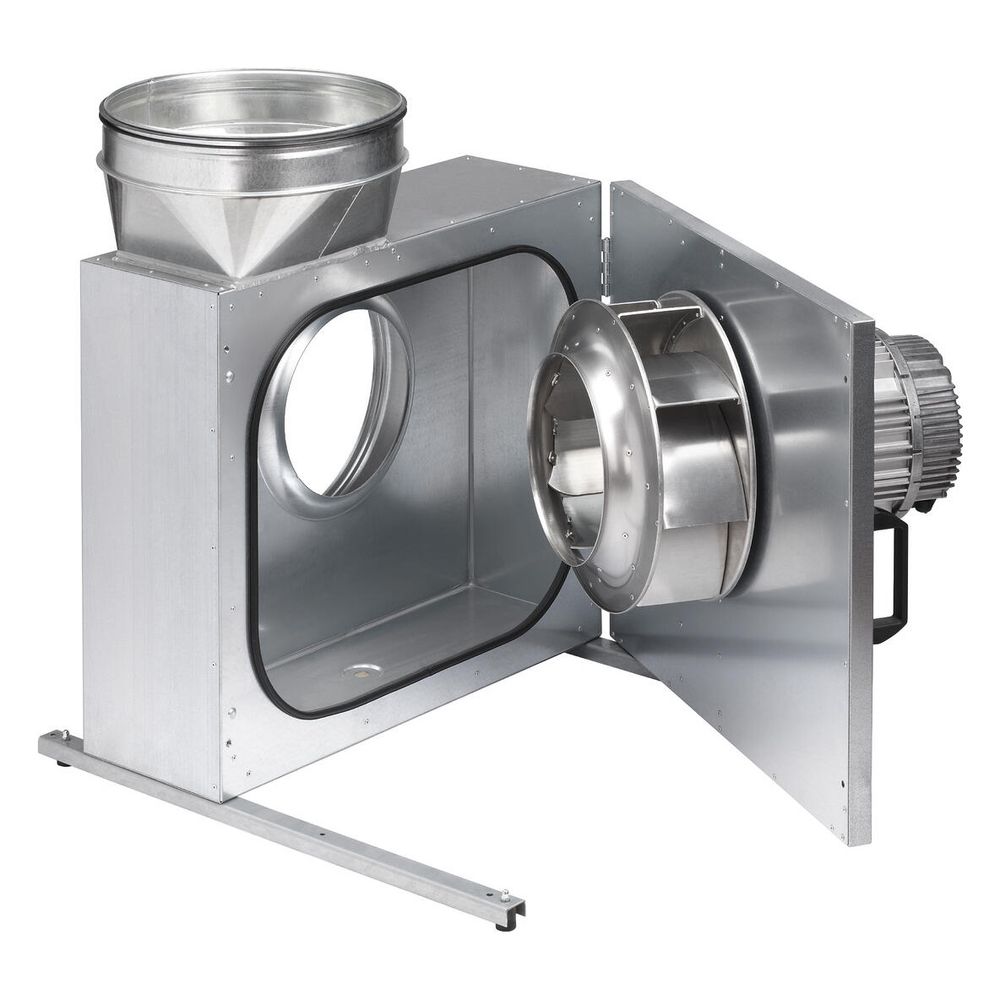

Der MBW EC 225 verfügt über ein doppelwandiges Gehäuse aus verzinktem Stahlblech, das durch 30 mm starke Mineralwoll-Dämmstoff-Platten schallisoliert ist. Diese Konstruktion minimiert die Geräuschentwicklung während des Betriebs. Die Motor-Laufradeinheit ist voll ausschwenkbar, wobei der Motor außerhalb des Luftstroms liegt, um die Geräuschentwicklung zusätzlich zu reduzieren. Saug- und druckseitige Rohranschlussstutzen sind mit Gummilippendichtungen versehen und auf Norm-Durchmesser abgestimmt, was eine einfache und dichte Installation ermöglicht. Serienmäßig ist ein Kondensatablauf mit Tropfschutz bei geöffneter Tür integriert.

Welche Antriebs- und Regelungstechnik bietet der Ventilator?

Der Antrieb erfolgt durch einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP55. Dieser Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Das Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln besteht aus verzinktem Stahlblech und bietet einen guten Wirkungsgrad bei niedrigem Geräuschpegel. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt. Eine integrierte elektronische Temperaturüberwachung für EC-Motor und Elektronik sorgt für zusätzliche Sicherheit, indem bei Überschreitung der maximal zulässigen Temperaturen eine automatische Drehzahl- und Leistungsanpassung erfolgt. Die stufenlose Drehzahlsteuerung kann über ein Potentiometer oder ein Universal-Regelsystem erfolgen. Der Anschluss des Ventilators wird über einen serienmäßigen Klemmenkasten (IP55) außen am Motor vorgenommen.

Wie einfach ist die Wartung und Montage?

Für Inspektions- und Reinigungsarbeiten ist der Ventilator mit einer voll ausschwenkbaren Ventilatortür ausgestattet, die einen einfachen Zugang zur Motor-Laufradeinheit ermöglicht. Für die Montage sind stabile Montageschienen mit vier Schwingungsdämpfern im Lieferumfang enthalten, die eine vibrationsarme Installation ermöglichen.

Technische Daten

• Volumenstrom bei 0 Pa: 1350 m³/h
• Max. Druckerhöhung: 640 Pa
• Drehzahl: 3000 1/min
• Aufgenommene Leistung: 0,27 kW
• Gewicht: 25 kg
• Schalldruck (in 4m): 55 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 1,20 Amp
• Schutzart: IP 55
• Anschlussdurchmesser: DN 200

Der Helios MBW EC 225 Megabox stellt eine effiziente und geräuscharme Lösung für anspruchsvolle Lüftungsaufgaben dar. Mit einem Volumenstrom von 1350 m³/h und einer aufgenommenen Leistung von 0,27 kW ist er für den Dauerbetrieb konzipiert. Die robuste Bauweise, die stufenlose Drehzahlregelung und die integrierten Sicherheitsfunktionen machen ihn zu einer zuverlässigen Wahl für professionelle Anwendungen.

Lieferumfang

• 1x Helios MBW EC 225 Megabox
• 1x Montageschienen mit vier Schwingungsdämpfern
