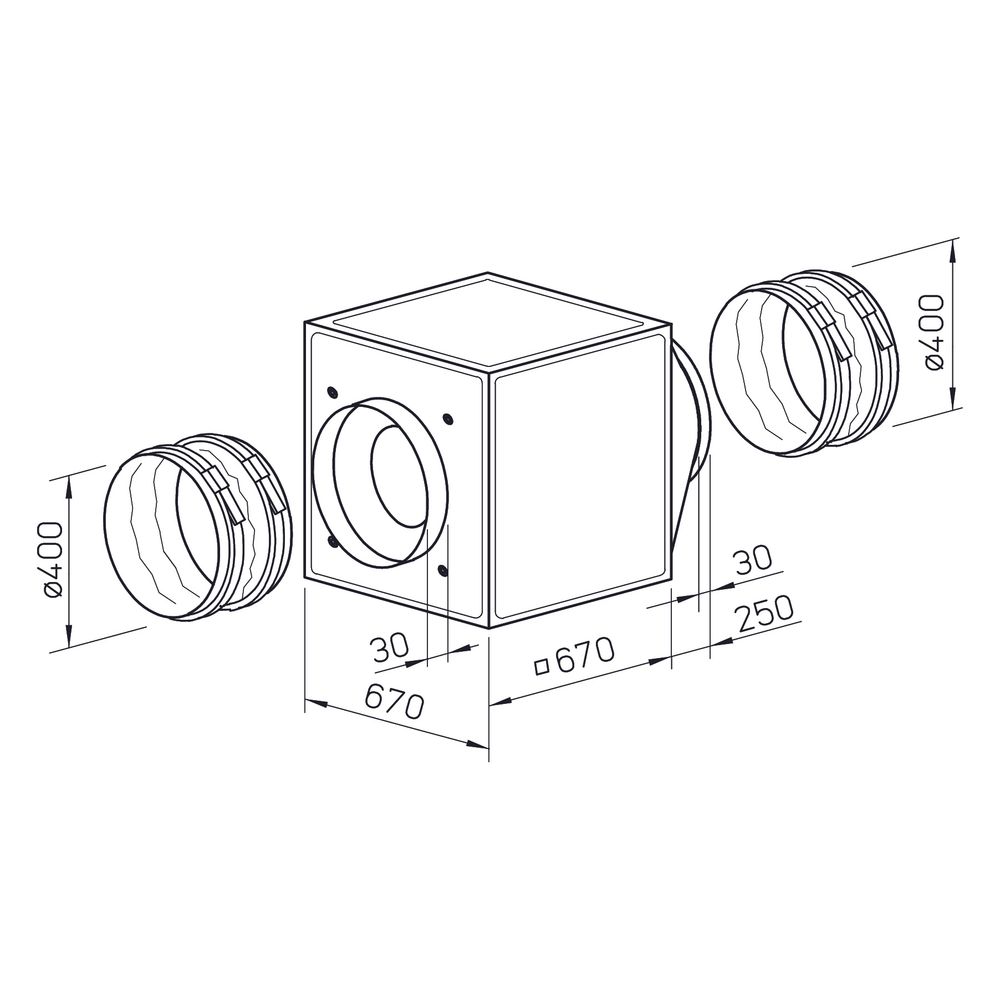

Helios GBW EC 400 A Gigabox EC inkl. Formstück und flexiblen Manschetten DN 400, 1-PH 230V regelbar, 4050m3/h, 350W

Die Helios GBW EC 400 A Gigabox EC ist eine energiesparende, kubische Lüftungsbox mit einem Volumenstrom von 4050 m³/h und einer Leistung von 350 W. Sie ist mit druck- und saugseitig verlustarmen Rohranschlussstutzen inklusive flexibler Manschetten zur Unterbindung von Körperschall ausgestattet. Die Gigabox EC ist drehzahlsteuerbar und ermöglicht eine flexible Anpassung an bauliche Gegebenheiten, ideal für vielfältige Lüftungsanwendungen im Innen- und Außenbereich.

Wie ist die Gigabox EC konstruiert?

Die Lüftungsbox besitzt eine selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Die doppelwandigen, 20 mm starken Seitenpaneele bestehen aus verzinktem Stahlblech und sind schall- sowie wärmeisoliert durch eine Auskleidung mit nicht brennbarer Mineralwolle. Die Gehäusepaneele sind variabel einsetzbar und können bei Bedarf durch Zubehör wie Wetterschutzgitter oder eine Kondensatwanne ersetzt werden. Serienmäßige Kranhaken erleichtern die Positionierung.

Welche Antriebstechnologie kommt zum Einsatz?

Ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln sorgt für effiziente Luftförderung. Der direkte Antrieb erfolgt durch einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP54, der sich durch höchsten Wirkungsgrad auszeichnet. Der vibrationsfreie Lauf wird durch dynamische Wuchtung des Laufrads zusammen mit dem Motor gemäß Gütestufe 6.3 nach DIN ISO 1940 T.1 erreicht. Der Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist vorhanden.

Wie lässt sich die Drehzahl steuern und anschließen?

Die Drehzahl der Lüftungsbox ist stufenlos steuerbar, entweder über ein Potentiometer oder ein Universal-Regelsystem EUR-EC. Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmenkasten in Schutzart IP54 an ein ausgeführtes Kabel. Die Spannungsversorgung beträgt 230 Volt bei einer Frequenz von 50 Hz und einer Stromaufnahme von 2 Ampere.

Technische Daten

• Volumenstrom bei 0 Pa: 4050 m³/h
• Max. Druckerhöhung: 322 Pa
• Drehzahl: 1200 1/min
• Aufgenommene Leistung: 0,35 kW
• Gewicht: 43 kg
• Schalldruck (in 4m): 36 dB(A)
• Spannungsversorgung: 230 Volt
• Frequenz: 50 Hz
• Schutzart: IP 54
• Rohranschlussstutzen DN: 400

Die Helios GBW EC 400 A Gigabox EC bietet eine leistungsstarke und flexible Lösung für Lüftungsaufgaben. Mit einem Volumenstrom von 4050 m³/h und einer aufgenommenen Leistung von 0,35 kW kombiniert sie hohe Effizienz mit geringem Energieverbrauch. Die robuste Bauweise, der EC-Außenläufermotor und die Möglichkeit der stufenlosen Drehzahlsteuerung machen sie zu einer anpassungsfähigen Komponente für diverse Lüftungssysteme.

Lieferumfang

• 1x Helios GBW EC 400 A Gigabox EC
• 1x Formstück
• 1x Flexible Manschetten
