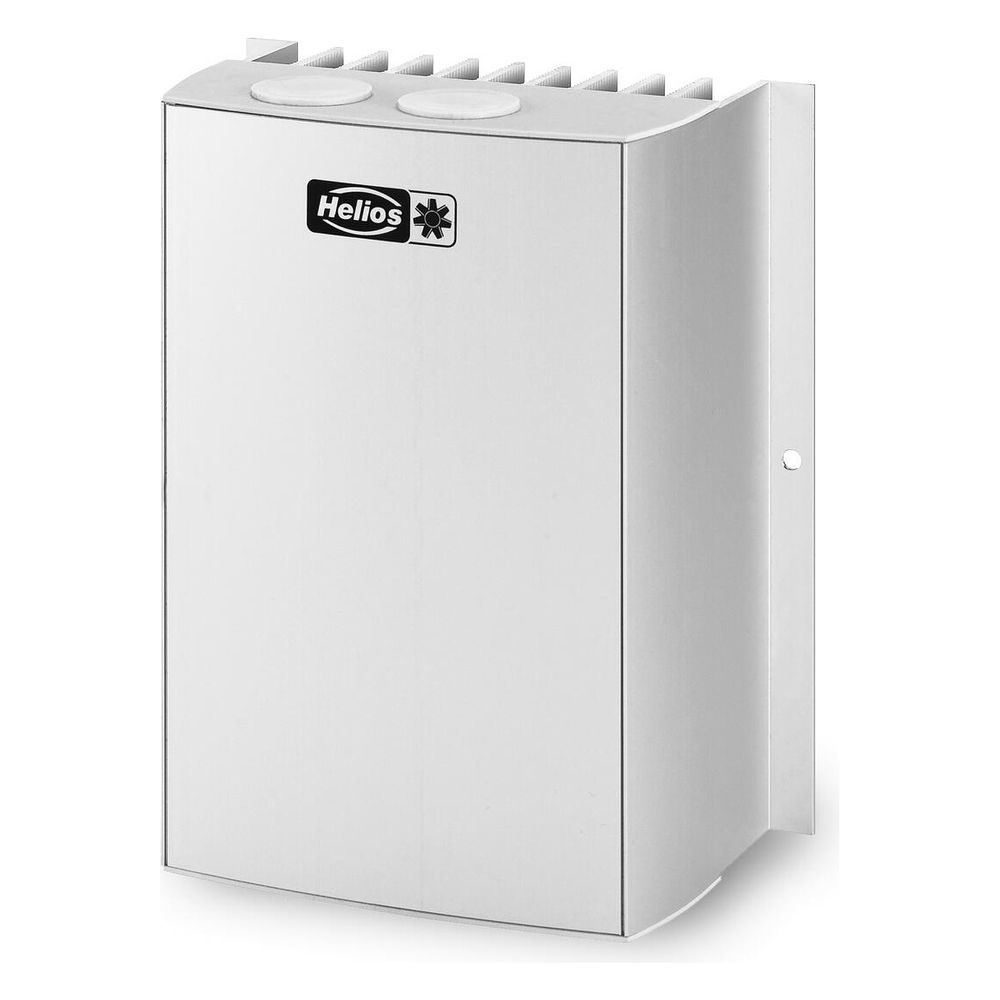

Helios EHSD 30 Elektro-Heizregistersteuerung max. 30kW
Die Helios EHSD 30 Elektro-Heizregistersteuerung ist ein elektronisches, temperaturgeführtes und halbleitergesteuertes Reglersystem für Elektro-Heizregister (EHR). Es ermöglicht die präzise Steuerung von Heizleistungen bis zu 30 kW und ist für die flexible Wand- oder Schaltschrankmontage konzipiert. Das System von Helios Ventilatoren zeichnet sich durch sein robustes Aluminiumgehäuse aus und ist eine zuverlässige Lösung für die Regelung von Heizprozessen in verschiedenen Anwendungen.
Wie ist die Funktionsweise der Steuerung?
Die Elektro-Heizregistersteuerung EHSD 30 arbeitet als elektronisches, temperaturgeführtes und halbleitergesteuertes Reglersystem, das speziell für den Einsatz mit Elektro-Heizregistern entwickelt wurde. Die Steuerung der Heizleistung erfolgt entweder über einen externen Fühler, wie den TFK oder TFR, oder durch eine externe Steuerspannung im Bereich von 0 bis 10 V DC. Die Heizleistung ist auf einen geregelten Anteil von maximal 17 kW und einen festen Grundleistungsanteil von 17 kW aufgeteilt, was eine effiziente und bedarfsgerechte Wärmeregelung ermöglicht.
Welche Merkmale zeichnen das Gehäuse aus?

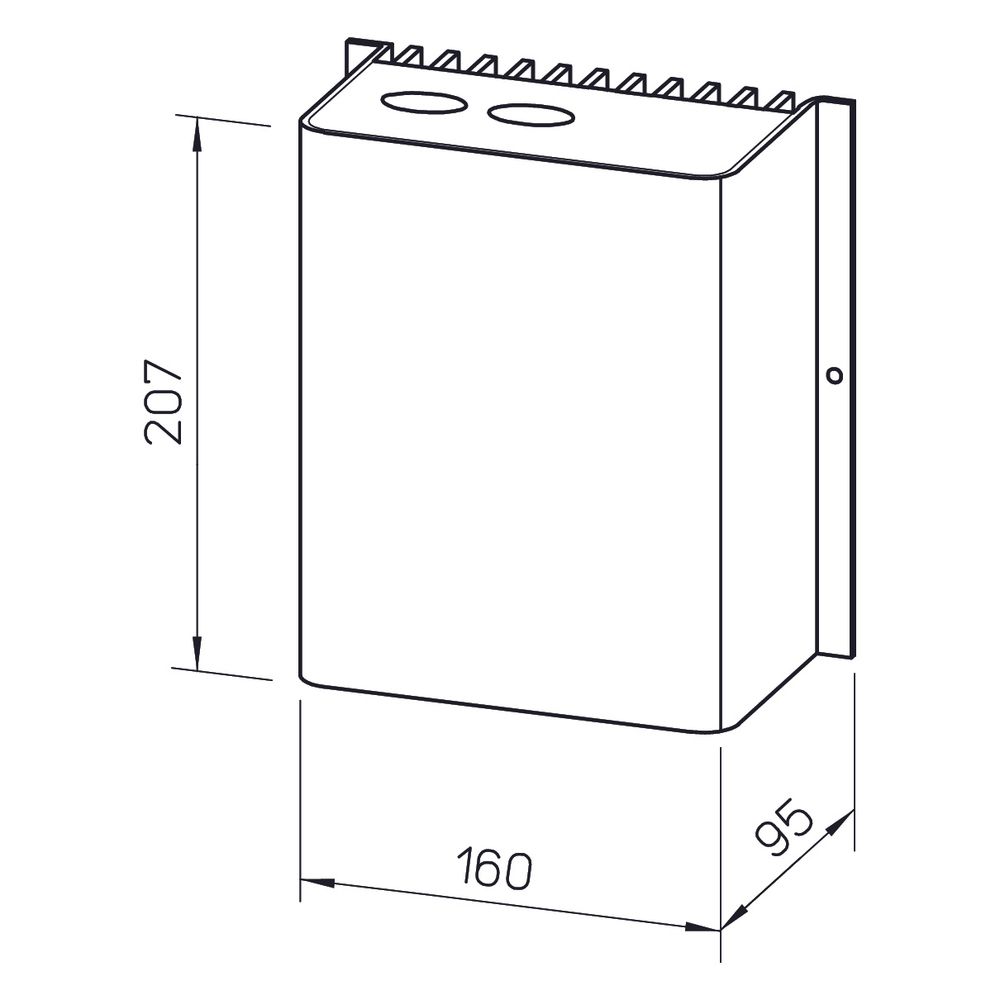

Das Reglersystem ist in einem stabilen Aluminiumgehäuse untergebracht, das eine hohe Langlebigkeit und Schutz der internen Komponenten sicherstellt. Dieses Gehäuse ist flexibel für die Montage an der Wand oder direkt in einem Schaltschrank geeignet, was die Integration in bestehende Anlagen erleichtert. Die Schutzart IP 20 weist auf den Schutz vor festen Fremdkörpern mit einem Durchmesser ab 12,5 mm hin.
Technische Daten
- Max. Heizleistung (Gesamt): 30 kW
- Spannung: 400 V 3 Ph.
- Maximalstrom: 25 A
- Schaltrelais: 230 V 1 Ph., I max 2 A
- Schaltschütz: 400 V 3 Ph., I max 20 A
- Schutzart: IP 20
- Geregelter Anteil Heizleistung: max. 17 kW
- Grundleistungsanteil Heizleistung: 17 kW
- Steuerspannung: 0 - 10 V DC
Technische Daten
| Hersteller-Warengruppe | STEUERGERÄTE, SCHALTER, REGLER |
| Hersteller-Produktgruppe | Steuergeräte z.b.Regler m.SCH. |
| Hersteller | Helios |
| Artikelnummer | HELIOS-05004 |
| EAN-13 | 4010184050049 |
| Gewicht | 2,13 kg |
| WEEE-Nr. | 31687255 |
