Helios GBW 500/4 T 120 GigaBox für Temperatur bis 120 Grad C 1-230V drehzahlsteuerbar, 8345m3/h, 1,4kW

Die Helios GBW 500/4 T 120 GigaBox ist eine kubische Lüftungsbox, die für Fördermitteltemperaturen bis 120 °C konzipiert wurde. Mit einer maximalen Förderleistung von 8345 m³/h und einer Leistung von 1,4 kW ist diese drehzahlsteuerbare Box eine robuste Lösung für die Förderung von verschmutzter und heißer Luft. Sie eignet sich besonders für gewerbliche Küchen und vielfältige Anwendungen in der Prozesstechnik.

Wofür ist die Helios GBW 500/4 T 120 GigaBox geeignet?

Die Helios GBW 500/4 T 120 GigaBox ist eine spezialisierte Lüftungsbox, die für die Förderung von Luft mit Temperaturen von bis zu 120 °C entwickelt wurde. Ihre Konstruktion ermöglicht den sicheren Transport von verschmutzter und heißer Luft, was sie zu einer idealen Wahl für anspruchsvolle Umgebungen macht. Typische Einsatzbereiche umfassen gewerbliche Küchen, in denen hohe Temperaturen und Fettpartikel anfallen, sowie diverse Anwendungen in der Prozesstechnik, wo eine zuverlässige Abluftführung entscheidend ist. Serienmäßige Kranhaken unterstützen eine einfache und sichere Positionierung des Geräts.

Welche Konstruktionsmerkmale zeichnen die GigaBox aus?

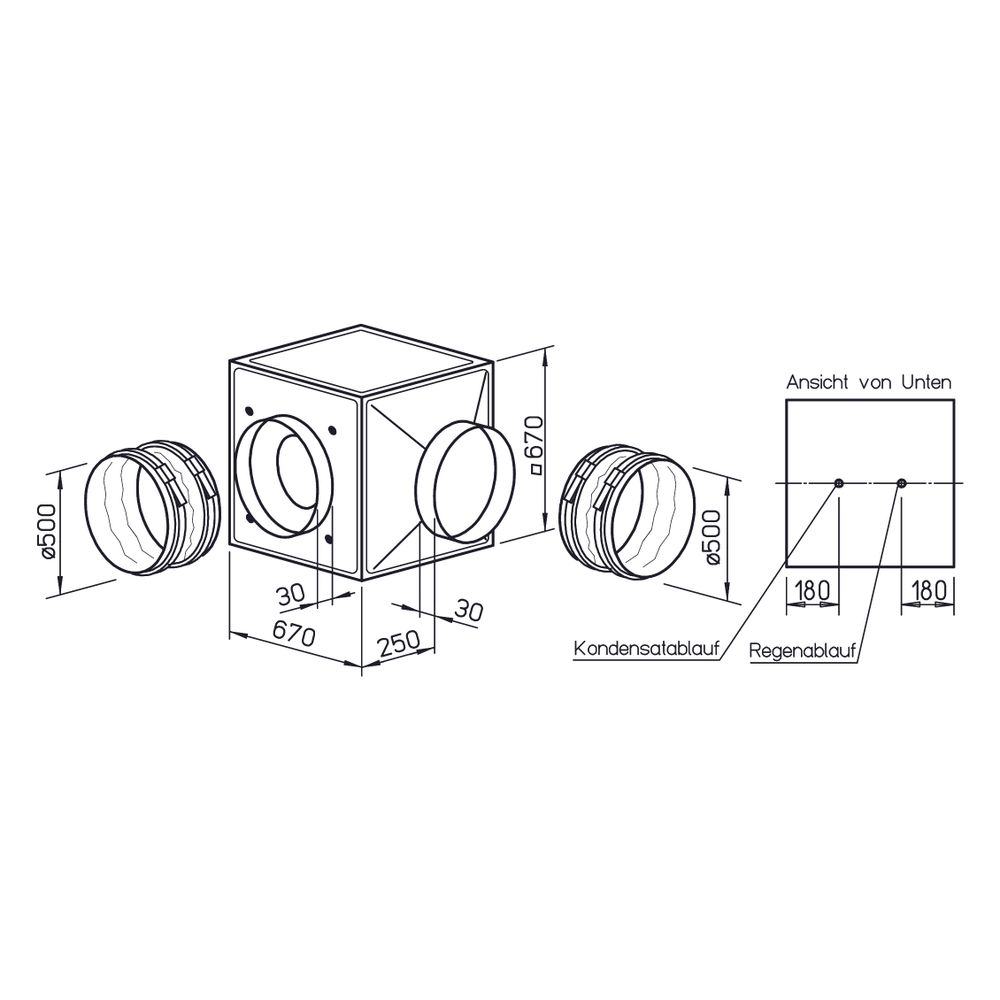

Die GigaBox verfügt über eine selbstragende Gehäuse-Rahmenkonstruktion, die aus stabilen Aluminium-Hohlprofilen gefertigt ist. Die doppelwandigen Seitenpaneele sind 20 mm stark, bestehen aus verzinktem Stahlblech und sind mit nicht brennbarer Mineralwolle schall- und wärmeisoliert. Dies trägt zur Minimierung von Geräuschen und Wärmeverlusten bei. Die druck- und saugseitig verlustarmen Rohranschlussstutzen sind mit flexiblen Manschetten ausgestattet, um die Übertragung von Körperschall zu reduzieren. Dank variabel einsetzbarer Gehäusepaneele lässt sich die Lüftungsbox optimal an unterschiedliche bauliche Gegebenheiten anpassen.

Wie ist der Antrieb und das Laufrad der GigaBox konzipiert?

Ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln sorgt für eine effiziente Luftförderung. Das Laufrad ist direkt angetrieben und dynamisch gewuchtet, entsprechend der Gütestufe 6.3 nach DIN ISO 1940 T.1, was einen vibrationsfreien und ruhigen Lauf sicherstellt. Der Antriebsmotor ist in einer geschlossenen, wartungsfreien Bauweise ausgeführt und außerhalb des Förderstroms positioniert, was den Einsatz bei hohen Fördermitteltemperaturen ermöglicht. Die Drehzahl des Motors ist durch Spannungsreduzierung steuerbar. Eingebaute Thermokontakte sind auf einer Klemmleiste herausgeführt. Geschlossene, geräuscharme Kugellager mit Langzeitschmierung tragen zu einer langen Lebensdauer des Geräts bei. Der Netzanschluss erfolgt über einen im Gerät integrierten Klemmenkasten mit Schutzart IP54.

Welche zusätzlichen Ausstattungsmerkmale bietet die GigaBox?

Die GigaBox ist serienmäßig mit einer Kondensatwanne und einem beiliegenden Kondensatablauf ausgestattet, was die Handhabung von Kondenswasser erleichtert. Für eine einfache Positionierung sind Kranhaken integriert. Diese Merkmale unterstützen den Einsatz in anspruchsvollen gewerblichen Umgebungen.

Technische Daten

• Spannung: 230 V
• Frequenz: 50 Hz
• Leistung P: 1,4 kW
• Strom I: 6,1 / 7,0 A geregelt
• Drehzahl n: 1340 1/min
• Kondensator C: 30 µF
• Max. Fördermitteltemperatur: 120 °C
• Max. Förderleistung: 8345 m³/h
• Gehäuseabstrahlung in 4 m: 45 dB(A)

Die Helios GBW 500/4 T 120 GigaBox bietet eine leistungsstarke und zuverlässige Lösung für die Abluftführung in anspruchsvollen Umgebungen. Ihre robuste Bauweise mit schall- und wärmeisolierten Paneelen sowie der außerhalb des Luftstroms positionierte Motor ermöglichen den effizienten Betrieb bei Fördermitteltemperaturen bis 120 °C. Mit einer Leistung von 1,4 kW und einer Förderleistung von 8345 m³/h ist diese drehzahlsteuerbare Lüftungsbox eine effektive Wahl für gewerbliche Küchen und die Prozesstechnik.

Lieferumfang

• 1x Helios GBW 500/4 T 120 GigaBox
• 1x Kondensatablauf
