Helios HRFW EC 560 Axial-Hochleistungsventilator 1-PH 230V regelbar, 9740m3/h, 555W

Der Helios HRFW EC 560 Axial-Hochleistungsventilator ist ein leistungsstarkes und regelbares Gerät mit einem energiesparenden EC-Außenläufermotor. Er bietet einen Volumenstrom von 9740 m³/h und eine aufgenommene Leistung von 555 W bei 230 Volt Betriebsspannung. Dieser Ventilator ist für anspruchsvolle Lüftungsaufgaben konzipiert und zeichnet sich durch seine robuste Bauweise aus.

Wie ist der Ventilator konstruiert und welche Materialien werden verwendet?

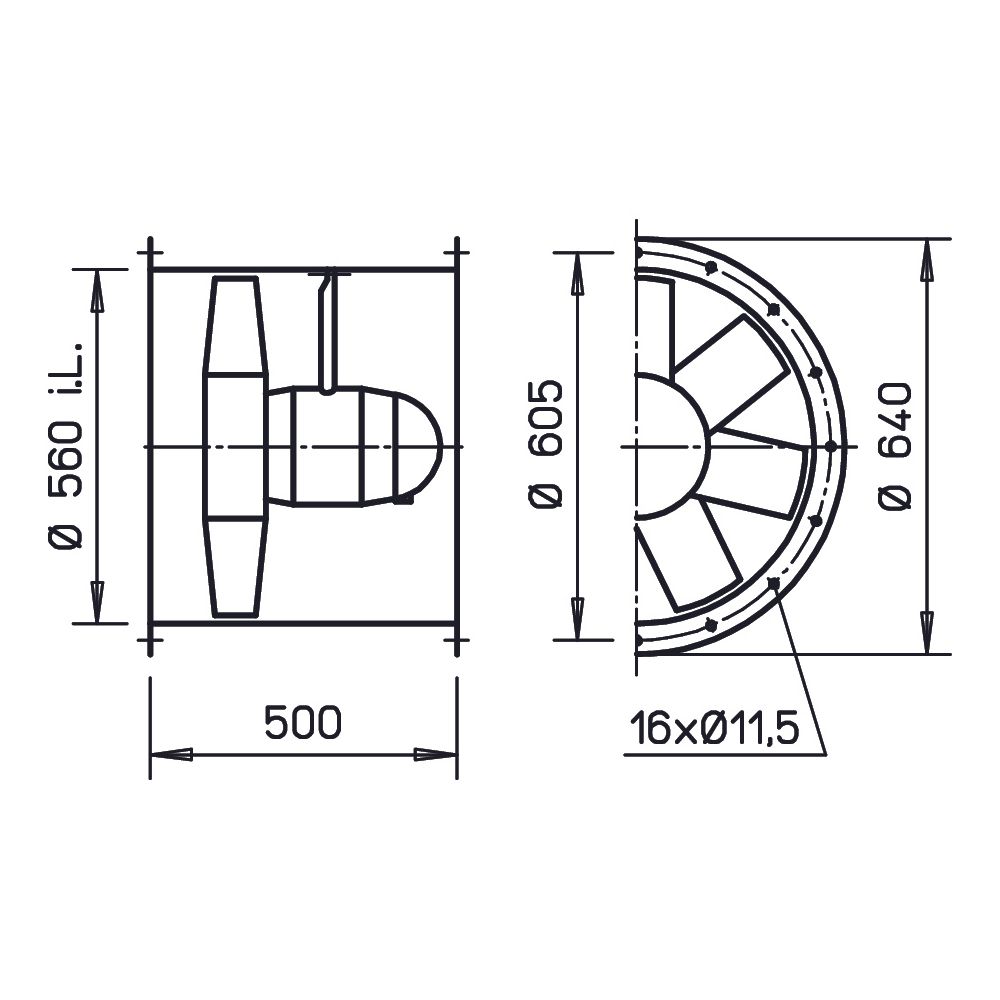

Der HRFW EC 560 ist in einem zylindrischen Rohr aus verzinktem Stahlblech untergebracht. Er verfügt über ein Laufrad mit Hochleistungs-Charakteristik, das mit profilierten Schaufeln aus Kunststoff ausgestattet ist. Diese sind aerodynamisch auf die Anwendung optimiert und dynamisch ausgewuchtet. Das Gehäuse aus verzinktem Stahlblech stellt eine hohe Stabilität und Korrosionsbeständigkeit sicher.

Welche Motor- und Steuerungstechnologien sind integriert?

Ausgestattet ist der Ventilator mit einem drehzahlsteuerbaren EC-Außenläufermotor, der einen hohen Wirkungsgrad bei geringem Energieverbrauch bietet. Der Motor ist kugelgelagert, wartungs- und funkstörungsfrei und verfügt über eine ausgezeichnete elektromagnetische Verträglichkeit (EMV). Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik. Die Regelung kann stufenlos über ein Drehzahl-Potentiometer, einen Dreistufen-Schalter oder über ein Universal-Regelsystem sowie elektronische Differenzdruck- oder Temperaturregler erfolgen.

Welche Betriebs- und Leistungsdaten sind relevant?

Der Ventilator arbeitet im Temperaturbereich von -30 °C bis +60 °C und ist für eine Versorgungsspannung von 230 Volt bei 50 Hz ausgelegt. Die maximale Drehzahl beträgt 1200 1/min, bei einer aufgenommenen Leistung von 555 W. Der Volumenstrom bei 0 Pa liegt bei 9740 m³/h und die maximale Druckerhöhung bei 126 Pa. Die Stromaufnahme beträgt 2,5 Ampere, die Schutzart des Geräts ist IP 54.

Wie sind die akustischen Eigenschaften des HRFW EC 560?

Der Schalldruckpegel beträgt 55 dB(A) in einem Abstand von 4 Metern. Die Schalleistung verteilt sich über Frequenzen von 250 bis 8000 Hz mit Werten zwischen 54 und 70 dB(A), was auf eine ausgewogene Geräuschcharakteristik hinweist.

Technische Daten

• Volumenstrom bei 0 Pa: 9740 m³/h
• Maximale Druckerhöhung: 126 Pa
• Drehzahl: 1200 1/min
• Aufgenommene Leistung: 555 W
• Spannung: 230 V
• Stromaufnahme: 2,5 A
• Betriebstemperaturbereich: -30 °C bis +60 °C
• Schalldruckpegel (4 m): 55 dB(A)
• Schutzart: IP 54
• Gewicht: 3 kg

Der Helios HRFW EC 560 Axial-Hochleistungsventilator überzeugt durch seine hohe Förderleistung von 9740 m³/h und eine maximale Druckerhöhung von 126 Pa bei einem Energieverbrauch von 555 W. Die regelbare Drehzahl und die robuste Bauweise machen ihn zu einer effizienten Lösung für anspruchsvolle Lüftungsaufgaben in verschiedenen Anwendungsbereichen.
