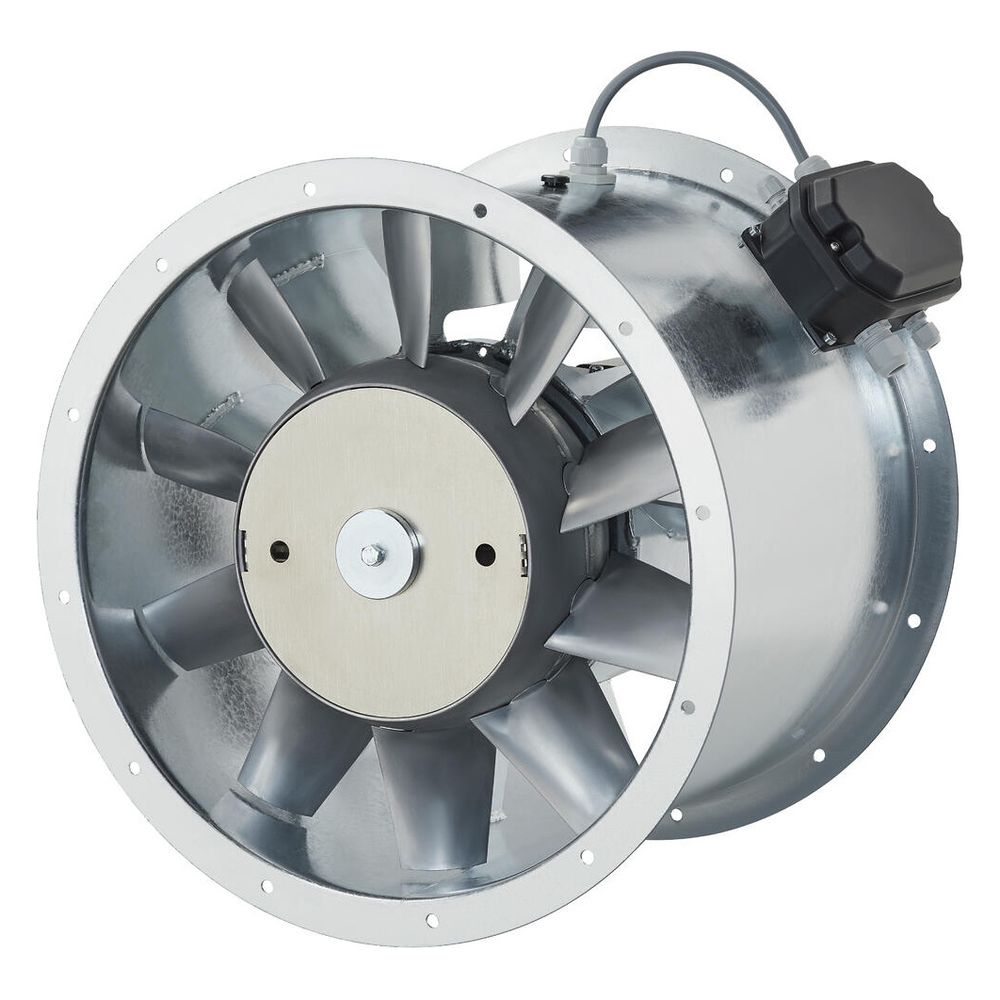

Helios AMD 560/2 Axial-Mitteldruckventilator 3-PH, 22260m3/h, 7,5kW, PTC, 400V

Der Helios AMD 560/2 Axial-Mitteldruckventilator ist ein leistungsstarkes 3-Phasen-Gerät mit Direktantrieb, einer Motornennleistung von 7,5 kW und einem Volumenstrom von 22.260 m³/h. Ausgelegt für den Betrieb mit 400 V und 50 Hz, eignet sich dieser Ventilator für horizontale und vertikale Einbausituationen. Er ist ideal für industrielle und gewerbliche Anwendungen, bei denen eine effiziente Luftförderung mit mittlerem Druck erforderlich ist.

Wie ist der Helios AMD 560/2 konstruiert und welche Materialien werden verwendet?

Das Gehäuse des Ventilators besteht aus zylindrischem Stahlblech mit beidseitig angeformtem Flansch, der dem Lochbild nach DIN 24155 Blatt 3 entspricht. Ein strömungstechnisch optimiertes Nachleitrad aus Stahlblech ist integriert, um die Druckerhöhung zu maximieren und eine hohe Effizienz zu ermöglichen. Der Oberflächenschutz wird durch eine Pulverbeschichtung in RAL 7015 (Grau) realisiert. Der Gehäuseklemmenkasten aus Kunststoff ist auf einem separaten Halter außen am Ventilatorgehäuse angebracht und verfügt über eine kundenseitige Kabelverschraubung (1 x M20) mit einem Dichtbereich von 8 bis 13 mm. Die Klemmleiste ist für einen Querschnitt von 6 mm² ausgelegt.

Welche Merkmale kennzeichnen Laufrad und Motor des Ventilators?

Das axiale Laufrad ist mit zehn aerodynamisch profilierten Schaufeln aus Aluminiumguss ausgestattet, die direkt auf der Motorwelle aufgesteckt sind. Die Schaufeln sind im Stillstand stufenlos verstellbar. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt. Der Drehstrom-Normmotor der Baugröße BG 132 ist direkt im Luftstrom angeordnet und besitzt die Schutzart IP 55. Ein serienmäßiger Kaltleiter (PTC) dient als Wicklungsschutz. Die Luftförderrichtung erfolgt vom Laufrad über den Motor drückend.

Für welche Betriebsbedingungen ist der Helios AMD 560/2 geeignet?

Der Ventilator ist für Fördermittel mit einer Dichte von 1,2 kg/m³ und einer zulässigen Temperatur von -20 bis 60 °C ausgelegt. Eine Aufstellung im Freien ist unter normalen Witterungsbedingungen möglich, sofern ein bauseitiger Schutz vor Witterungseinflüssen und das Eindringen von Niederschlagswasser ausgeschlossen ist.

Technische Daten

• Volumenstrom bei 0 Pa: 22.260 m³/h
• Motornennleistung: 7,50 kW
• Spannung: 400 V
• Frequenz: 50 Hz
• Schutzart: IP 55
• Zulässige Fördermitteltemperatur: -20 bis 60 °C
• Gesamtgewicht: 123 kg
• Motornenndrehzahl: 2940 1/min
• Max. Wirkungsgrad: 90,1 %
• Effizienzklasse: IE 3

Der Helios AMD 560/2 Axial-Mitteldruckventilator bietet eine robuste und effiziente Lösung für anspruchsvolle Lüftungsaufgaben. Mit einer Motornennleistung von 7,5 kW und einem Volumenstrom von 22.260 m³/h bei 0 Pa ist er für den Dauereinsatz konzipiert. Die Schutzart IP 55 und der serienmäßige PTC-Wicklungsschutz unterstreichen die Zuverlässigkeit dieses Drehstrom-Axialventilators, der flexibel in horizontalen und vertikalen Einbaulagen eingesetzt werden kann.
