01413
129,50 €
10 - 21 Werktage
DN 225
ASD-SGD 225

01414
133,90 €
10 - 21 Werktage
DN 250
ASD-SGD 250

01415
153,10 €
10 - 21 Werktage
DN 280
ASD-SGD 280

01416
171,10 €
10 - 21 Werktage
DN 315
ASD-SGD 315

01417
177,40 €
10 - 21 Werktage
DN 355
ASD-SGD 355

01418
195,90 €
10 - 21 Werktage
DN 400
ASD-SGD 400

01419
204,80 €
10 - 21 Werktage
DN 450
ASD-SGD 450
Beschreibung

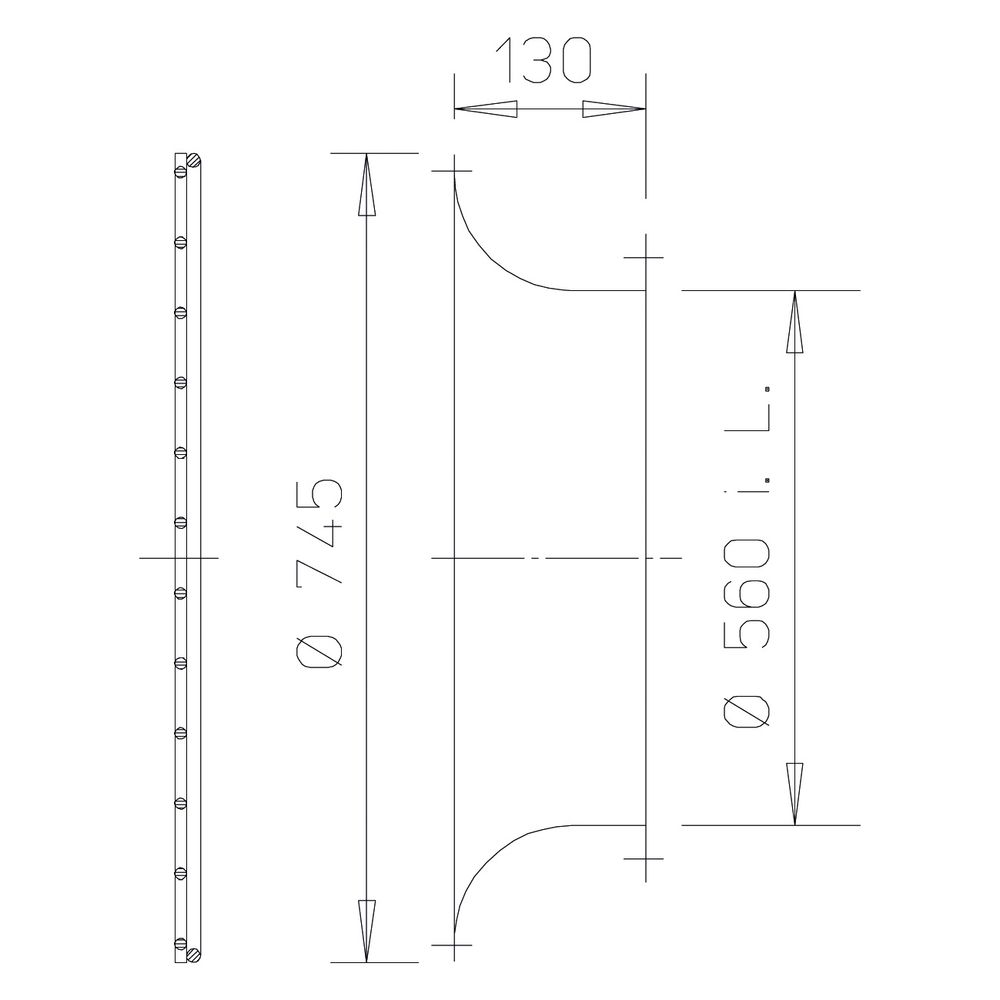

Helios ASD-SGD 560 Ansaugdüse mit Schutzgitter DN 560, verzinkt
Die Ansaugdüse ASD-SGD 560 mit Schutzgitter dient als strömungstechnisch optimiertes Zubehör für Axialventilatoren. Die aus feuerverzinktem Stahlblech gefertigte Komponente verfügt über einen großzügigen Einlaufradius zur effizienten Luftführung.
Konstruktion und Montage
Die Ansaugdüse ist für den Einsatz in Lüftungssystemen konzipiert. Saugseitig ist ein pulverbeschichtetes Schutzgitter montiert, das den Anforderungen der DIN EN 13857 entspricht. Der anschlussseitige Flansch ist mit einem Lochbild gemäß DIN 24155 ausgestattet, was eine passgenaue Montage an entsprechende Ventilatoren ermöglicht.
Technische Daten
- Nennweite: 560 mm
- Material: Stahlblech, feuerverzinkt
- Schutzgitter: Pulverbeschichtet, konform zu DIN EN 13857
- Flanschanschluss: DIN 24155
Technische Daten
| Hersteller-Warengruppe | Axialventilatoren und Zubehör |
| Hersteller-Produktgruppe | Zubeh.f.Axialvt.wie Sts,Fr,Sd |
| Hersteller | Helios |
| Artikelnummer | HELIOS-01421 |
| EAN-13 | 4010184014218 |
| Ersatzteil | nein |
| Gewicht | 11,5 kg |
| Zubehör | ja |
| WEEE-Nr. | DE31687255 |
