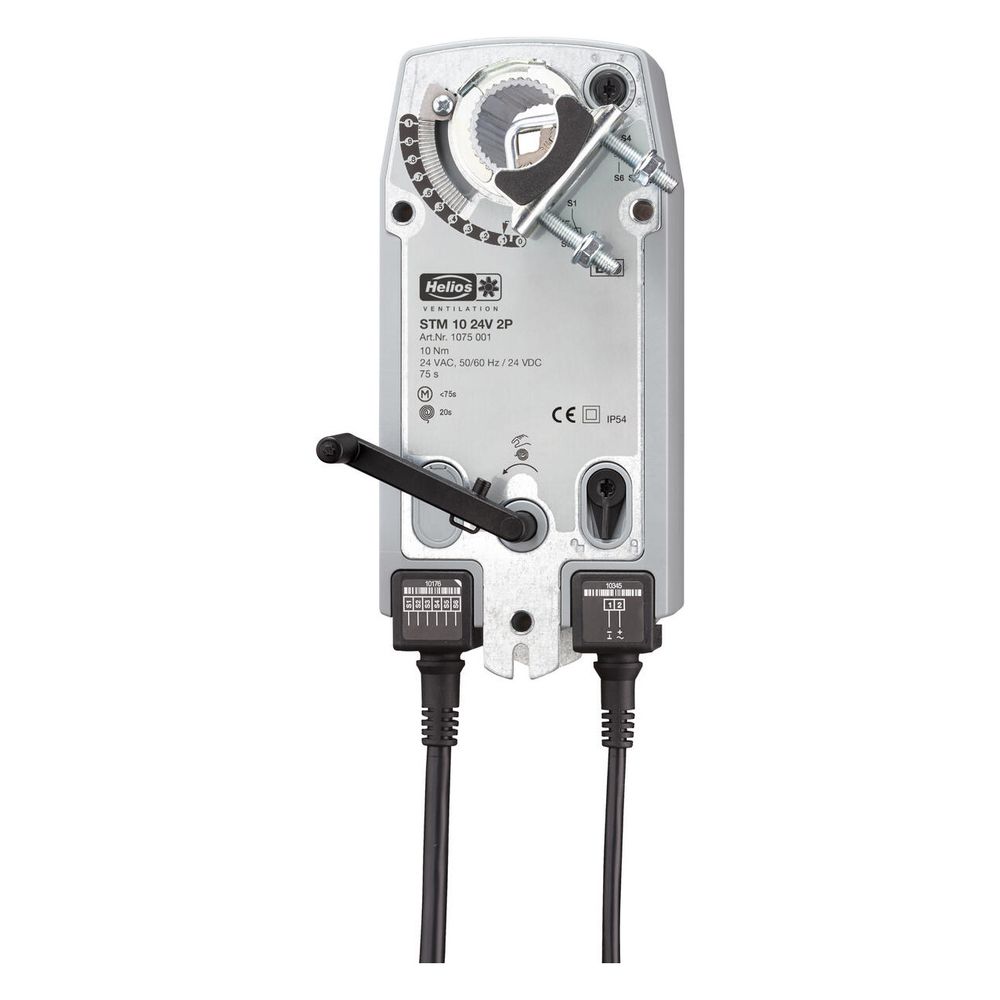

Helios STM 10 24V 2P Klappen-Stellmotor, 10Nm 24V DC, IP 54 Federrücklauf, Hilfsschalter

Der Helios STM 10 24V 2P Klappen-Stellmotor ist ein elektrischer Stellmotor mit Federrücklauf, der speziell für das Öffnen und Schließen von Verschlussklappen JVK konzipiert wurde. Mit einem Drehmoment von 10 Nm und einer Nennspannung von 24 Volt DC bietet er eine zuverlässige und präzise Steuerung. Er ist ideal für Lüftungs- und Klappensteuerungen in Gebäuden, bei denen eine sichere und wartungsfreie Betätigung erforderlich ist.

Wie funktioniert der Helios STM 10 24V 2P Klappen-Stellmotor?

Der Stellmotor arbeitet mit einem elektrischen Antrieb und einem Federrücklauf, der das Schließen der Klappe bei Stromausfall oder Abschaltung sicherstellt. Die Laufzeit des Motors beträgt 75 Sekunden, während der Federrücklauf in 20 Sekunden erfolgt. Eine manuelle Betätigung und Fixierung ist mittels Handkurbel und Verriegelungsschalter möglich, was eine flexible Bedienung auch ohne Stromzufuhr erlaubt.

Welche Anschluss- und Steuerungsmöglichkeiten bietet der Stellmotor?

Der STM 10 24V 2P verfügt über potentialfreie Meldekontakte, die eine flexible Rückmeldung der Klappenpositionen "auf" und "zu" ermöglichen. Diese Kontakte sind beliebig einstellbar und unterstützen Ströme von 1 mA bis 3 A (0,5 A induktiv) bei 250 V AC. Die Anschlusskabel für den Stellmotor und die Meldekontakte sind jeweils 1 Meter lang mit einem Querschnitt von 0,75 mm², was eine einfache Integration in bestehende Steuerungssysteme ermöglicht.

Welche mechanischen Eigenschaften und Schutzmerkmale zeichnen den Stellmotor aus?

Der Stellmotor ist mit einer Verdrehsicherung und einer mechanischen Stellungsanzeige ausgestattet, die eine genaue Positionserkennung der Klappe erlaubt. Ein beigefügter Drehwinkelbegrenzer sorgt für die Begrenzung des Stellwegs. Die Schutzart IP 54 ermöglicht einen Schutz gegen Staub und Spritzwasser, wodurch der Motor auch in anspruchsvollen Umgebungen eingesetzt werden kann. Die Montage ist flexibel möglich auf runden Achsen mit einem Durchmesser von 10 bis 25 mm oder quadratischen Achsen mit einer Kantenlänge von 10 bis 18 mm. Zudem ist der Motor überlastsicher und wartungsfrei.

Welche weiteren Funktionen bietet der Helios STM 10 24V 2P?

Zwei integrierte Hilfsschalter erweitern die Funktionalität und unterstützen die Steuerung und Überwachung der Klappenposition. Die Steckfunktion ermöglicht eine einfache Direktmontage auf der Klappenachse.

Technische Daten

• Nennspannung: AC 24V, 50/60 Hz, DC 24V
• Drehmoment: 10 Nm
• Laufzeit Motor: 75 s
• Laufzeit Federrücklauf: 20 s
• Potentialfreie Meldekontakte: 2 x EPU, 250 V AC / 1 mA bis 3 A (0,5A induktiv)
• Schutzklasse: III
• Schutzart: IP 54
• Maße (BxHxT): 98 x 214 x 93 mm
• Gewicht (ca.): 2,00 kg
• Montage rund/quadratisch: 10 - 25 mm (Durchmesser)/10 - 18 mm (Kantenlänge)

Der Helios STM 10 24V 2P Klappen-Stellmotor bietet eine zuverlässige und effiziente Lösung für die Steuerung von Verschlussklappen. Seine robuste Bauweise mit einem Drehmoment von 10 Nm, einer Nennspannung von 24 Volt DC und dem Federrücklauf sorgt für präzise und sichere Funktion. Die einfache Montage, die wartungsfreie Ausführung und die flexiblen Anschlussmöglichkeiten machen ihn zu einer praktischen Wahl für diverse Anwendungen in der Lüftungstechnik.

Lieferumfang

• 1x Helios STM 10 24V 2P Klappen-Stellmotor
• 1x Drehwinkelbegrenzer
