Helios HWD 500/4 Axial-Hochleistungsventilator 3-PH 400V, TK, drehzahlsteuerbar, 8200m3/h, 620W

Der Helios HWD 500/4 Axial-Hochleistungsventilator ist ein direkt angetriebenes, drehzahlsteuerbares Gerät, das für hohe Förderleistungen und zuverlässige Luftförderung konzipiert wurde. Mit einem Volumenstrom von 8200 m³/h und einer aufgenommenen Leistung von 0,62 kW eignet er sich ideal für den Einsatz in Lüftungs- und Klimaanlagen. Die Ausführung mit Wandeinbauring und Einströmdüse ermöglicht eine effiziente Montage und Luftführung.

Wie ist der HWD 500/4 konstruiert?

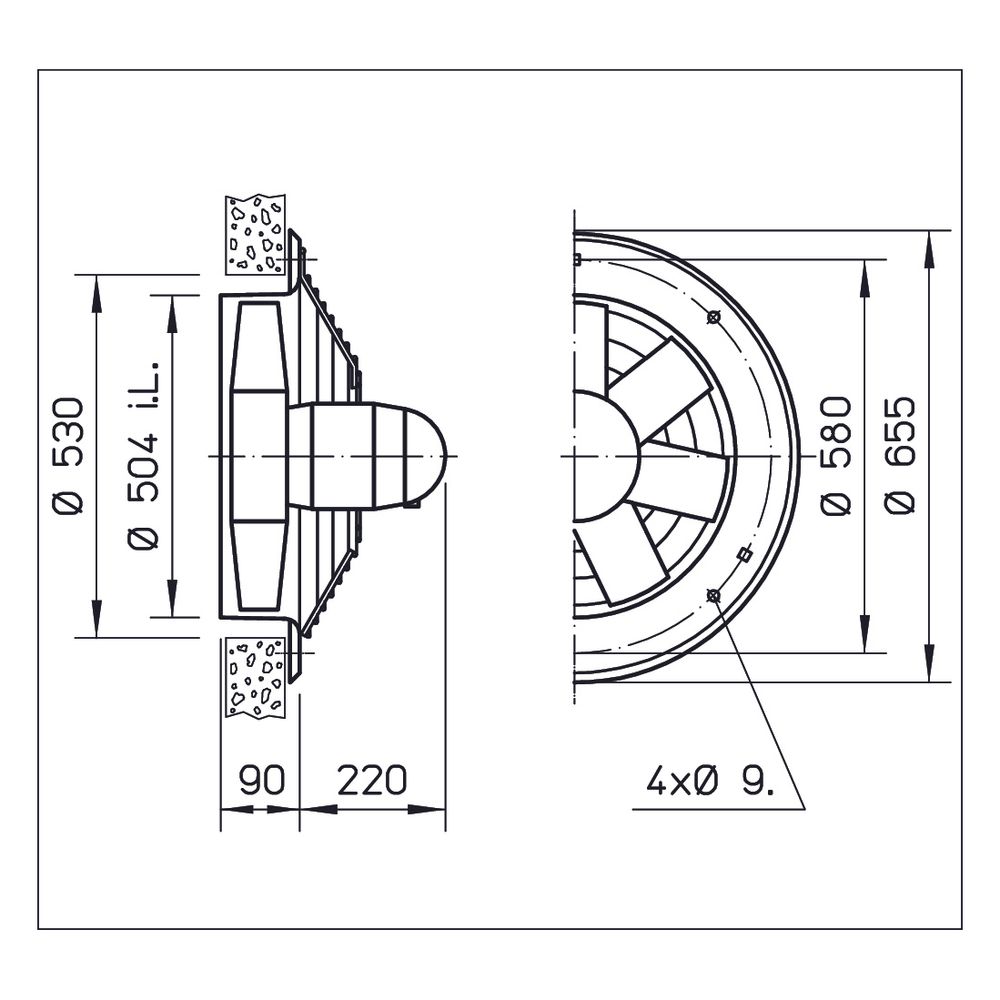

Der Ventilator verfügt über einen robusten Wandeinbauring aus verzinktem Stahlblech, der zweifach lackiert und in Papyrusweiß gehalten ist. Die Einströmdüse ist auf der Saugseite mit einem Schutzgitter ausgestattet, um das Eindringen von Fremdkörpern zu verhindern. Der Anschlusskasten ist direkt am Motor angebracht, was eine kompakte Bauweise unterstützt. Das Laufrad besitzt sieben Schaufeln aus Thermoplast, die einen hohen Wirkungsgrad bei gleichzeitig niedrigem Betriebsgeräusch bieten.

Welche Antriebstechnik kommt zum Einsatz?

Angetrieben wird der HWD 500/4 von einem Drehstrom-Kurzschlussläufer-Motor, der durch Spannungsreduzierung drehzahlsteuerbar ist. Integrierte Thermokontakte schützen den Motor vor Überhitzung. Die geschlossene Bauweise des Motors ist wartungsfrei. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zu einer langen Lebensdauer und einem vibrationsfreien Betrieb bei. Eine dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sorgt für einen ruhigen Lauf.

Welche Leistungsdaten sind relevant?

Der Ventilator erreicht bei 0 Pa einen Volumenstrom von 8200 m³/h und eine maximale Druckerhöhung von 170 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³. Die zulässige Fördermitteltemperatur liegt bei 40/40 °C. Die Drehzahl beträgt 1345 1/min, die aufgenommene Leistung 0,62 kW. Die Stromaufnahme liegt bei 1,22 Amp bei einer Spannung von 400 Volt und einer Frequenz von 50 Hz. Die Schutzart IP 55 und die Isolierklasse B ermöglichen einen sicheren Betrieb unter anspruchsvollen Bedingungen.

Wie sind Geräuschentwicklung und Gewicht?

Der HWD 500/4 erzeugt eine Schalleistung von 80 dB(A) und einen Schalldruckpegel von 60 dB(A) in einem Abstand von 4 Metern. Mit einem Gewicht von 18 kg ist das Gerät robust und dennoch handhabbar für die Montage.

Technische Daten

• Volumenstrom bei 0 Pa: 8200 m³/h
• Max. Druckerhöhung: 170 Pa
• Fördermitteltemperatur: 40/40 °C
• Drehzahl: 1345 1/min
• Aufgenommene Leistung: 0,62 kW
• Gewicht: 18 kg
• Schalleistung: 80 dB(A)
• Schalldruck in 4m: 60 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 55

Der Helios HWD 500/4 Axial-Hochleistungsventilator bietet eine leistungsstarke und regelbare Luftförderung mit robustem Aufbau und wartungsfreiem Motor. Mit einer aufgenommenen Leistung von 0,62 kW und einem Volumenstrom von 8200 m³/h ist er für anspruchsvolle Lüftungsanwendungen geeignet und überzeugt durch seine langlebige und geräuscharme Konstruktion.
