Helios FSK 40/20 Formstücke zu Kanalventilator, DN 200, 2 Stück

Die Helios FSK 40/20 Formstücke sind ein Satz von zwei passgenauen Formstücken aus verzinktem Stahlblech. Sie dienen der preisgünstigen Integration von rechteckigen Kanalventilatoren in runde Rohrsysteme, insbesondere für einen Nennweitenbereich von DN 200. Diese Formstücke sind als Zubehör für RADAX-Kanalventilatoren konzipiert und ermöglichen eine einfache Anpassung von Lüftungssystemen.

Wofür werden die Helios FSK 40/20 Formstücke eingesetzt?

Die Formstücke dienen der Integration von rechteckigen Kanalventilatoren in bestehende runde Rohrsysteme. Sie bieten eine effiziente und kostengünstige Möglichkeit, unterschiedliche Kanalformen miteinander zu verbinden und so die Flexibilität bei der Installation von Lüftungsanlagen zu erhöhen.

Wie werden die Helios FSK 40/20 Formstücke montiert und welche Eigenschaften zeichnen sie aus?

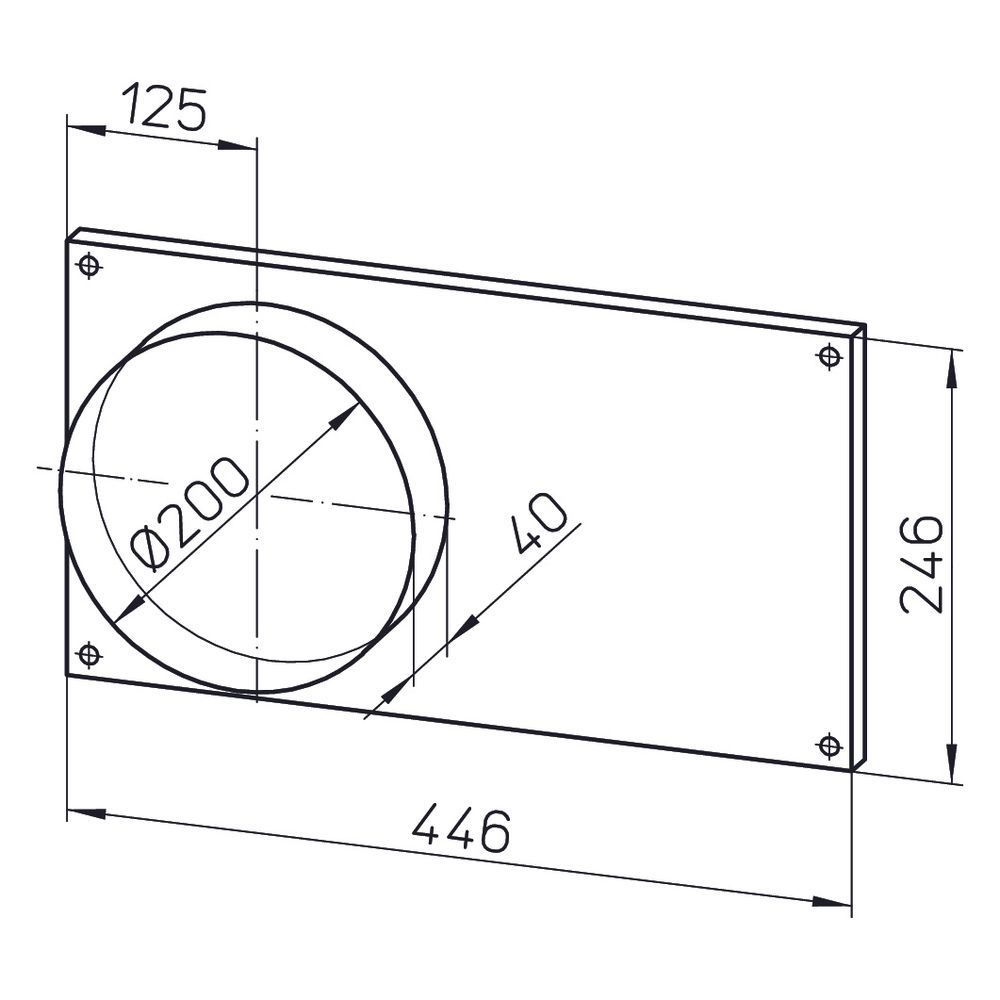

Gefertigt aus robustem, verzinktem Stahlblech, sind die Formstücke präzise auf die Flanschabmessungen der zugehörigen Kanalventilatoren abgestimmt. Dies ermöglicht ein einfaches Aufsetzen und eine sichere Verschraubung an den Flanscheckpunkten, wodurch eine stabile und langlebige Verbindung zwischen rechteckigem Ventilator und rundem Rohrsystem entsteht.

Welchen Einfluss haben die Formstücke auf die Ventilatorleistung?

Die Verwendung der Formstücke beeinflusst die Strömung innerhalb des Rohrsystems leicht und führt zu einer geringfügigen Reduzierung der Ventilatorleistung. Dies sollte bei der Planung und Auslegung der Lüftungsanlage berücksichtigt werden.

Technische Daten

• Typ: FSK 40/20 Formstücke
• Anzahl: 2 Stück (1 Satz)
• Material: Verzinktes Stahlblech
• Nennweite: DN 200
• Einsatzbereich: Integration rechteckiger Kanalventilatoren in runde Rohrsysteme
• Produktgruppe: Zubehör für RADAX-Kanalventilatoren
• Warengruppe: Kanalventilatoren und Zubehör
