Helios HWD 630/4/4 Axial-Hochleistungsventilator 3-PH 400V, TK, zweitourig Stern/Dreieck, 17000m3/h, 0,9/1,57kW

Der Helios HWD 630/4/4 TK Axial-Hochleistungsventilator ist ein direkt angetriebenes Gerät, das für den Wandeinbau konzipiert wurde. Dieser zweitourige Ventilator mit Stern-Dreieck-Schaltung bietet einen hohen Volumenstrom von 17000 m³/h und eine Leistung von 0,9/1,57 kW. Er ist ideal für industrielle und gewerbliche Lüftungsanlagen, die eine effiziente und leistungsstarke Luftförderung bei Fördermitteltemperaturen bis 40 °C erfordern.

Wie ist der Helios HWD 630/4/4 TK konstruiert?

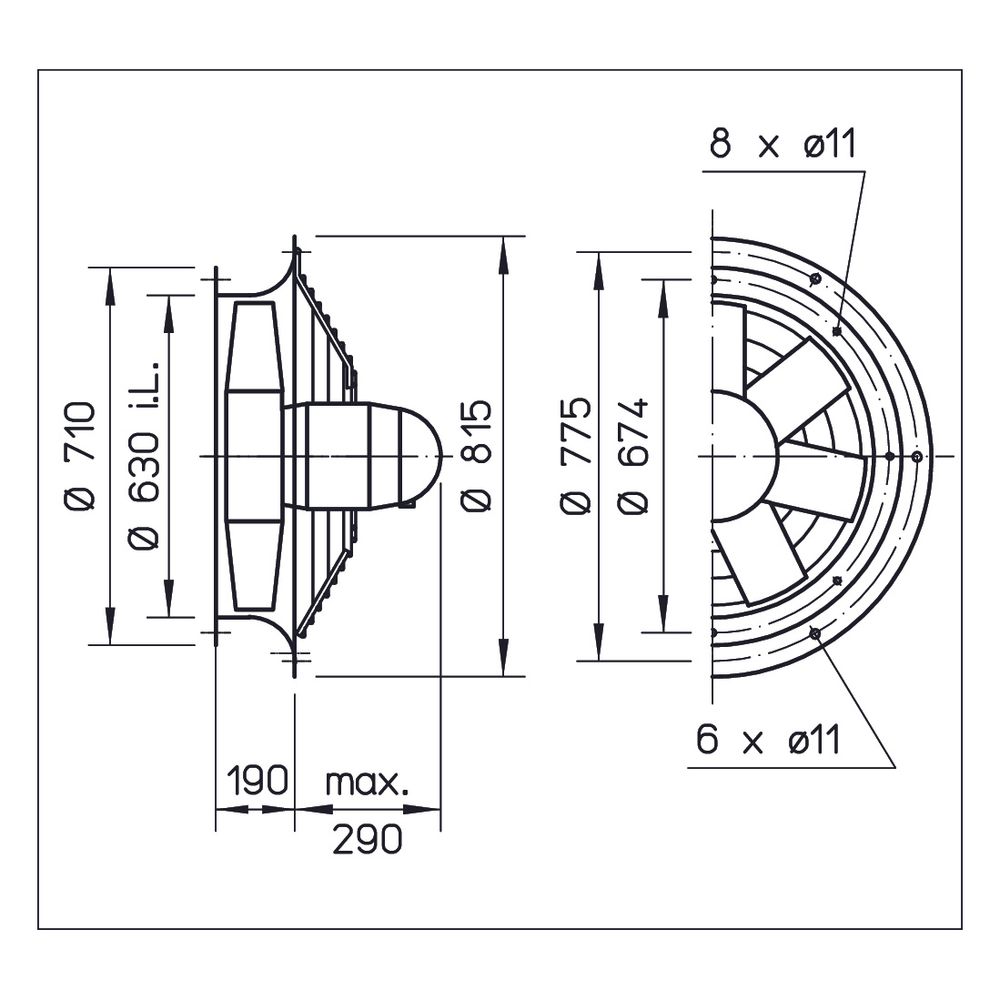

Der Axial-Hochleistungsventilator ist mit einem robusten Wandeinbauring aus verzinktem Stahlblech ausgestattet, der zweifach in Papyrusweiß lackiert ist. Eine Einströmdüse mit Schutzgitter auf der Saugseite ist integriert, um Sicherheit und Funktionalität zu bieten. Der Anschlusskasten ist direkt am Motor angebracht, was die elektrische Anbindung vereinfacht.

Welche Eigenschaften zeichnen Laufrad und Motor aus?

Das Laufrad des Ventilators verfügt über sieben Schaufeln aus glasfaserverstärktem Kunststoff (GFK) und eine Nabe aus verzinktem Stahlblech. Die Flügelanstellung kann im Stillstand stufenlos von außen verstellt werden, was zu einem hohen Wirkungsgrad beiträgt. Eine Auswuchtgüte von G 6.3 nach VDI 2060 ist gegeben. Der Antrieb erfolgt über einen Drehstrom-Kurzschlussläufer-Motor, der zweitourig mit Stern-Dreieck-Schaltung arbeitet. Die Bauweise ist geschlossen und wartungsfrei, mit gedichteten, geräuscharmen Kugellagern, die eine Langzeitschmierung bieten.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Helios HWD 630/4/4 TK erreicht bei einem Volumenstrom von 17000 m³/h eine maximale Druckerhöhung von 260 Pa. Die Drehzahl liegt bei 1170 beziehungsweise 1390 Umdrehungen pro Minute. Die aufgenommene Leistung beträgt 0,9 kW bei der niedrigeren und 1,57 kW bei der höheren Drehzahl. Die Versorgungsspannung beträgt 400 Volt bei 50 Hz. Die Schutzart IP 55 und die Isolierklasse F ermöglichen einen sicheren Betrieb. Die Schalleistung des Ventilators beträgt 85 dB(A), während der Schalldruckpegel in einem Abstand von 4 Metern bei 65 dB(A) liegt.

Technische Daten

• Volumenstrom bei 0 Pa: 17000 m³/h
• Max. Druckerhöhung: 260 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1170/1390 1/min
• Aufgenommene Leistung: 0,9/1,57 kW
• Gewicht: 35 kg
• Schalleistung: 85 dB(A)
• Schalldruck in 4m: 65 dB(A)
• Spannung: 400/400 Volt
• Schutzart: IP 55

Der Helios HWD 630/4/4 TK Axial-Hochleistungsventilator bietet mit seiner zweitourigen Stern-Dreieck-Schaltung und der stufenlos verstellbaren Flügelanstellung eine flexible und effiziente Lösung für anspruchsvolle Lüftungsaufgaben. Mit einer Leistung von bis zu 1,57 kW und einem Volumenstrom von 17000 m³/h ist er für den industriellen Einsatz bestens geeignet und ermöglicht eine zuverlässige Luftförderung bei Fördermitteltemperaturen bis 40 °C.
