Helios HRFD 400/4 Axial-Hochleistungsventilator 3-PH 400V, TK, drehzahlsteuerbar, 3960m3/h, 200W

Der Helios HRFD 400/4 Axial-Hochleistungsventilator ist ein drehzahlsteuerbares 3-Phasen-Gerät mit 400 Volt Spannung, das für einen Volumenstrom von 3960 m³/h und eine aufgenommene Leistung von 0,2 kW ausgelegt ist. Dieser Ventilator eignet sich ideal für Anwendungen, die eine effiziente und zuverlässige Luftförderung erfordern, beispielsweise in industriellen oder gewerblichen Lüftungssystemen.

Wie ist der Helios HRFD 400/4 konstruiert?

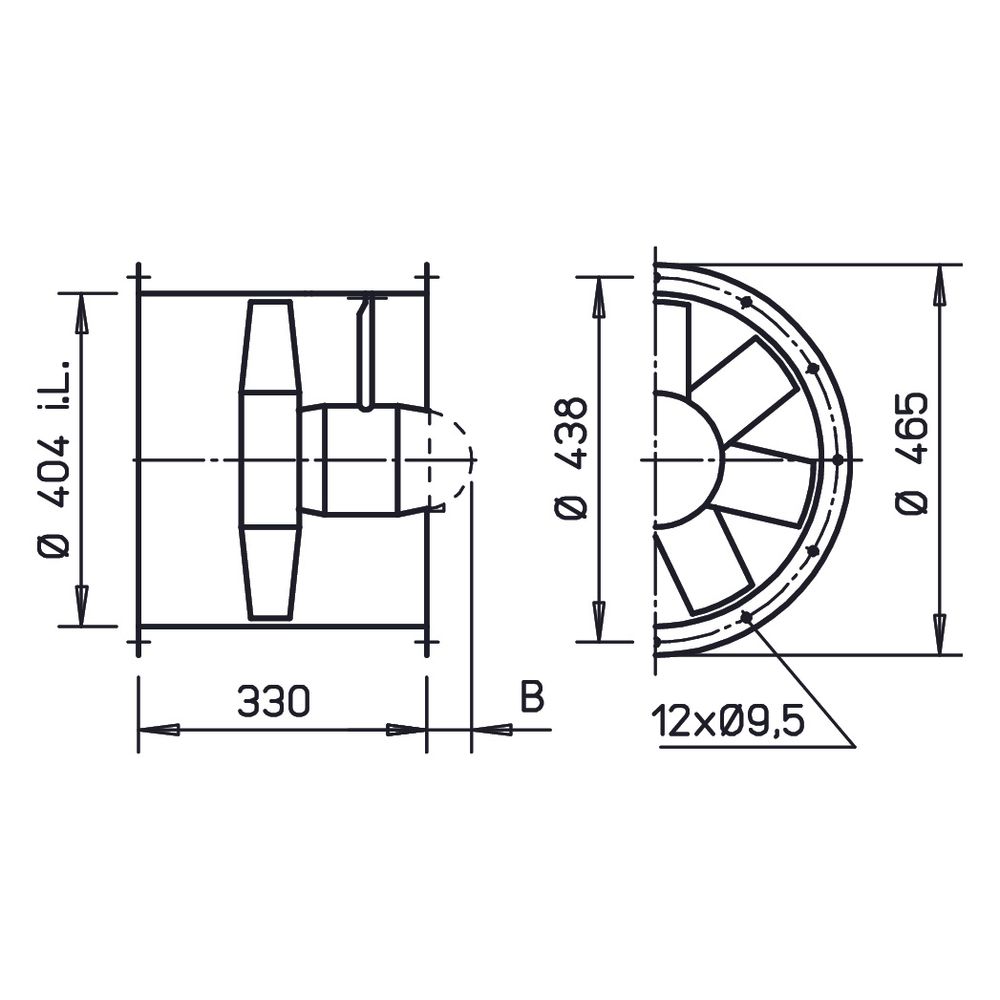

Der HRFD 400/4 ist als Axial-Hochleistungsventilator mit einer zylindrischen Rohrhülse und beidseitigen Flanschen konzipiert, der direkt angetrieben wird. Die Rohrhülse besteht aus verzinktem Stahlblech und umschließt das Laufrad. Dieses ist mit einem beidseitig angeformten Flansch und einem Lochbild nach DIN 24155 ausgestattet. Ein außenliegender Klemmenkasten erleichtert den elektrischen Anschluss. Das Laufrad verfügt über 7 Schaufeln aus Thermoplast, die einen hohen Wirkungsgrad und ein niedriges Betriebsgeräusch ermöglichen. Ein vibrationsfreier Lauf wird durch eine dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Motor- und Steuerungseigenschaften bietet der Ventilator?

Der Drehstrom-Kurzschlussläufer-Motor des Helios HRFD 400/4 ist durch Spannungsreduzierung drehzahlsteuerbar, was eine präzise Anpassung der Luftleistung erlaubt. Der Motor ist mit Thermokontakten ausgestattet, die für zusätzlichen Schutz vor Überhitzung sorgen. Die geschlossene Bauweise des Motors ist wartungsfrei. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Langlebigkeit und Zuverlässigkeit des Ventilators bei.

Welche Leistungsdaten sind für den HRFD 400/4 relevant?

Der HRFD 400/4 erreicht bei 0 Pa einen Volumenstrom von 3960 m³/h und eine maximale Druckerhöhung von 83 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die zulässige Fördermitteltemperatur liegt bei 60/40 °C. Die Drehzahl beträgt 1330 1/min, bei einer aufgenommenen Leistung von 0,2 kW. Die Schalleistung beträgt 74 dB(A).

Welche elektrischen und Schutzmerkmale besitzt der Ventilator?

Der Ventilator ist für den Betrieb mit 400 Volt und einer Frequenz von 50 Hz ausgelegt. Die Stromaufnahme beträgt 0,4 Ampere. Mit der Schutzart IP 55 ist das Gerät gegen Staub und Strahlwasser geschützt. Die Isolierklasse B ermöglicht eine sichere elektrische Isolation der Motorwicklungen.

Technische Daten

• Volumenstrom bei 0 Pa: 3960 m³/h
• Max. Druckerhöhung: 83 Pa
• Fördermitteltemperatur: 60/40 °C
• Drehzahl: 1330 1/min
• Aufgenommene Leistung: 0,2 kW
• Gewicht: 16 kg
• Schalleistung: 74 dB(A)
• Spannung: 400 Volt
• Frequenz: 50 Hz
• Schutzart: IP 55

Der Helios HRFD 400/4 Axial-Hochleistungsventilator bietet eine effiziente und regelbare Luftförderung mit robustem Aufbau und wartungsfreiem Motor. Mit einer aufgenommenen Leistung von 0,2 kW und einem Volumenstrom von 3960 m³/h eignet er sich für vielfältige Lüftungsanwendungen, bei denen Zuverlässigkeit und niedrige Geräuschentwicklung wichtig sind.
