Helios HQW 315/4 EX Axial-Hochleistungsventilator 1-PH 230V, EX-geschützt, 2070m3/h, 60W, mit Gitter

Der Helios HQW 315/4 EX Axial-Hochleistungsventilator ist ein explosionsgeschützter Ventilator mit einer Nennspannung von 230V und einem Einphasen-Wechselstrommotor. Er ist gemäß ATEX (II 2G c IIB T3 Gb) zertifiziert und bietet mit einem Volumenstrom von 2070 m³/h und einer Leistung von 60 W eine effiziente Luftförderung. Dieser Ventilator ist ideal für industrielle und gewerbliche Anwendungen, die eine sichere und zuverlässige Belüftung in explosionsgefährdeten Zonen erfordern.

Wie ist der HQW 315/4 EX konstruiert?

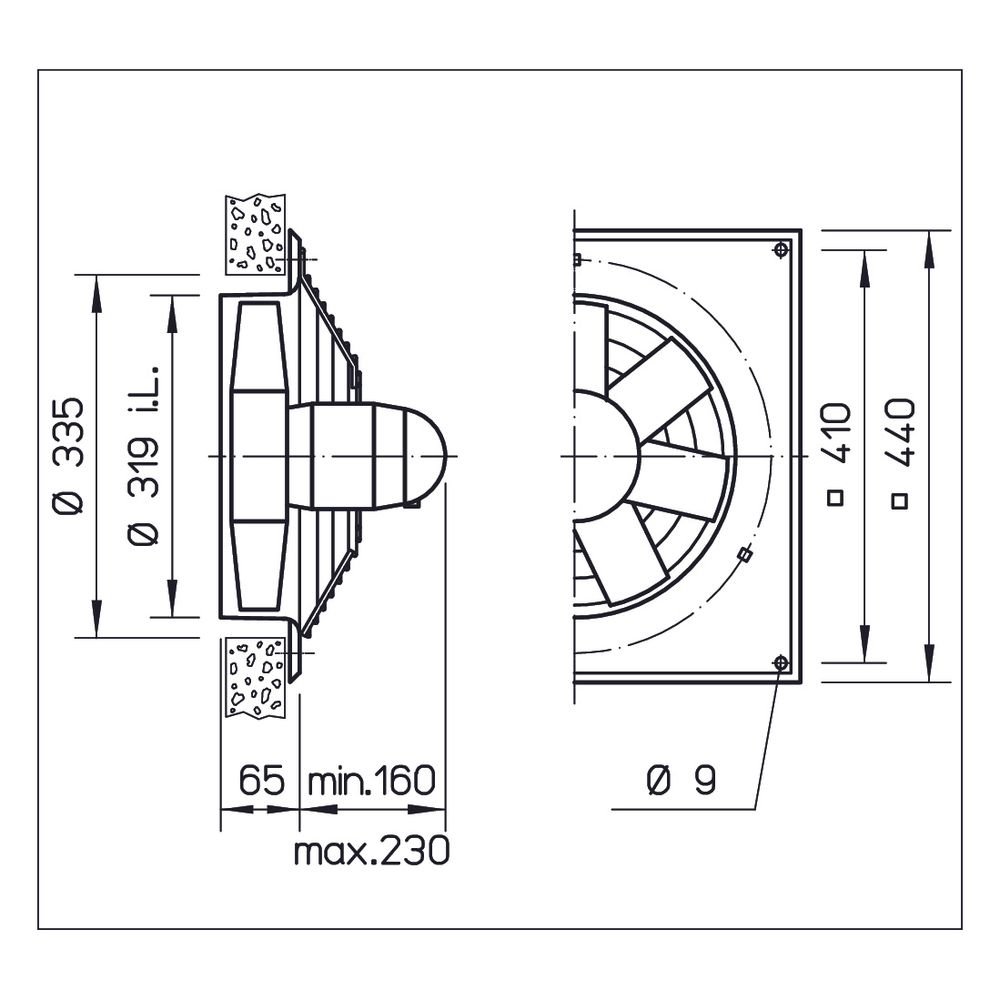

Der HQW 315/4 EX Axial-Hochleistungsventilator von Helios ist mit einer quadratischen Einbauplatte aus verzinktem Stahlblech und einer Einströmdüse ausgestattet. Das direkt angetriebene Gerät verfügt über ein Laufrad mit sieben Schaufeln aus Thermoplast. Der Einphasen-Wechselstrom-Kondensator-Motor ist in geschlossener Bauweise ausgeführt und wartungsfrei. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zu einem vibrationsfreien Lauf bei, der nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 dynamisch gewuchtet ist.

Welche technischen Eigenschaften bietet der Ventilator?

Dieser Axial-Hochleistungsventilator zeichnet sich durch einen hohen Wirkungsgrad und ein niedriges Betriebsgeräusch aus. Er ist explosionsgeschützt gemäß ATEX und für den Einsatz in explosionsgefährdeten Bereichen zertifiziert. Der Ventilator ist im Temperaturbereich von -20 °C bis +40 °C einsetzbar und besitzt einen Oberflächenwiderstand von geringer als 1 GOhm. Die Schutzart IP 55 schützt das Gerät gegen Staub und Strahlwasser. Die Isolierklasse F und die Temperaturklasse T1 - T3 unterstreichen die Robustheit des Motors, der eine Stromaufnahme von 0,7 Ampere bei 50 Hz Frequenz aufweist.

Wie sind die Leistungsdaten und das Betriebsgeräusch?

Der Ventilator erreicht bei 0 Pa einen Volumenstrom von 2070 m³/h und eine maximale Druckerhöhung von 65 Pa. Die Drehzahl beträgt 1400 1/min. Die aufgenommene Leistung liegt bei 0,06 kW. Die Fördermitteldichte beträgt 1,2 kg/m³ bei einer Fördermitteltemperatur von 40 °C. Die Schalleistung wird mit 71 dB(A) angegeben. Das Schalleistungsspektrum LWa in dB(A) variiert über Frequenzen von 250 Hz bis 8000 Hz zwischen 49 dB(A) und 68 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 2070 m³/h
• Max. Druckerhöhung: 65 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1400 1/min
• Aufgenommene Leistung: 0,06 kW
• Gewicht: 12,5 kg
• Schalleistung: 71 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 55
• Temperaturklasse: T1 - T3

Der Helios HQW 315/4 EX Axial-Hochleistungsventilator bietet eine leistungsstarke und sichere Lösung für die Belüftung in explosionsgefährdeten Zonen. Mit einem Volumenstrom von 2070 m³/h, einer Leistung von 0,06 kW und der ATEX-Konformität ist dieser Ventilator eine zuverlässige Wahl für industrielle und gewerbliche Anwendungen, die höchste Sicherheitsstandards erfordern und eine effiziente Luftförderung benötigen.
