Beschreibung
Helios ALB EC 200 EH Außenluft-Box mit E-Heizregister und Luftfilter, 720m3/h, Motor 1-PH 230V, Heizung 3-PH 400V
Die Helios ALB EC 200 EH Außenluft-Box ist eine leistungsstarke und energieeffiziente Lösung für die kontrollierte Zuluftaufbereitung. Ausgestattet mit einem E-Heizregister und einem großflächigen Luftfilter, liefert sie einen Volumenstrom von 720 m³/h. Der Motor wird mit 1-PH 230V betrieben, während die Heizung eine Versorgung von 3-PH 400V benötigt. Diese Außenluft-Box ist ideal für Lüftungsanlagen, die eine gefilterte Zuluft mit präziser Temperaturregelung erfordern.
Wie ist die Helios ALB EC 200 EH konstruiert?
Die Außenluft-Box ALB EC 200 EH von Helios verfügt über eine stabile Gehäusekonstruktion aus verzinktem Stahlblech. Das doppelwandige Gehäuse ist allseitig mit 30 mm starkem Dämmmaterial gefüllt, was eine effektive thermische und akustische Isolierung sicherstellt. Für Wartungs- und Servicezwecke lässt sich der Deckel über zwei Sicherheitsschraubverschlüsse einfach öffnen. Die Geräteeinheit besitzt die Schutzklasse IP 44.
Welche Komponenten sorgen für die Luftförderung?
Für die effiziente Luftförderung ist die Außenluft-Box mit einem geräuscharmen und leistungsstarken Radialventilator ausgestattet. Der Antrieb erfolgt durch einen wartungsfreien und energiesparenden EC-Außenläufermotor. Dieser Motor ist mit gedichteten, geräuscharmen Kugellagern und einer Langzeitschmierung versehen, was einen zuverlässigen und langlebigen Betrieb ermöglicht.
Wie erfolgt die Luftaufbereitung und -filterung?
Die ALB EC 200 EH ist mit einem E-Heizregister ausgestattet, das einen geschlossenen Rohrmantelheizkörper aus nichtrostendem Stahl enthält. Dieses Heizregister erwärmt die Außenluft auf die vorgegebene Solltemperatur und weist dabei eine geringe Oberflächentemperatur auf. Ein großflächiger Filter des Typs ePM2,5 60% sorgt für eine effektive Luftreinigung und ermöglicht lange Wartungsintervalle. Eine Filterüberwachung über einen Druckdifferenz-Schalter (DDS) ist als Zubehör erhältlich.
Welche Steuerungs- und Bedienungsfunktionen bietet das Gerät?
Die Bedienung der Außenluft-Box erfolgt einfach über ein mitgeliefertes Bedienelement, das über ein 10 m langes Kabel verfügt. Dieses Bedienelement ermöglicht die Heizungsregelung, die Einstellung einer Wochen- und Jahreszeitschaltuhr sowie die Temperaturregelung mittels eines optionalen Raumfühlers. Zudem kann ein EC Abluftventilator angesteuert werden. Das Bedienelement zeigt relevante Informationen wie Raumtemperatur, Außentemperatur, Zulufttemperatur, Ventilatoransteuerung und Filterverschmutzung an, sofern ein DDS (Zubehör) vorhanden ist.
Technische Daten
- Volumenstrom bei 0 Pa: 720 m³/h
- Max. Druckerhöhung: 573 Pa
- Aufgabeleistung Motor: 0,122 kW
- Aufgabeleistung Heizregister: 5,0 kW
- Gewicht: 26 kg
- Schallleistung abstrahierend: 52 dB(A)
- Spannung Heizregister: 3N PH, 400 Volt
- Spannung Motor: 1-PH, 230 Volt
- Schutzart: IP 44
Die Helios ALB EC 200 EH Außenluft-Box bietet eine umfassende Lösung für die kontrollierte Zuluftversorgung in verschiedenen Anwendungen. Mit einem Volumenstrom von 720 m³/h und einer Heizleistung von 5,0 kW sorgt sie für eine effiziente Luftaufbereitung und -erwärmung. Die robuste Bauweise, der energiesparende EC-Motor und die präzisen Steuerungsoptionen machen dieses Gerät zu einer zuverlässigen Komponente für moderne Lüftungssysteme.
Lieferumfang
- 1x Helios ALB EC 200 EH Außenluft-Box
- 1x Bedienelement mit 10 m Kabel
Technische Daten
| Hersteller-Warengruppe | Nebenprodukte |
| Hersteller-Produktgruppe | Außenluftboxen und KHL/EHL |
| Hersteller | Helios |
| Anschluss | Flansch |
| Anschlussspannung | 230 |
| Artikelnummer | HELIOS-06809 |

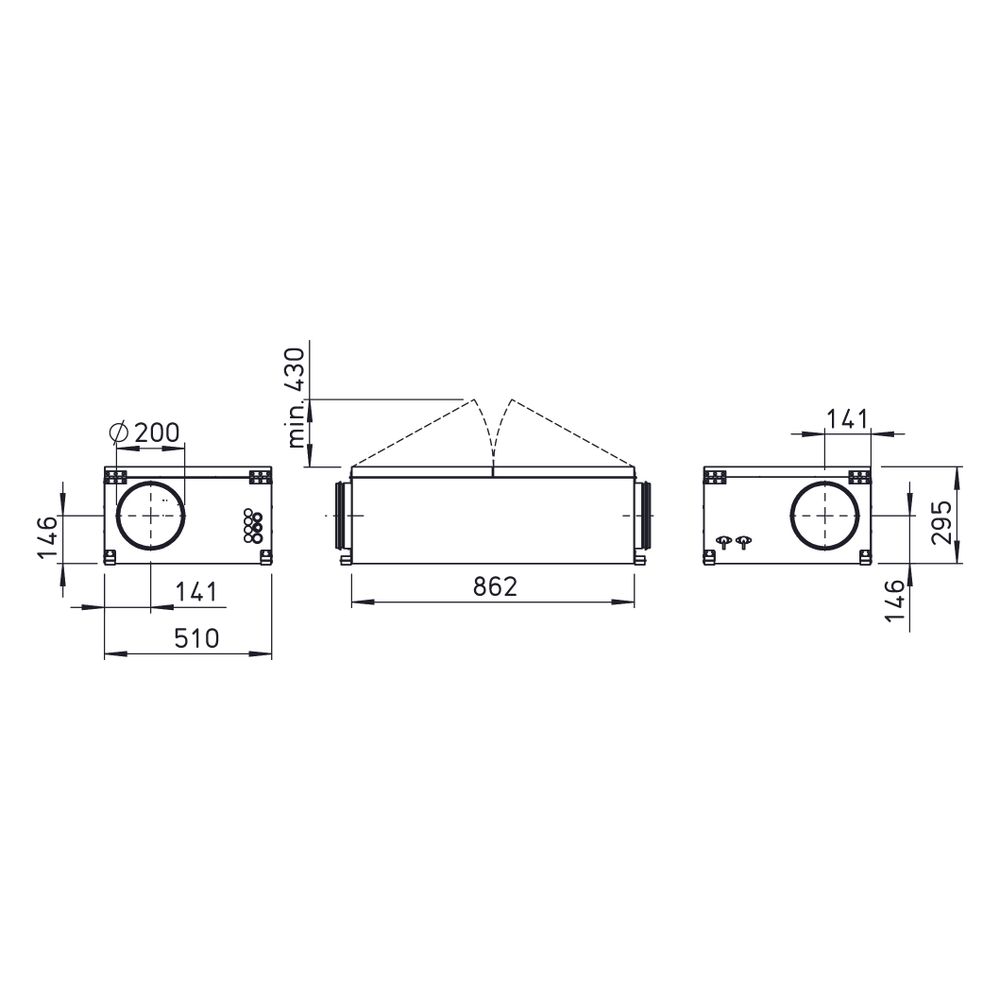

| Bauhöhe | 295 |
| Baulänge | 510 |
| EAN-13 | 4010184068099 |
| Elektrischer Anschluss | Anschlussklemmen |
| Geeignet für elektronische Steuerung | ja |
| Geeignet für Frequenzregelung | nein |
| Geeignet für Schwachstromregelung | nein |
| Geeignet für Traforegelung | ja |
| Gewicht | 26 kg |
| Gleichstrommotor | nein |
| Indirekter Antrieb | nein |
| Kanaldurchmesser Abluft | 200 |
| Kanaldurchmesser Zuluft | 200 |
| Luftmenge unbelastet | 703 |
| Länge | 958 |
| Max Lufttemperatur | 60 |
| Mit thermischem Überlastschutz | ja |
| Motor mit 2 Drehzahlen | nein |
| Schutzart (IP) | IP54 |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE31687255 |
