Beschreibung

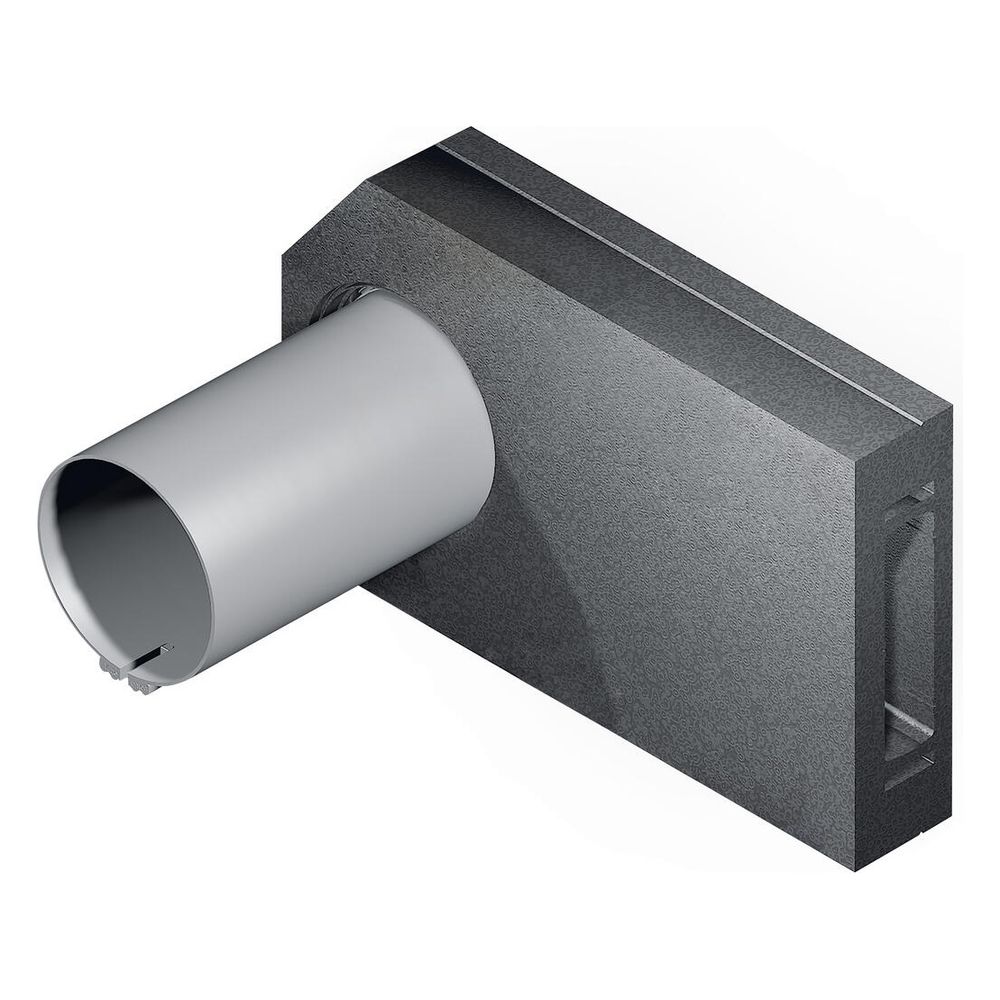

Helios KWL 45-160 LE-RP Rohbaupaket Laibung mit Laibungskanal und Wandeinbauhülse
Das Helios KWL 45-160 LE-RP Rohbaupaket Laibung von Helios Ventilatoren ist eine speziell entwickelte Lösung für die fachgerechte Installation des dezentralen Lüftungsgeräts KWL EC 45. Dieses Paket umfasst eine robuste Wandeinbauhülse und einen wärmedämmenden Laibungskanal, die eine präzise Vorbereitung der Gebäudehülle in der Rohbauphase ermöglichen. Es ist konzipiert, um eine effiziente Kondensatableitung sicherzustellen und die Integration des Lüftungssystems mit Wärmerückgewinnung optimal zu unterstützen.
Was zeichnet das Helios KWL 45-160 LE-RP Rohbaupaket aus?

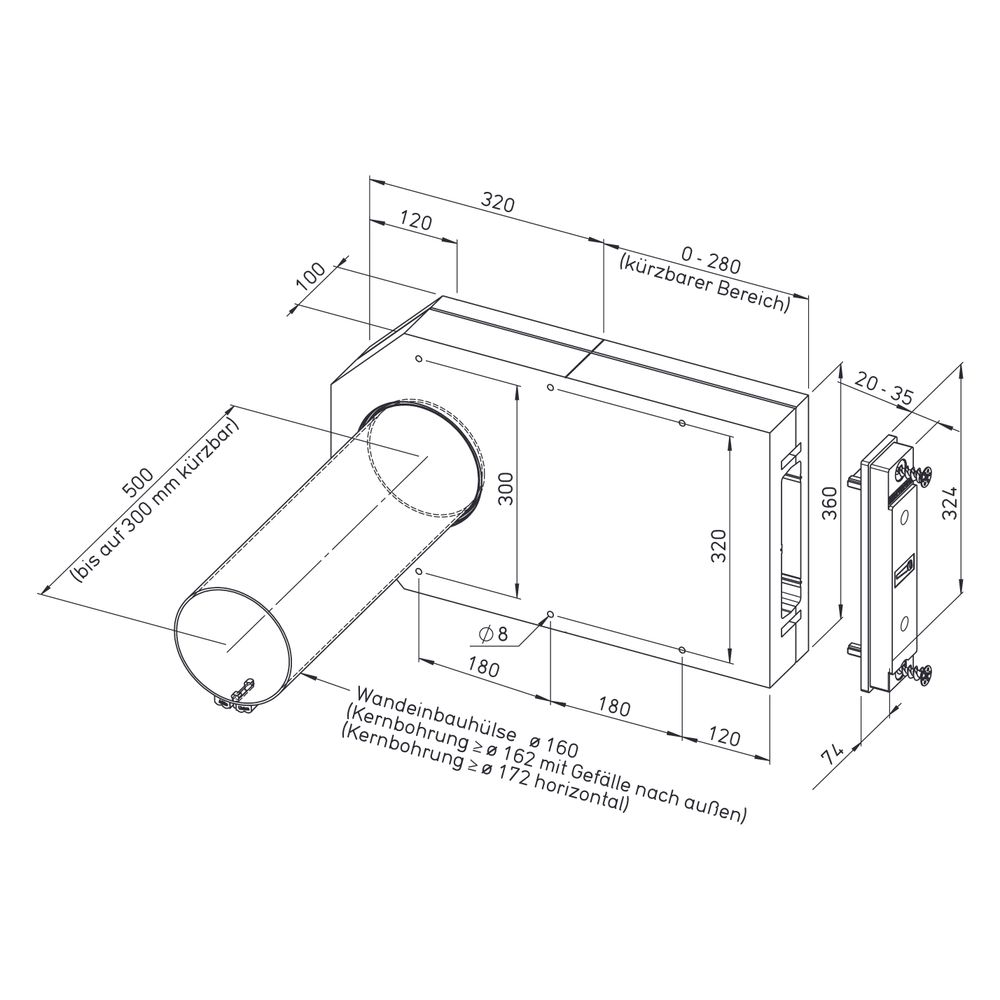

Das Rohbaupaket beinhaltet eine Wandeinbauhülse aus Polypropylen mit einem Durchmesser von DN 160 und einer Länge von 500 mm. Zum Schutz vor Verschmutzung während der Rohbauphase sind zwei Putzdeckel für innen und außen im Lieferumfang enthalten. Der Laibungskanal besteht aus wärmedämmendem EPP und erfüllt die Brandschutzklasse B1. Die Abmessungen des Rohbaupakets betragen 600 x 360 x 100 mm (Länge x Breite x Höhe) ohne Laibungsgitter.
Wie erfolgt die Installation des Rohbaupakets?
Für die Montage der Wandeinbauhülse ist eine Kernbohrung von DN 162 mit Gefälle nach außen oder DN 172 bei horizontaler Ausrichtung erforderlich. Das integrierte Gefälle ermöglicht eine sichere Kondensatableitung. Zur Befestigung des Laibungskanals an der Fassade sind vier Edelstahlschrauben DN 5 x 100 mm und vier Edelstahlscheiben DN 6,4 mm vorgesehen. Es ist zu beachten, dass das Laibungselement grundsätzlich überdämmt werden muss und für Dämmstärken kleiner oder gleich 100 mm nicht geeignet ist.
Technische Daten
- Typ: KWL 45-160 LE-RP
- Wandeinbauhülse Durchmesser: DN 160
- Wandeinbauhülse Länge: 500 mm
- Material Wandeinbauhülse: Polypropylen
- Empfohlene Kernbohrung (mit Gefälle): DN 162
- Empfohlene Kernbohrung (horizontal): DN 172
- Laibungskanal Material: EPP
- Brandschutzklasse Laibungskanal: B1
- Abmessungen (L x B x H) ohne Laibungsgitter: 600 x 360 x 100 mm
- Geeignete Dämmstärken: Größer 100 mm
Das Helios KWL 45-160 LE-RP Rohbaupaket Laibung bietet eine durchdachte und robuste Lösung für die Vorbereitung der Gebäudehülle zur Aufnahme eines dezentralen Lüftungssystems. Mit seiner Wandeinbauhülse DN 160, dem wärmedämmenden Laibungskanal aus EPP (Brandschutzklasse B1) und den präzisen Abmessungen von 600 x 360 x 100 mm ohne Laibungsgitter, ermöglicht es eine sichere und effiziente Integration des Lüftungsgeräts KWL EC 45.
Lieferumfang
- 1x Helios KWL 45-160 LE-RP Rohbaupaket Laibung
- 2x Putzdeckel
- 4x Edelstahlschraube DN 5 x 100 mm
- 4x Edelstahlscheibe DN 6,4 mm
Technische Daten
| Hersteller-Warengruppe | ELS-Geräte |
| Hersteller-Produktgruppe | Wärmerückgewinnung |
| Hersteller | Helios |
| Artikelnummer | HELIOS-08160 |
| EAN-13 | 4010184081609 |
| Gewicht | 1,78 kg |
| WEEE-Nr. | 31687255 |
